PCBマウンティングハードウェアについて解説し、その種類、選定、組立に必要な知識を提供します。
PCBマウンティングハードウェアの基礎
電気と磁気の理論は現代のエレクトロニクスに不可欠なものであり、プリント基板（PCB）の設計と実装においても重要な役割を果たしています。PCBマウンティングハードウェアは、電子回路を物理的に支持し、電気的な接続を確実にするために使われる小さな部品群です。

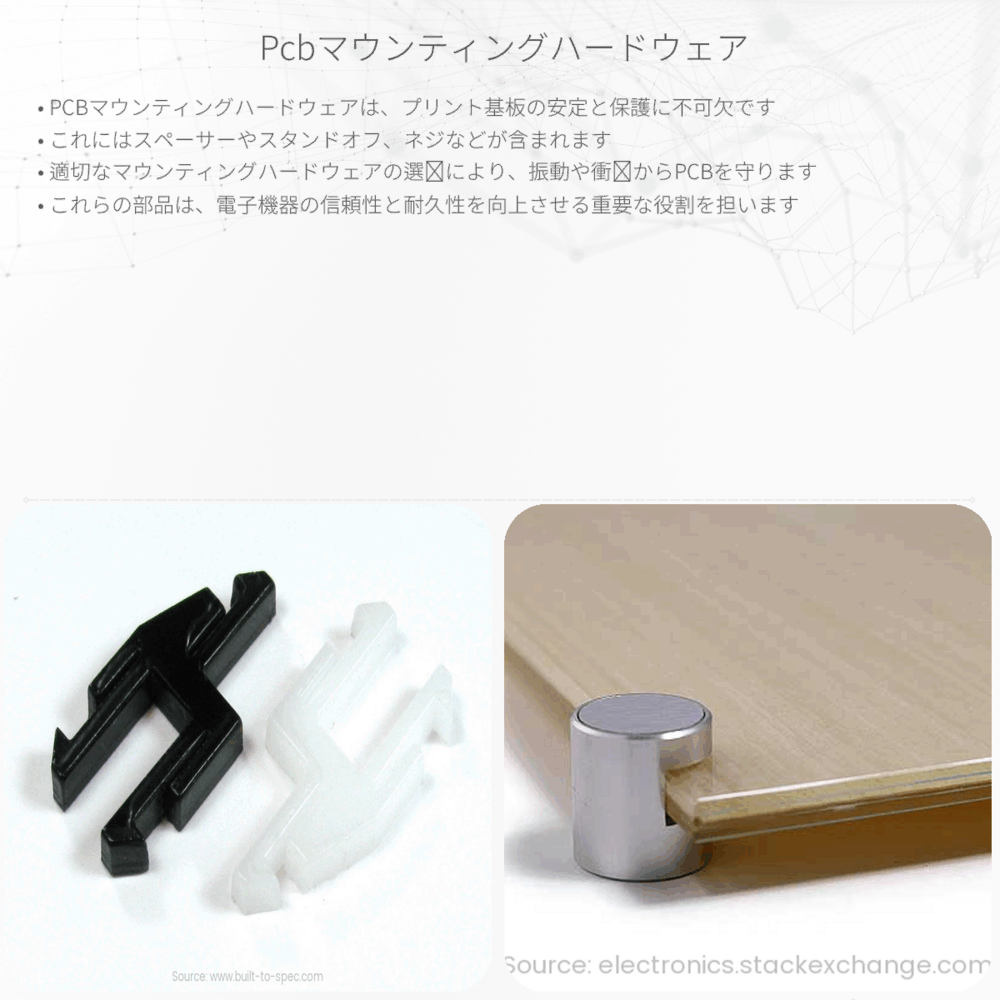

PCBマウンティングハードウェアの種類
- スペーサーとスタンドオフ: PCBを固定し、他の部品やサーフェスから適切な距離を保つために使用されます。
- スクリューとナット: PCBをケースやフレームにしっかりと取り付けるための基本的なハードウェアです。
- ロックワッシャー: 振動などでスクリューが緩まないようにするための部品です。
- リベット: PCBを恒久的に固定するために使用されることがあります。
マウンティングハードウェアの選定
マウンティングハードウェアを選定する際には、以下の要素を考慮する必要があります。
- 材質: 絶縁性が必要か、熱伝導が必要かによって金属やプラスチックなどの材質を選びます。
- サイズと形状: PCBの穴や、取り付ける部品のサイズに合ったマウンティングハードウェアを選ぶ必要があります。
- 耐熱性: 使用される環境の温度に耐えうる材質とサイズの選定が大切です。
- 耐振動性: 振動する環境にはロックワッシャーや特別な接着剤が必要になることがあります。
組み立てと取り付け
マウンティングハードウェアの組み立てには正確さが要求されます。強く締め過ぎると基板を破損する原因になることがあり、緩すぎると電気接続が不安定になる危険があります。適切なトルクでスクリューを締めたり、必要に応じて非導電性のワッシャーを使用することが大切です。
まとめ
PCBマウンティングハードウェアは、基板の実装に不可欠な要素であり、電気的及び物理的な接続の信頼性を保つために正確に選定し取り付ける必要があります。電子機器の長期的な信頼性と性能を保つためには、これらの基本的な組み立ての原則を理解し適用することが重要です。
