NAND ゲートの概要と基本機能について解説し、論理式、真理値表、電子工学における応用をわかりやすく紹介します。
NAND ゲートとは
コンピューターの基本的な建築ブロックを理解するためには、論理ゲートについて学ぶことが不可欠です。NAND ゲートは、デジタル回路の設計において特に重要な論理ゲートの一つです。その名称は”Not AND”を意味し、AND ゲートの出力に対する否定（NOT）と考えることができます。つまり、両方の入力が真（High、または1）の場合にのみ、出力が偽（Low、または0）となる論理演算を行います。
NAND ゲートの論理式
NAND ゲートの動作は論理式で表されます。二つの入力を A および B とした場合、NAND ゲートの出力は以下のような論理式で表されます。
\[ \text{出力} = A \cdot B \]
この論理積（AND）の結果に対する否定（NOT）が NAND の結果となるので、次のように表現されます。
\[ \text{出力} = \overline{A \cdot B} \]
ここでの線は否定を意味し、”NOT A AND B”の状態を示しています。
NAND ゲートの真理値表
NAND ゲートの出力を理解する一つの方法は、真理値表を用いることです。入力の全ての可能性をリストアップし、その各組み合わせに対する出力を示すことで、NAND ゲートの動作を視覚的に把握できます。
- 入力 A が 0、入力 B が 0 のとき、出力は 1
- 入力 A が 0、入力 B が 1 のとき、出力は 1
- 入力 A が 1、入力 B が 0 のとき、出力は 1
- 入力 A が 1、入力 B が 1 のとき、出力は 0
真理値表は以下のようになります。
| A | B | A NAND B |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
NAND ゲートの電子工学における応用

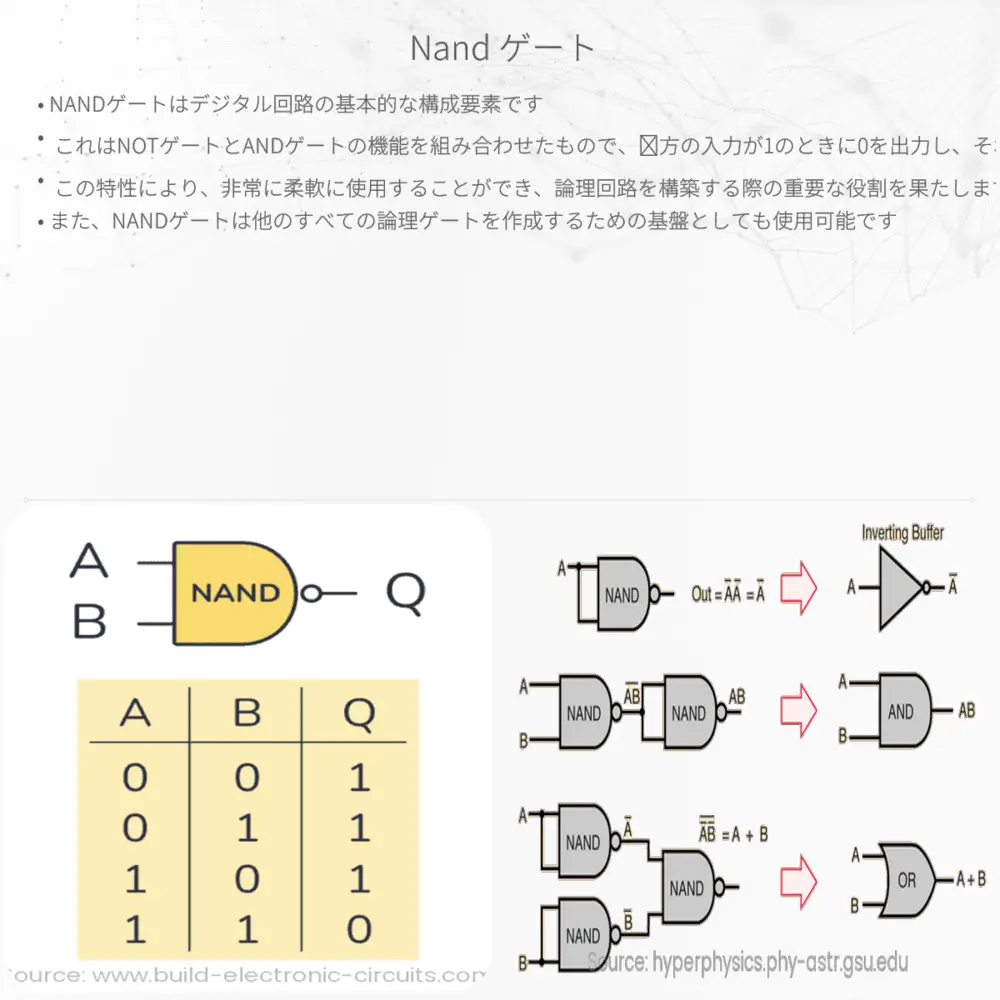

NAND ゲートはデジタル回路の設計において極めて多用される要素であり、その単純さと汎用性から「万能ゲート」とも呼ばれます。その理由は、NAND ゲート単体で AND、OR、NOT などの基本的な論理ゲートの機能を全て模倣することができるからです。複雑なデジタル回路も、理論的には NAND ゲートだけを用いて構築することができます。
また、NAND ゲートはトランジスタ技術を利用して製造されることが多く、その構成にはMOSFET（Metal-Oxide Semiconductor Field-Effect Transistor）などが使用されます。タイミングや信号の制御において基本的な役割を果たすため、コンピューターの記憶装置やプロセッサなどにおいて、信頼性の高い論理演算装置として活躍しています。
まとめ
この記事では、基本的なデジタル回路であるNAND ゲートについて学びました。論理演算の基本原則とNAND ゲートの真理値表を理解することで、より複雑なデジタルシステムの理解が進むでしょう。電子工学でNAND ゲートがどのように応用されているかを知ることは、現代のデジタル技術の土台を学ぶ上で非常に価値があります。
