LEDマトリックスディスプレイの基本

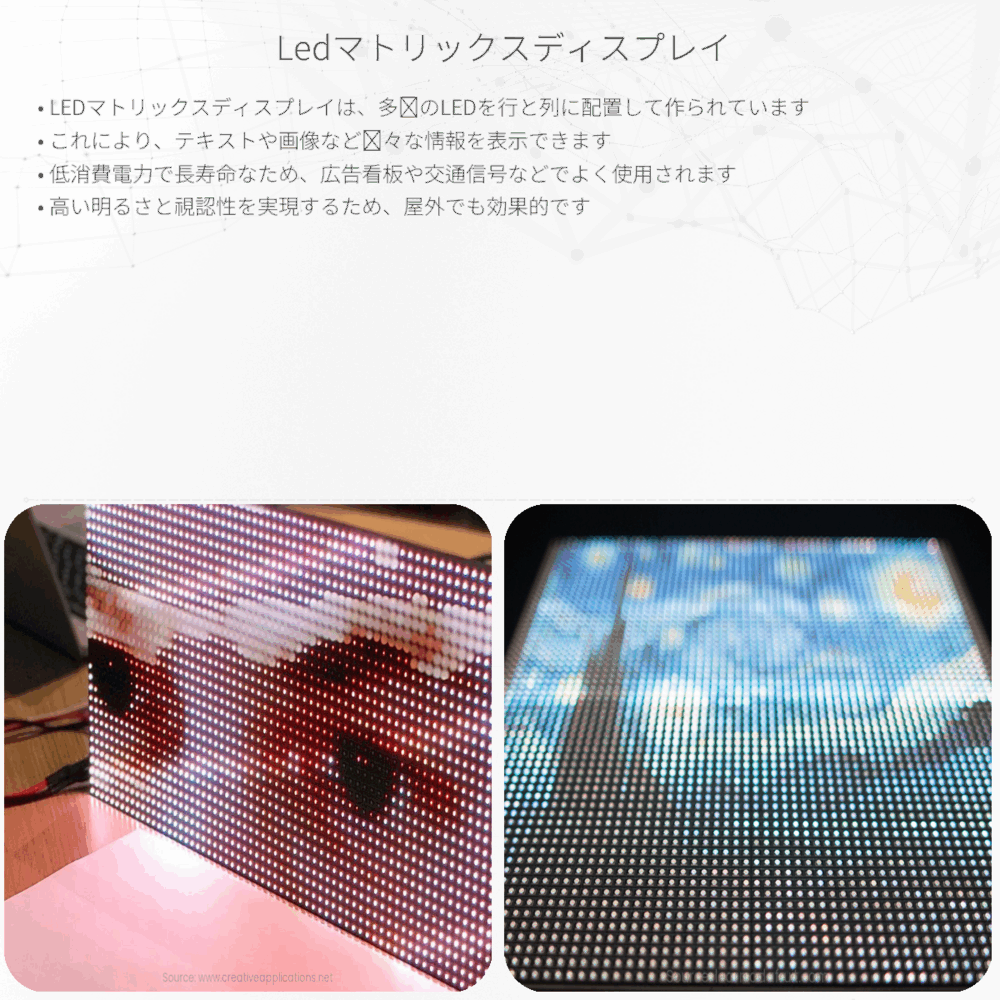

LEDマトリックスディスプレイは、小さな光を放つダイオード（LED）を行と列に配置したディスプレイの一種です。これらのLEDはオンとオフを切り替えることで、文字、数字、画像といった様々な情報を表示できます。このディスプレイは、駅の案内板、時計、広告看板など日常生活のさまざまな場面で利用されています。
LEDマトリックスディスプレイの仕組み
LEDマトリックスディスプレイは、電気と磁気の原理を応用しています。各LEDは電流が流れると光を放つ半導体デバイスです。これらのLEDを行と列に配置し、特定のLEDだけに電流を流すことで特定のパターンを表示することができます。
例えば、5行×7列のLEDマトリックスを考えてみましょう。各行には共通のアノード（正極）またはカソード（負極）が接続され、各列にも共通のアノードまたはカソードが接続されています。行と列の交差点にある個々のLEDを制御するには、対応する行と列に電圧を適用します。
これを実現するにはマルチプレクシングというテクニックが使われます。これは一つの時点で一つの行だけをアクティブにし、それに対応する列を適切に制御してLEDをオンにする方法です。すべての行を高速に順番にスキャンし続けることで、人間の目にはすべてのLEDが同時に点灯しているように見えます。
LEDマトリックスディスプレイの電気回路
LEDマトリックスディスプレイの回路はドライバーICを含んでいることが一般的です。このICは、各行と列のLEDに流れる電流を正確に制御し、特定の明るさや色を実現します。明るさはPWM（Pulse Width Modulation、パルス幅変調）を通じて調整されることが多いです。PWMはLEDに供給される電流のオンとオフを高速で切り替えることにより、平均的な光の出力を調整する方法です。
- アノード共通マトリックス: 各行がアノードに接続されており、個々のLEDはカソードから制御されます。
- カソード共通マトリックス: 各行がカソードに接続されており、個々のLEDはアノードから制御されます。
どちらのタイプも、制御ロジックとスイッチング要素を使用し、必要なパターンを形成するために適切なLEDを点灯させます。
エレクトロニクスにおけるLEDマトリックスの利点
LEDは非常にエネルギー効率が良く、長寿命であるため、電子ディスプレイの選択肢として非常に人気があります。LEDマトリックスディスプレイは柔軟性が高く、様々なフォントや画像を表示することができるため、広告看板や情報表示板としても広く利用されています。
さらに、これらのディスプレイはプログラム可能であり、コンピュータやマイクロコントローラを介して簡単に制御することができます。これにより、静的なものから動的なものまで、幅広い情報を表示できます。
まとめ
LEDマトリックスディスプレイは、電気と磁気の基本原理を応用した現代のテクノロジーです。エネルギー効率が良く、長寿命で柔軟な表示が可能であり、さらには制御が容易なため、多くのアプリケーションで利用されています。この技術は、電子工学とコンピュータサイエンスの素晴らしい融合を示しています。
