LCRメーターはインダクタンス(L)、静電容量(C)、抵抗(R)の測定器で、電子回路の分析や故障診断に不可欠です。

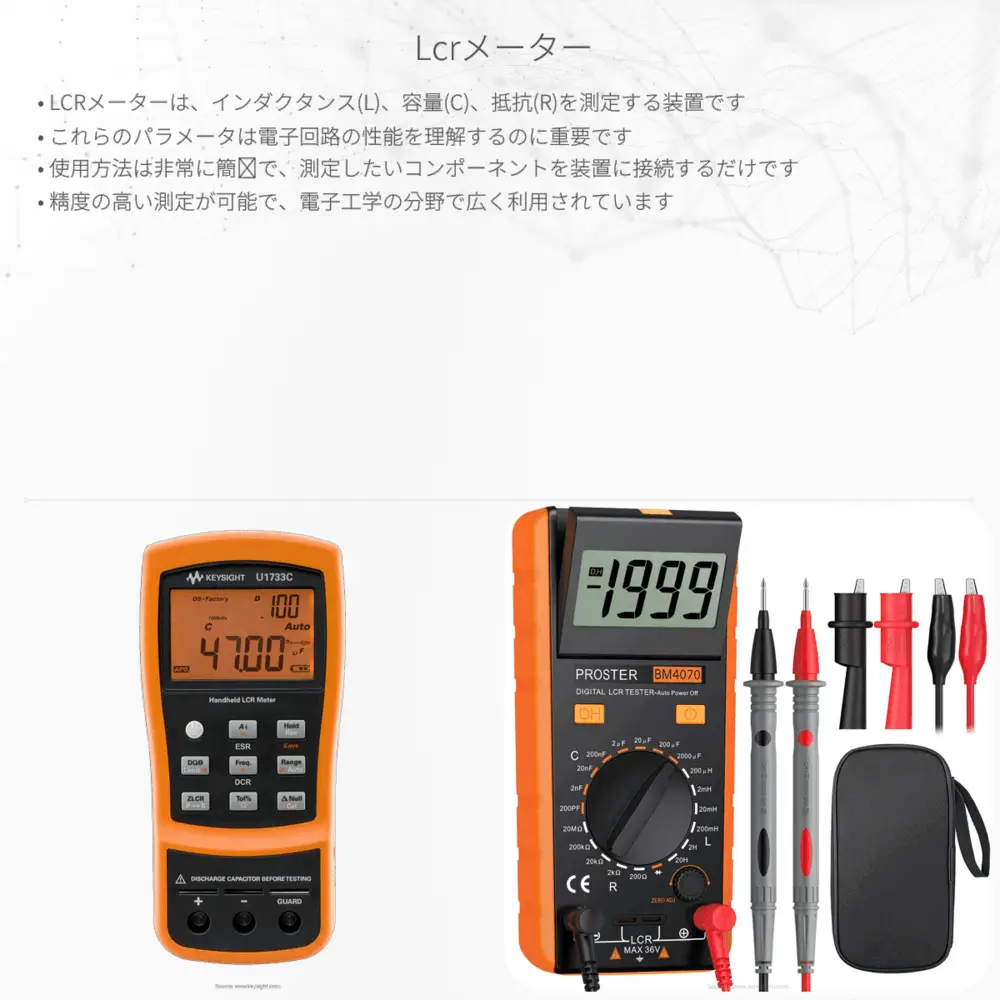

LCRメーターとは
LCRメーターとは、電子部品のインダクタンス(L)、静電容量(C)、および抵抗(R)を測定するための器具です。これら三つの要素は電子回路において重要であり、LCRメーターを使用することで、これらのコンポーネントの特性を正確に把握することが可能になります。
LCRメーターの動作原理
LCRメーターは、交流(AC)の電圧を使い測定対象の部品に流すことで、そのインピーダンスを測定します。インピーダンスとは、交流回路において電流の流れを妨げる要素の総称で、抵抗、インダクタンス、および静電容量に依存する量です。
インピーダンス\( Z \)は次のように表されます：
- 抵抗\( R \)：電流の流れに対する直接的な抵抗。
- インダクタンス\( L \)から生じるリアクタンス\( X_L = 2\pi f L \)：交流の周波数\( f \)とインダクタンスの値に比例した交流の流れを妨げる要素。
- 静電容量\( C \)から生じるリアクタンス\( X_C = \frac{1}{2\pi f C} \)：交流周波数の上昇と共に減少する、交流の流れを容易にする要素。
これらのリアクタンスを考慮した合成インピーダンス\( Z \)は、次の式で計算されます：
\[ Z = \sqrt{R^{2} + (X_L – X_C)^{2}} \]
LCRメーターはこのインピーダンスの大きさと位相を測定し、それをもとにL、C、およびRの値を算出します。
LCRメーターの使用方法
LCRメーターの使用時には、次の点に注意する必要があります：
- 測定周波数の選択：部品が使用される実際の操作周波数に近い周波数で測定を行うことが重要です。
- 接続方法：テストリードは短く、確実な接続を行うこと。長いリードや不安定な接続は測定誤差の原因になります。
- 温度や湿度などの環境条件：これらの条件も部品の性能に影響を与えるため、理想的な環境下で測定を行うことが望ましいです。
正しく使用されると、LCRメーターはコンポーネントの品質管理や故障診断に非常に有効なツールとなります。
LCRメーターの応用
LCRメーターは、電気や電子の研究開発、生産ラインの品質管理、修理やメンテナンスの分野で広く使用されます。また、教育機関での学習ツールとしても役立ち、学生が電子部品の特性を理解するのに役立ちます。
要約すると、LCRメーターは電子部品の基本的な特性を測定し、電子回路の設計や故障分析に重要な役割を果たす計測器具です。
