Hブリッジは電気モーターの回転方向をコントロール可能な電子回路で、ロボティクスに不可欠な技術です。
Hブリッジとは
電子工学やロボティクスを扱う際によく使用されるHブリッジは、電気の流れを制御しモーターなどのアクチュエーターを駆動するための回路設計の一つです。Hブリッジはその名の通り、「H」の字形に配線されたスイッチ（通常はトランジスタ）で構成されており、その構造を利用して電気モーターの回転方向を切り替えることが可能です。
Hブリッジの基本構造

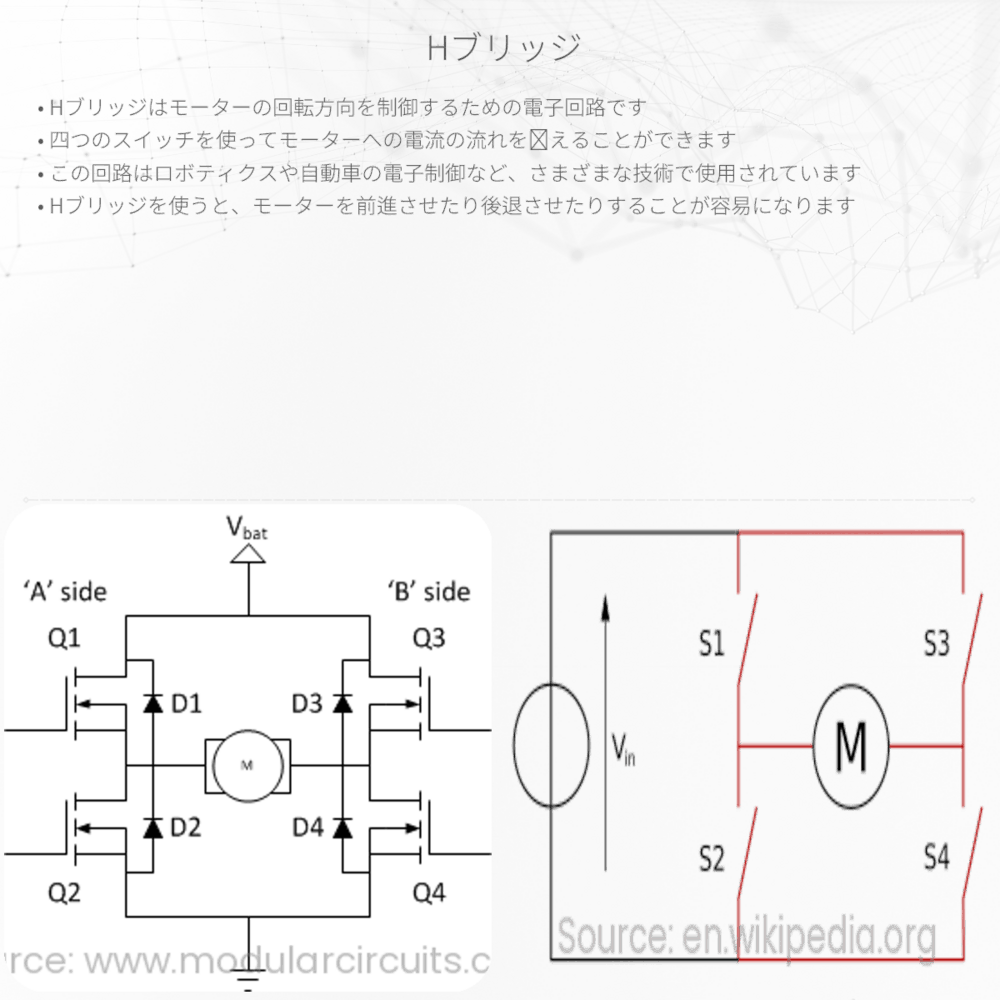

Hブリッジ回路は、４つのスイッチ（トランジスタやリレーなど）をH字型に配置しています。この回路を利用して、モーターに流れる電流の方向を変え、モーターを正転させたり逆転させたりすることができます。これらのスイッチは対角線上に設置されたペアで動作し、モーターに流れる電流の方向を制御します。
- スイッチS1とS4を同時に閉じると、モーターは一方向に回転します。
- スイッチS2とS3を同時に閉じると、モーターは反対方向に回転します。
- 全てのスイッチが開いている状態では、モーターに電流は流れません。
また、Hブリッジを用いることにより、PWM（パルス幅変調）信号を使ってモーターの速度制御も行うことができます。
電流の制御とモーターの動作
Hブリッジの４つのスイッチの組み合わせにより、以下のようなモーターの動作が可能となります：
- 正転：スイッチS1とS4を閉じ、S2とS3を開けることにより、モーターは一定の方向へ回転します。
- 逆転：スイッチS2とS3を閉じ、S1とS4を開けることにより、モーターは逆の方向へ回転します。
- ブレーキ：全てのスイッチを閉じることで、モーターの回転が急停止します。これはモーターの端子間に短絡を作り、発生したバックEMF（逆起電力）でモーターを停止させる原理に基づいています。
- フリーホイール：全てのスイッチを開くことで、モーターは自由に回転し、徐々に停止します。
Hブリッジの応用
Hブリッジは、おもちゃの車から産業用ロボットまで、様々なモーターを使用したアプリケーションに適用されます。また、マイクロコントローラーと組み合わせることで、プログラムによる精密なモーター制御が可能になります。電池駆動のデバイスにも適しており、ポータブルデバイスでの使用が一般的です。
このようにHブリッジはその単純な構造ながら、モーターの制御において非常に柔軟で力強いツールとなっており、エンジニアや開発者にとって欠かせない要素技術の一つです。Hブリッジの原理を理解し、適切に使用することで、様々な電子工作プロジェクトや製品開発に活かすことができるでしょう。
