静電気放電（ESD）から電子機器を保護するために不可欠なESD接地ポイントの概要、配置、使用方法、およびメンテナンスについて解説します。
ESD接地ポイントの基本
「ESD」とは「Electrostatic Discharge」の略であり、「静電気放電」と訳されます。ESD接地ポイントは、ESDによる損害や不具合を防ぐための非常に重要な設備です。日常生活で人体や物体が帯電し、いざ接触した瞬間に小さなスパークが走るあの現象が静電気です。工業製品、特に半導体や電子機器において、この現象は深刻なダメージをもたらす可能性があります。
ESD接地ポイントは、製造ラインや修理作業台などで設けられる専用の接地設備です。ESDセンシティブな部品を扱う際には、作業員がアース(地球)に接続されている必要があり、そのための手段として接地ポイントが利用されます。こうすることで、人体や作業台に溜まった静電気が安全に放電され、機器への被害を防ぐことができます。
ESD接地ポイントの配置と使用

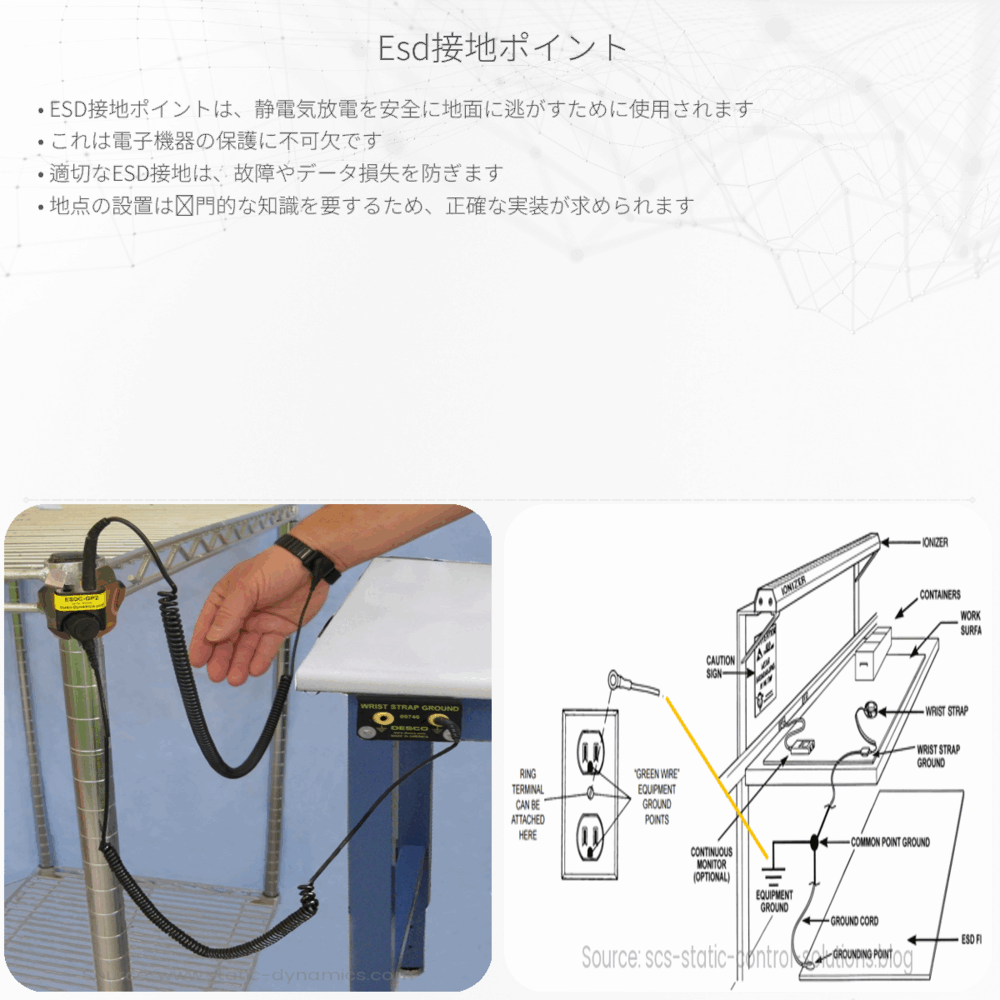

接地ポイントは通常、作業台や椅子、床など作業スペース全体にわたって配置されます。これは、作業員がどの位置にいても常に接地されている状態を保つためです。作業員は、リストストラップやヒールストラップを身につけることで接地ポイントに接続されます。
- リストストラップ：手首に装着するストラップで、作業者を接地ポイントに接続します。
- ヒールストラップ：靴に取り付けるストラップで、作業者を床の接地ポイントに接続します。
- ESDマット：作業台や床を覆うマットで、直接的な接地ポイントとして機能します。
これらの装置は、人体からの静電気が機器に移動しダメージを与えるのを防ぐ役割を持っています。接地ポイントへの接続具合が不十分だと、完全な保護は得られませんので注意が必要です。
ESD接地の仕組み
要は、ESD接地は静電気を安全な場所へと移動させるための経路を提供します。静電気は電荷の不均衡から生じるため、接地を行うことで電荷を中和し、放電の際のエネルギーを抑制します。接地ポイントは大地へと続く導体で構成されており、余分な電荷を地面へと安全に逃がします。
接地システムの一般的な仕組みは、以下のようになります:
- 作業者がリストストラップやヒールストラップなどを通じて接地ポイントに接続される。
- 接地ポイントはケーブルを通じてESDマットやその他の接地された設備に接続される。
- これらの設備は最終的に建物の主要な接地線へと接続され、そこから地球へと続く。
この一連の接地経路が効果的に機能することで、ESDによる損傷のリスクを低減します。しかし、接地ポイントの適切なメンテナンスも非常に重要であり、定期的なチェックなしには接地システムの信頼性は保てません。
まとめ
ESD接地ポイントは、電子機器の生産やメンテナンスにおける欠かせない要素です。それによって、感度が高い電子部品を静電気から守り、長期的な信頼性を保証します。適切に設計され、正しく使用されたESD保護システムは、産業界にとって非常に価値のある投資となります。最終的には、接地ポイントの効果的な管理と使用が、技術の進歩と革新をサポートする鍵となります。
