ESD接地ストラップの概要、仕組み、重要性、使用方法、物理学的背景を解説し、電子機器作業におけるその役割と保護効果について説明します。
ESD接地ストラップの基本
ESD接地ストラップとは、静電気放電(ESD: Electrostatic Discharge)を防ぐための安全装置です。電子機器や半導体を扱う際に、人体や作業面に溜まった静電気が放電されてしまうと、微細な電子部品が損傷することがあります。このような事故を防ぐため、ESD接地ストラップを用います。

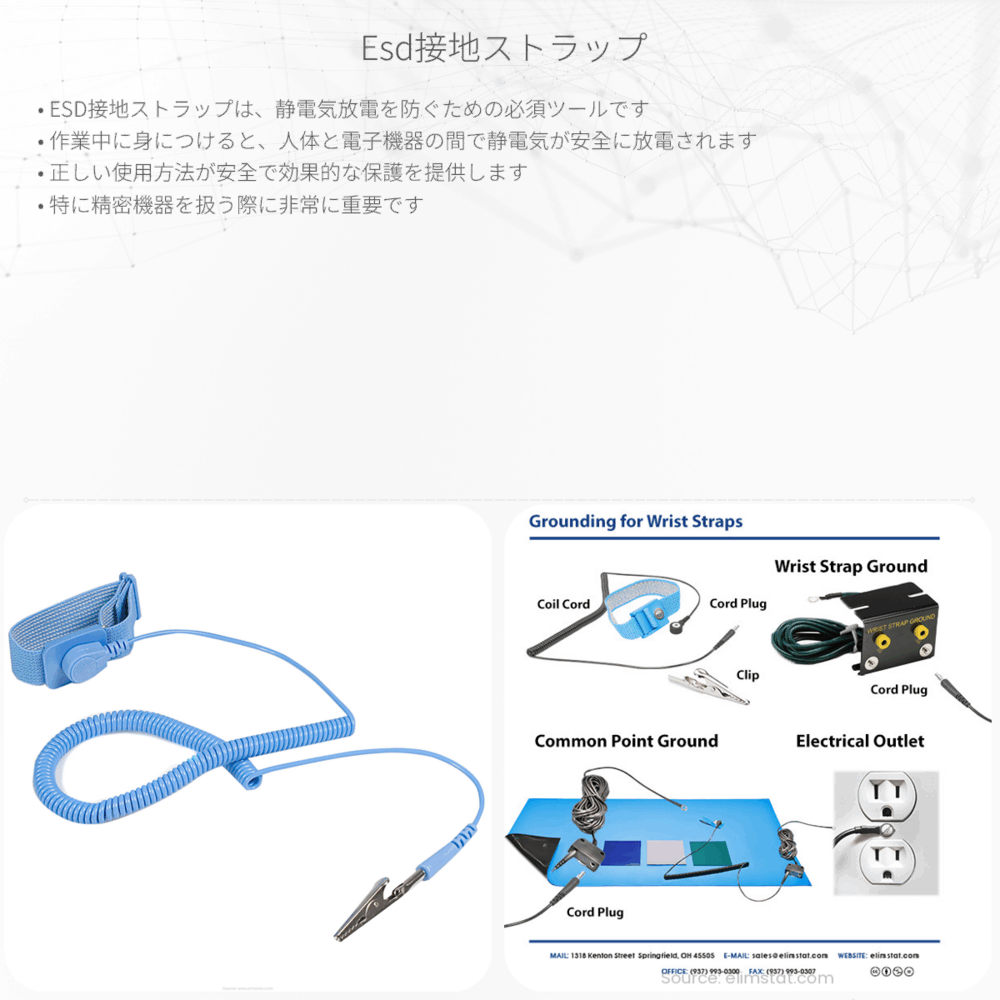

ESD接地ストラップの仕組み
このストラップは作業者の手首に装着し、導電性の材料を使用して人体に溜まった電荷を安全に接地に逃がします。通常、ストラップの一端には手首を包むバンドがあり、もう一端には接地線がついていて、作業台の接地ポイントか接地されている構造体に繋がれます。
ストラップの重要性
電子機器の小型化が進む中、ESDによるダメージリスクは年々高まっています。特に、CPUやメモリなどの高密度で高価値の部品では、ごくわずかな静電気でも故障の原因になり得ます。従って、ESD接地ストラップは電子機器の製造や修理において必須のアイテムです。
ESD接地ストラップの使用方法
使用する際には、ストラップを手首にしっかりと固定し、接地線がきちんと接地されていることを確認します。ストラップの導電性は時間の経過とともに劣化することがあるため、定期的に導通テストを行うことが推奨されます。
接地の物理学
接地とは本質的に大地への電荷の逃がし方を意味します。地球自身が巨大な導体であり、静電気を含む余分な電荷を吸収することができるためです。接地された導体への電荷の移動には、オームの法則が適用されます。これは電流(I)、電圧(V)、抵抗(R)の関係を次のように定義します：
\[ I = \frac{V}{R} \]
抵抗が十分に小さい接地線を使用することで、静電気は安全に地面へと逃がされます。
まとめ
ESD接地ストラップは、電子機器を取り扱う際の基本的な保護具です。正しい使用方法により、高価値の電子部品が静電気によって破壊されるリスクを最小限に抑えることができます。工学と物理学の原理に基づいて設計されたこの簡素なツールは、電子工業において欠かすことのできない存在であると言えるでしょう。
