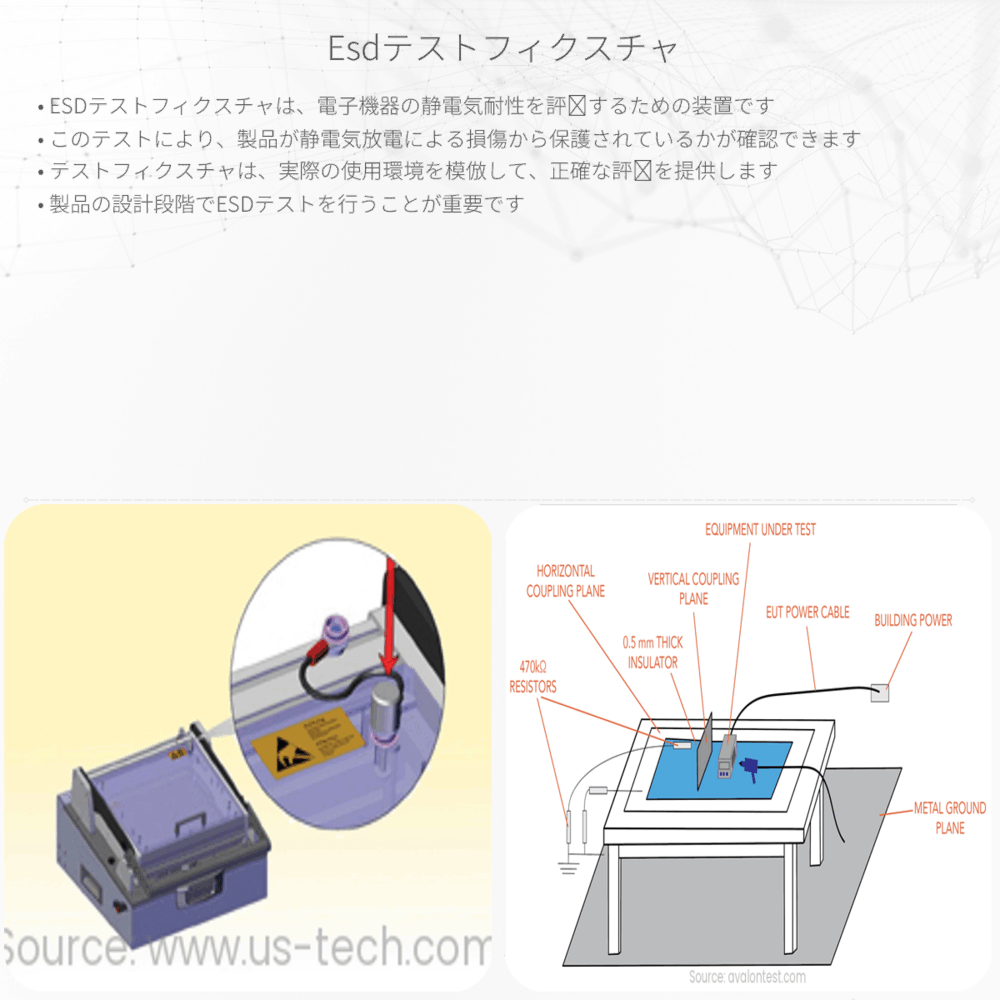

静電気放電（ESD）テストフィクスチャーは、電子機器が静電気から保護されているかを測定するための重要なツールです。
ESDテストフィクスチャについて
電気と磁気は物理学の基本的な現象であり、工学ではこの２つの原理が多くの技術の基礎となっています。電子機器が日常生活に不可欠なものとなっている今日、これらの機器が外部からの静電気の影響に耐えられるようにすることが重要です。これを確認するために行われるのがESD（Electrostatic Discharge：静電気放電）テストです。
ESDテストとは
ESDテストは、製品が静電気による影響をどの程度受けるかを測定するための試験です。放電は自然界においては雷として現れたり、日常生活では衣服のこすれや人体と金属との接触によって発生します。電子機器にとってこの突然のエネルギーの放出は破壊的である可能性があり、そのため製品の設計段階でESDテストは不可欠です。
ESDテストフィクスチャの役割
ESDテストフィクスチャは、試験を行う際の基本的な機器であり、静電気放電が製品に与える影響をシミュレートするために使用されます。このテストフィクスチャは、特定の電圧が製品に適用される際に、精確な制御と測定を実施することを可能にします。
- 放電の形状 – 放電のエネルギー分布を変えるために様々な形状の電極が使用されます。
- 放電のタイミング – 精密なタイミング制御によって、実際の環境下での放電を再現します。
- 環境条件の再現 – 湿度や温度などの環境要因も制御され、実際の使用環境に近い条件でテストします。
テストの方法
一般的なESDテストには、人体モデル（HBM: Human Body Model）や機器モデル（MM: Machine Model）といった異なるモデルが使用されます。これらのモデルは、放電が発生する様々なシナリオを想定しており、対象デバイスの耐性レベルを測定するための基準を提供します。
ESDテストの重要性
静電気放電は、エレクトロニクス業界において重要な問題です。製品が市場に出る前に適切なESDテストを行うことで、その製品が使用中に故障するリスクを大幅に減らすことができます。ESDテストフィクスチャは、このプロセスにおいて信頼性の高い結果を提供するために重要な役割を果たします。
今日のエレクトロニクス設計では、ESD保護は必須の要素です。設計者はこのテストを通して、より静電気に強い製品を市場に提供することが求められます。結局のところ、静電気による一つのスパークが重要なデータを失わせるか、コストのかかるダウンタイムを引き起こすことはあってはなりません。
ESDテストに関する知識は、エレクトロニクスを扱うエンジニアだけでなく、日常的に様々な電子機器を使用する私たち一般の人々にも役立つ情報です。科学技術が進むにつれて、私たちの生活はますます複雑な電子機器に依存していきます。そのため、これらの機器がいかに静電気という自然現象から保護されているかを理解することは重要です。
