高電子移動率トランジスタ（HEMT）とは何か
高電子移動率トランジスタ（HEMT）は、高周波応用に適した半導体デバイスです。別名としてヘテロ接合FET（HFET）やモジュレーションドーピングFET（MODFET）とも呼ばれます。特に、衛星通信やレーダー、そして無線周波数（RF）アンプなどで利用されることが多く、その優れた性能は電子がデバイス内で非常に高速に動くことに起因しています。その秘密は、異なる半導体材料のユニークな組み合わせと、特別な構造にあります。

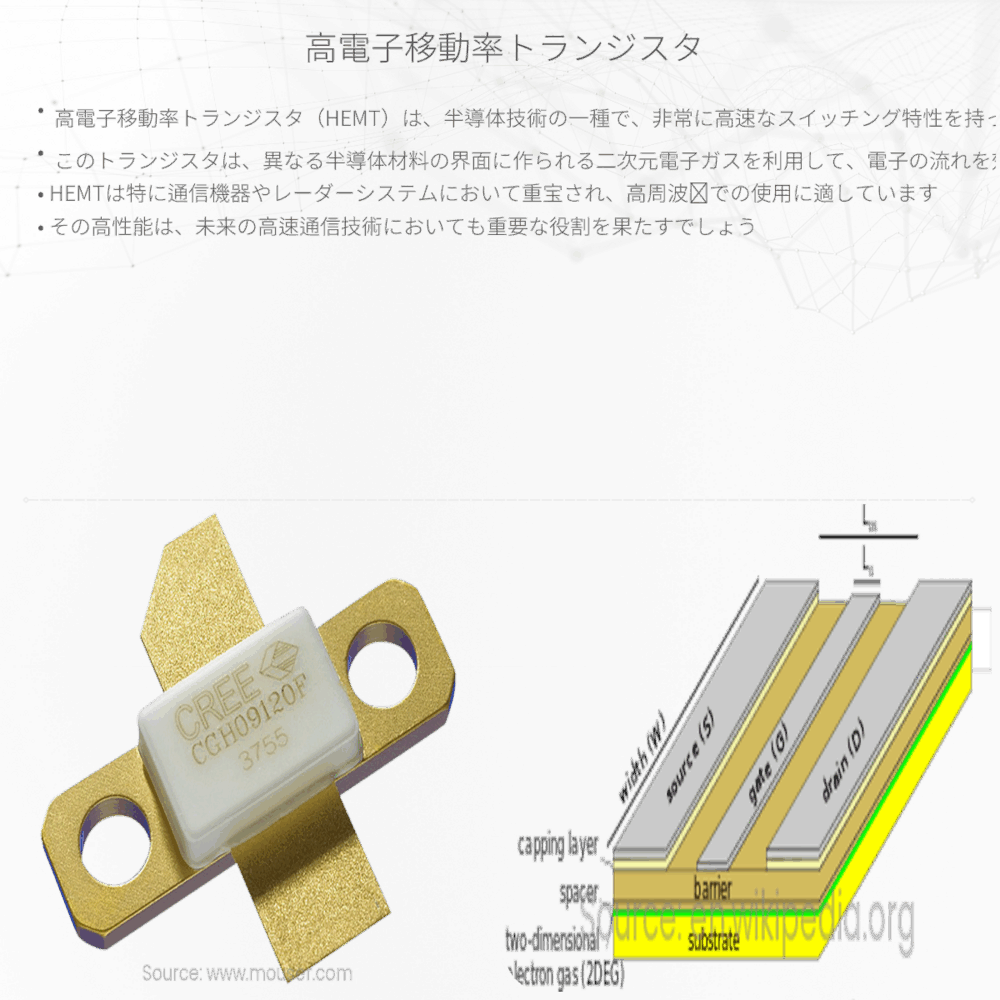

HEMTの特徴と構造
HEMTは、通常、ガリウムアルセン化物（GaAs）や窒化ガリウム（GaN）のような化合物半導体を基に作られます。これらの材料は、高い電子移動率が得られるため、特に有利です。HEMTの一番の特徴は、異種の半導体材料を結合させることによって生じる「ヘテロ接合」です。これにより、二つの異なるバンドギャップを持つ材料の界面近くに２次元電子ガス（2DEG）チャネルが形成されます。
- 2次元電子ガス（2DEG）：極めて薄い層の中で電子が動く空間で、非常に高い電子移動率を実現します。
- ヘテロ接合：異なる結晶構造やバンドギャップを持つ半導体材料の結合により形成されます。
HEMTの操作原理は、電界効果トランジスタ（FET）と類似しています。ゲート電極を通して外部からの電圧を調整することで、2DEGのキャリア密度とチャネルを通る電流を制御することができます。
HEMTの応用
HEMTの優れた特性は、低ノイズ増幅器（LNA）や高周波パワーアンプなど、高速かつ高周波のアプリケーションでの使用に適しています。窒化ガリウム（GaN）ベースのHEMTは、高出力密度と高温度動作が可能であるため、軍事用途や5Gモバイルネットワークの基地局など、厳しい環境要求を満たすためにも採用が進んでいます。
- 通信技術：HEMTは、特に無線周波数とマイクロ波通信の分野で広く用いられています。
- レーダーシステム：軍事や民間のレーダー装置で、HEMTの高出力と高周波特性が活用されています。
- 天文学：宇宙の深部を調査するための非常に感度の高い検出器に使われることもあります。
まとめ
高電子移動率トランジスタ（HEMT）は、素晴らしい高周波特性と高速操作を提供する、先進的な半導体デバイスです。これらの特性は通信から宇宙研究まで、幅広い分野で価値を発揮しており、今後の技術革新においてさらなる役割を果たすと期待されています。テクノロジーの進歩とともに、HEMTは次世代の電子デバイスの性能を向上させるために、さらなる開発が進められています。
