高電圧トランスの基本原理、構造、重要性をわかりやすく説明し、安全かつ効率的な電力伝送のメカニズムを解明します。
高電圧トランスについて
高電圧トランスは、電力を効率的かつ安全に伝送するために不可欠な電気機器です。これは特に電力会社が長距離に電力を送る際に使用されます。しかし、その仕組みやどのように機能するのかを知っていますか？この記事では、高電圧トランスの基本となる電気と磁気の原理を簡単に解説します。
トランスとは
トランス（変圧器）は、電圧を上げたり下げたりする装置です。これは二つのコイル（一次コイルと二次コイル）を使用しており、それぞれが異なる巻き数を持ちます。一般に、これらのコイルは磁性体（鉄などの材料）のコアに巻かれています。電圧の変換は、電磁誘導を使って行われます。
電磁誘導の法則
トランスの動作原理は、ファラデーの電磁誘導の法則に基づいています。これは、時間とともに変化する磁場が電気的なエネルギーを生み出すことを意味します。具体的には、ファラデーの法則は以下の式で示されます:
\[ \mathcal{E} = -N \frac{d\Phi}{dt} \]
ここで、\(\mathcal{E}\) は誘導起電力（単位ボルト）、\(N\) はコイルの巻数、\(\Phi\) は磁束（単位ウェーバー）、\(dt\) は時間の変化を表します。
高電圧トランスの重要性
高電圧トランスは、発電所で生成された電力を高電圧に変換して送電線を通じて遠方まで送るとき、また消費地点での電圧を使いやすいレベルまで下げるときに使用されます。高い電圧で送電することで、エネルギー損失を最小限に抑え、効率的な電力伝送が可能になります。
- 電力の長距離送電のために、電圧を高める。
- 住宅や工場で使用するために、電圧を下げる。

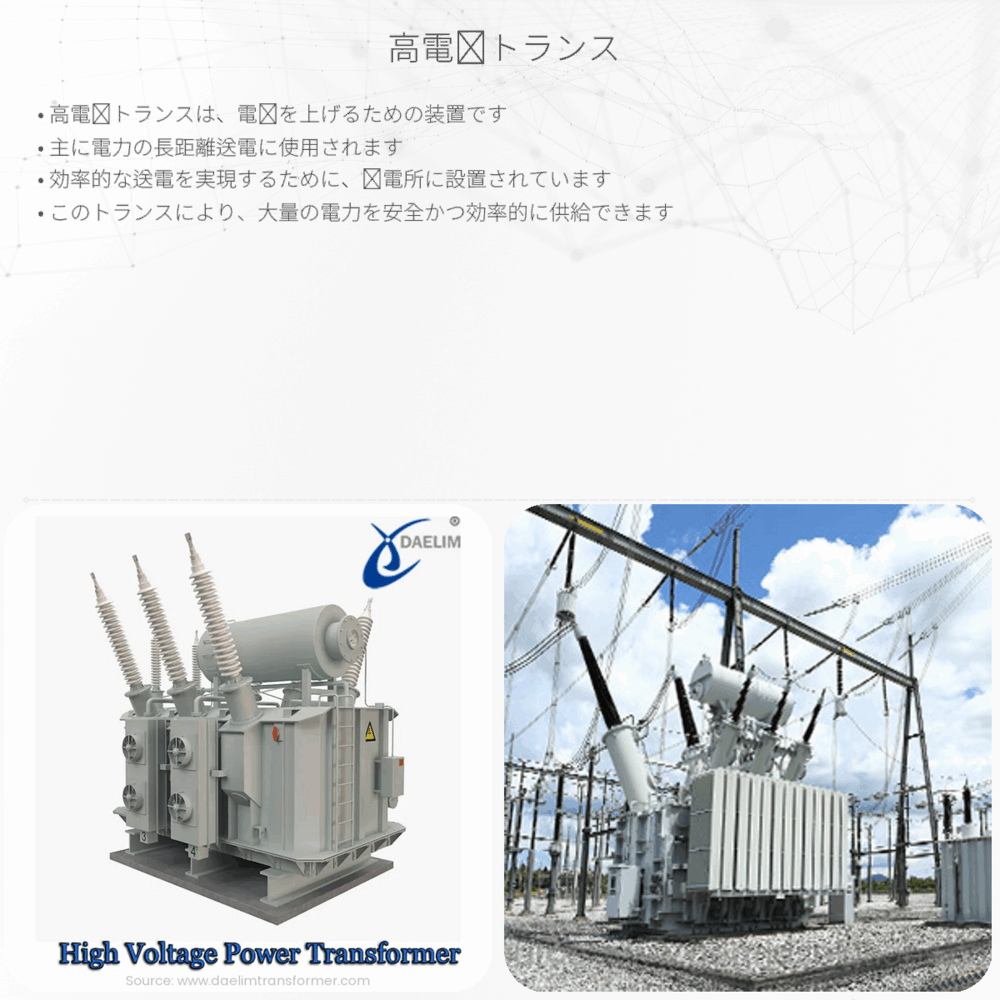

高電圧トランスの構造
高電圧トランスの基本的な構造は、一次コイルと二次コイル、そしてこれらのコイルを囲む磁性体のコアです。一次コイルに流れる交流電流が磁場を生成し、その磁場が二次コイルに誘導電流を生じさせることで電圧が変換されます。
コイルの巻き数比（一次コイルの巻き数 \(N_1\) に対する二次コイルの巻き数 \(N_2\)）によって、出力される電圧の高低が決まります。この比は次のような関係式で表されます:
\[ \frac{V_2}{V_1} = \frac{N_2}{N_1} \]
ここで、\(V_1\) は一次コイルの電圧、\(V_2\) は二次コイルの電圧です。つまり、二次コイルの巻数が一次コイルより多い場合、電圧は上昇します。
まとめ
高電圧トランスは、私たちの日常生活や産業活動における電力供給の要となる重要な装置です。電磁誘導の原理を利用して高い効率で電圧を変換し、電力を必要な場所まで届けます。理解を深めることで、私たちは電気がどのようにして私たちの元へと運ばれているのかをより良く理解することができるでしょう。
