静電気力顕微鏡

静電気力顕微鏡(EFM)は物質表面の微細な電荷分布を高感度で可視化し、ナノテクノロジー研究に不可欠な測定装置です。

静電気力顕微鏡

静電気力顕微鏡とは?

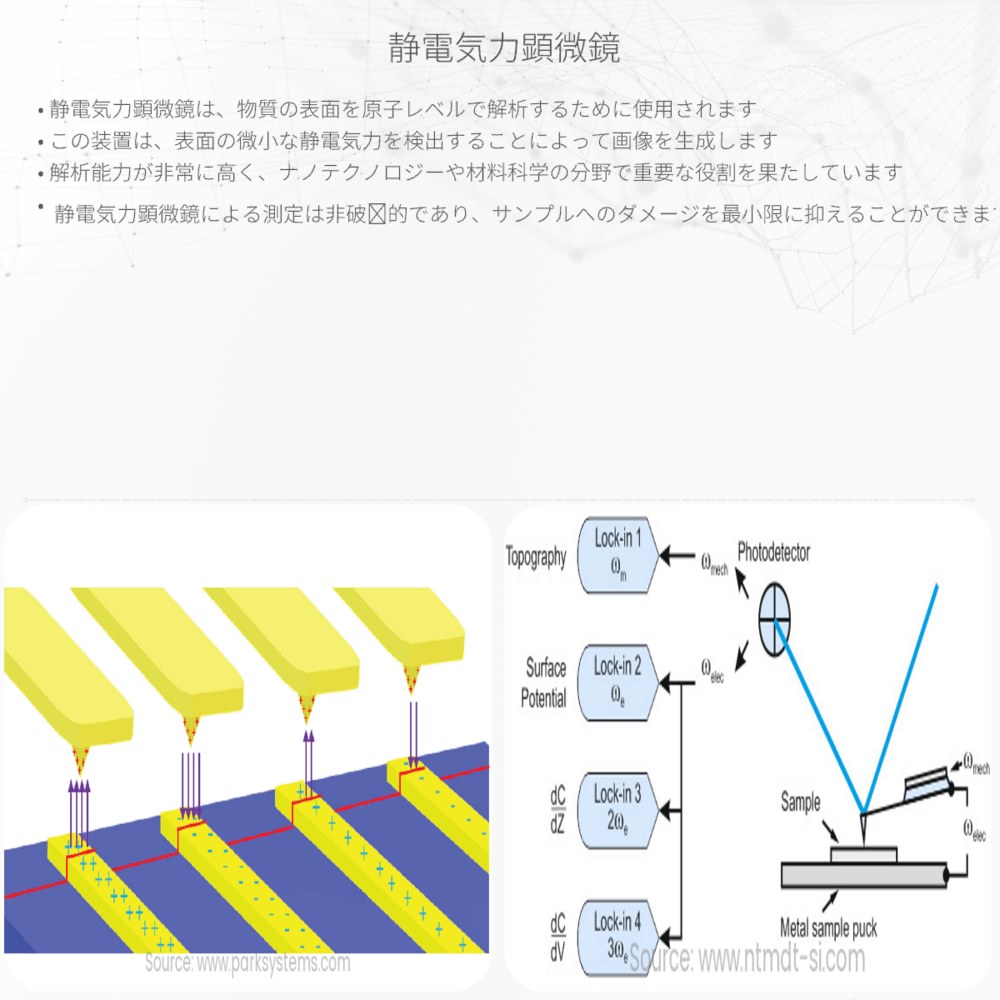

静電気力顕微鏡(Electrostatic Force Microscope, EFM)は、物質の表面に存在する微細な電荷分布を可視化するための精密な測定装置です。この技術は表面のトポグラフィだけでなく、電荷の分布を高い感度で検出することが可能です。その原理は原子間力顕微鏡(Atomic Force Microscope, AFM)に基づいており、AFMと同様に、非常に鋭い探針を用いてサンプルの表面を走査します。

静電気力顕微鏡の原理

EFMは、探針とサンプル表面間の静電気力を感知することで動作します。探針には電圧を印加し、この電圧がサンプル表面上の電荷と相互作用することで、探針を僅かに曲げる力が生じます。この曲げを検出することにより、表面上の電荷分布を計測することができます。

探針とサンプル表面の間の静電気力 Fes はクーロンの法則に従い、次のように表されます:

  • Fes ∝ Qp * Qs / d2

ここで、Qp は探針の電荷、Qs はサンプル表面の電荷、d は探針とサンプルとの距離です。

探針は非常に鋭く、一般に先端の半径は数十ナノメートルに及びます。これにより、電荷が存在する表面上の非常に小さな領域に対して大きな力を与えることが可能となり、その結果、非常に高い空間分解能で電荷分布を測定できます。

静電気力顕微鏡の応用

EFMは、半導体製造やナノテクノロジー研究など、多岐にわたる応用があります。特に、電子回路の微細な缺陥を見つけ出したり、ナノスケールでの材料の電気的性質を調べたりするのに有効です。また、分子やナノ粒子が作る電荷パターンの研究も可能であり、これらの知見はナノエレクトロニクスや分子エレクトロニクスの分野における新しいデバイス設計に貢献しています。

まとめ

静電気力顕微鏡は、その感度の高さと解像度の細かさから、微細な電荷分布を観察するための強力なツールとなっています。物理学や工学の知識が結集したこの顕微鏡技術は、現代科学技術のさらなる発展に欠かせないものとなっています。
