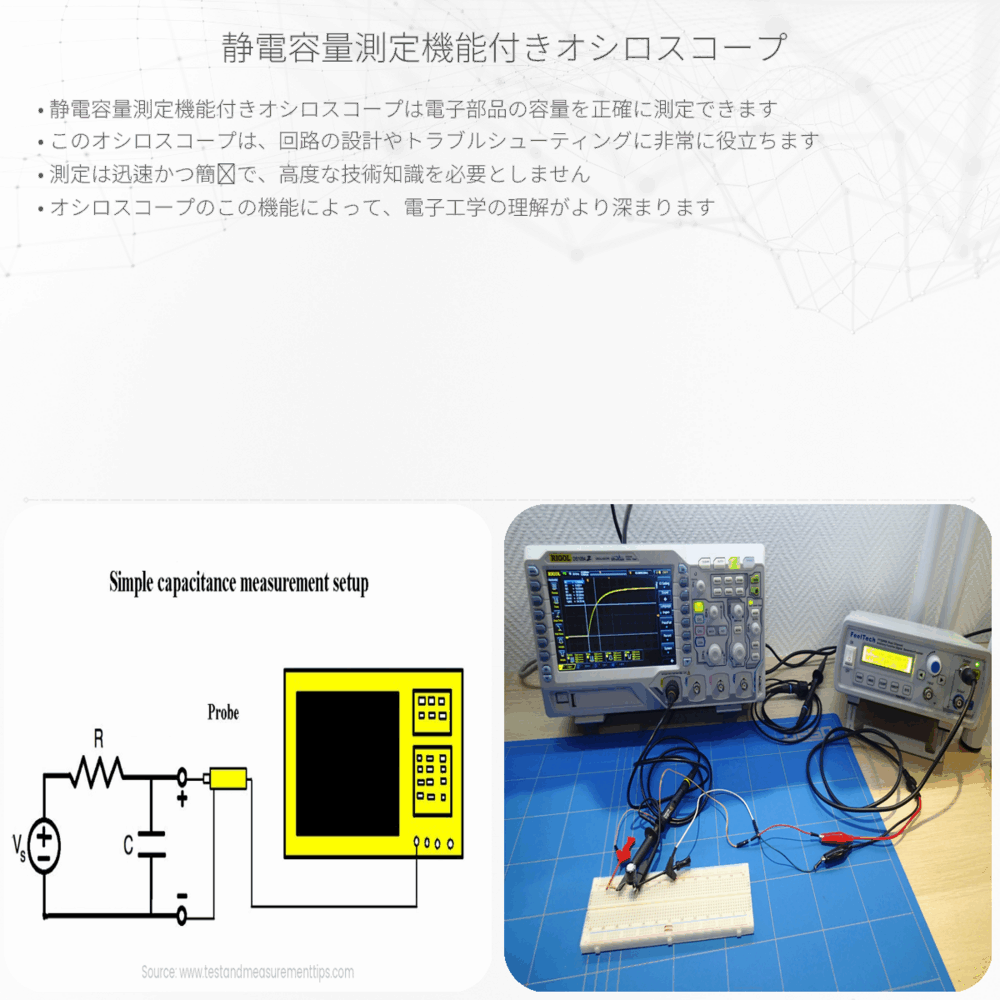

静電容量測定機能付きオシロスコープ

オシロスコープの静電容量測定機能について解説し、電子回路の信号波形、電圧の視覚化及びコンデンサーの測定方法を学びます。

静電容量測定機能付きオシロスコープの基礎

静電容量測定機能付きオシロスコープは、電気回路での信号の波形や電圧を視覚化するための電子装置です。回路内の電気の振る舞いを理解し、さまざまな測定値を得ることができます。この装置の特徴は、波形を表示する通常の機能に加えて、静電容量などの電気的特性も測定できる点です。

静電容量（C）は、コンデンサーが蓄えることができる電荷の量を表す物理量です。この値は、コンデンサーの電極間に蓄積される電荷（Q）と、電極間にかかっている電圧（V）の比で定義されます。式で表すと次のようになります。

\[ C = \frac{Q}{V} \]

この静電容量はファラド（F）という単位で表され、一般にはマイクロファラド（μF）、ナノファラド（nF）、またはピコファラド（pF）といったより小さい単位が使用されます。

オシロスコープには通常、波形を表示するための機能が備わっていますが、静電容量測定機能付きのモデルでは、さらにコンデンサーの静電容量を測定することができます。静電容量の測定は以下のような手順で行われます。

この機能を使うことで、電子回路を組み立てる際やトラブルシューティングを行う際に重要な情報を得ることができます。

静電容量の測定機能以外にも、オシロスコープは以下のような多くの使用法があります。

静電容量測定機能を搭載したオシロスコープは、電子工作や研究開発など幅広い分野で活躍します。正確な測定を行うためには、適切なプローブの選択や正しい測定手順を守ることが不可欠です。

電気と磁気の物理学の知識を活かし、オシロスコープを使っていくことで、電子工学における様々な現象をより理解しやすくなります。初心者でも扱いやすいモデルから専門的な機能を備えたモデルまであり、学びながら最適な機器を選択することができるでしょう。
