静電容量センサーは、物体の検知に用いられる高信頼性の装置で、タッチスクリーン技術や液体レベル測定など幅広い応用が存在します。
静電容量センサーとは何か
静電容量センサーは、物体の存在や位置、さらにはその変化を検知するために使用される装置です。その基本原理は静電容量、つまり2枚の導体に電気を蓄える能力に基づいています。この能力は静電容量と呼ばれ、ファラド(F)という単位で測定されます。導体同士の間隔、面積、そして間に存在する絶縁体の種類によって決まります。
静電容量センサーの工学的応用
工学の世界では、静電容量センサーが様々な応用を見出しています。タッチスクリーンの技術では指の近接を検知して操作を認識し、さらには液体のレベルセンシングや質量の測定にも使われています。また、環境の湿度を検知するためにも利用されており、その応用範囲は広大です。
静電容量センサーの基本原理
- 導体の静電容量 C は、その導体間の電位差 V に比例した電荷 Q を蓄える能力を示します。以下のような公式で表されます。
- 静電容量 C = Q / V ここで C はファラド(F)、Q はクーロン(C)、V はボルト(V)。
- センサーの導体は平行板電極として動作し、それらの間に絶縁体（誘電体）を挟むことで静電容量が形成されます。

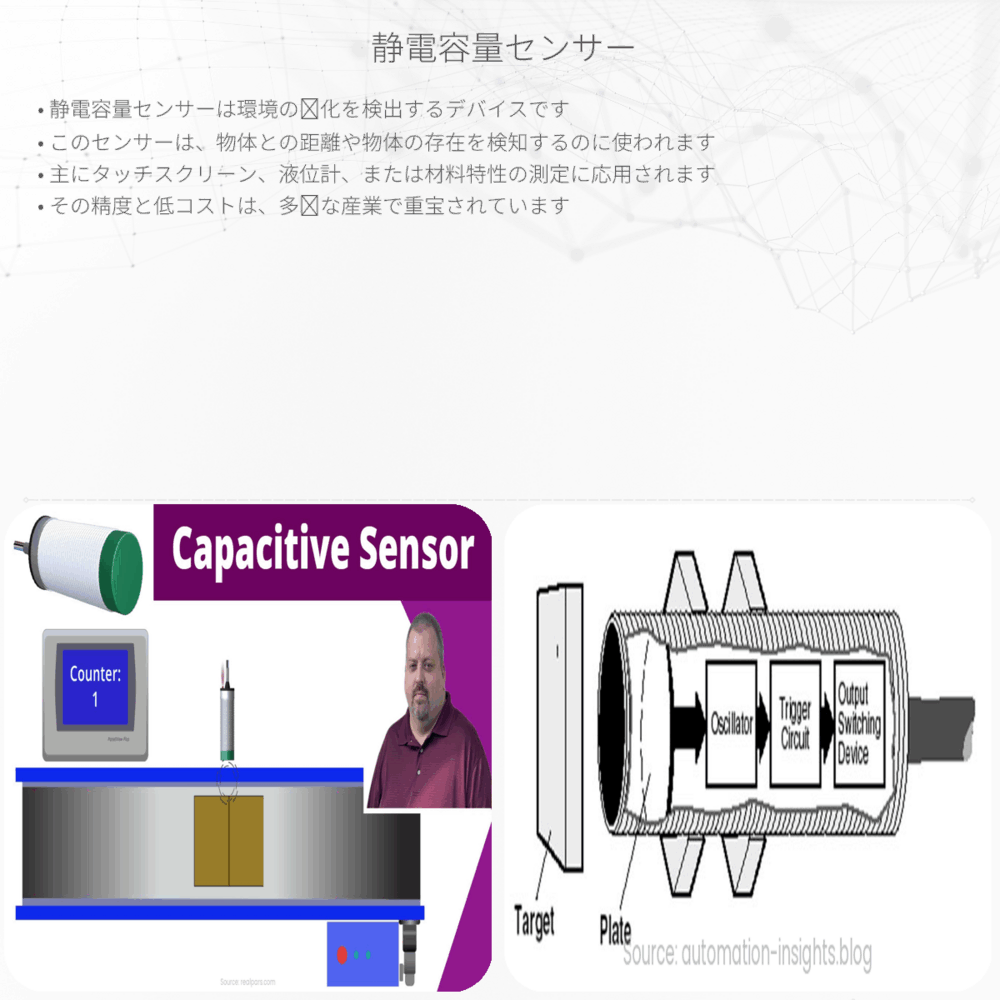

センサーの構造と機能
静電容量センサーは一般に、2枚の導体板と、その間に位置する誘電体から成ります。1枚目の導体板には電圧が加えられ、2枚目の導体板はグランドにつながれています。何か物体がセンサーに近づくと、誘電体の性質が変化し、結果としてセンサーの静電容量が変わります。この変化は電子回路によって検出され、信号として出力されます。
静電容量の計算
静電容量 C は、平行板センサーの場合、次のように表すことができます。
- \(C = \epsilon * (A / d)\)
- ここで、εは誘電体の誘電率、Aは導体の面積、dは導体間の距離です。
- 誘電率 ε は真空の誘電率 ε0 と相対誘電率 εr の積 ε = ε0εr で表されます。
静電容量センサーの利点・制限
静電容量センサーは非接触で動作するため、摩耗や汚染の影響を受けず、長寿命で信頼性が高いという利点があります。しかし、環境の変化によって誘電体の特性が変わる可能性があるため、温度や湿度による影響を考慮する必要があります。
まとめ
静電容量センサーは、簡易な原理に基づきながら高度な技術アプリケーションに利用されています。私たちの生活の様々な面で静電容量センサーが組み込まれ、それによってコンピュータや電化製品、自動車、産業機械など、幅広い分野の技術革新に貢献しているのです。
