静電レンズシステムは荷電粒子のビームを制御する装置で、電子顕微鏡や質量分析計に応用され、物理学の知識が重要です。
静電レンズシステムとは
静電レンズシステムは、電子やイオンのビームを制御するために用いられる装置です。光のレンズが光の束を集束または拡散するのと同様に、静電レンズは電場を用いて荷電粒子の軌道を変えることができます。この現象を理解するためには、電気と磁気の基本的な概念に精通していることが重要です。
静電レンズの基本原理
電荷を帯びた粒子は、電場に入ると力を受けます。この力はクーロンの法則により説明されます。粒子が正か負の電荷を持っているかによって、電場による力の向きが変わります。電場の強さや方向を変えることで、荷電粒子の路径を集束させたり、拡散させたりすることができます。

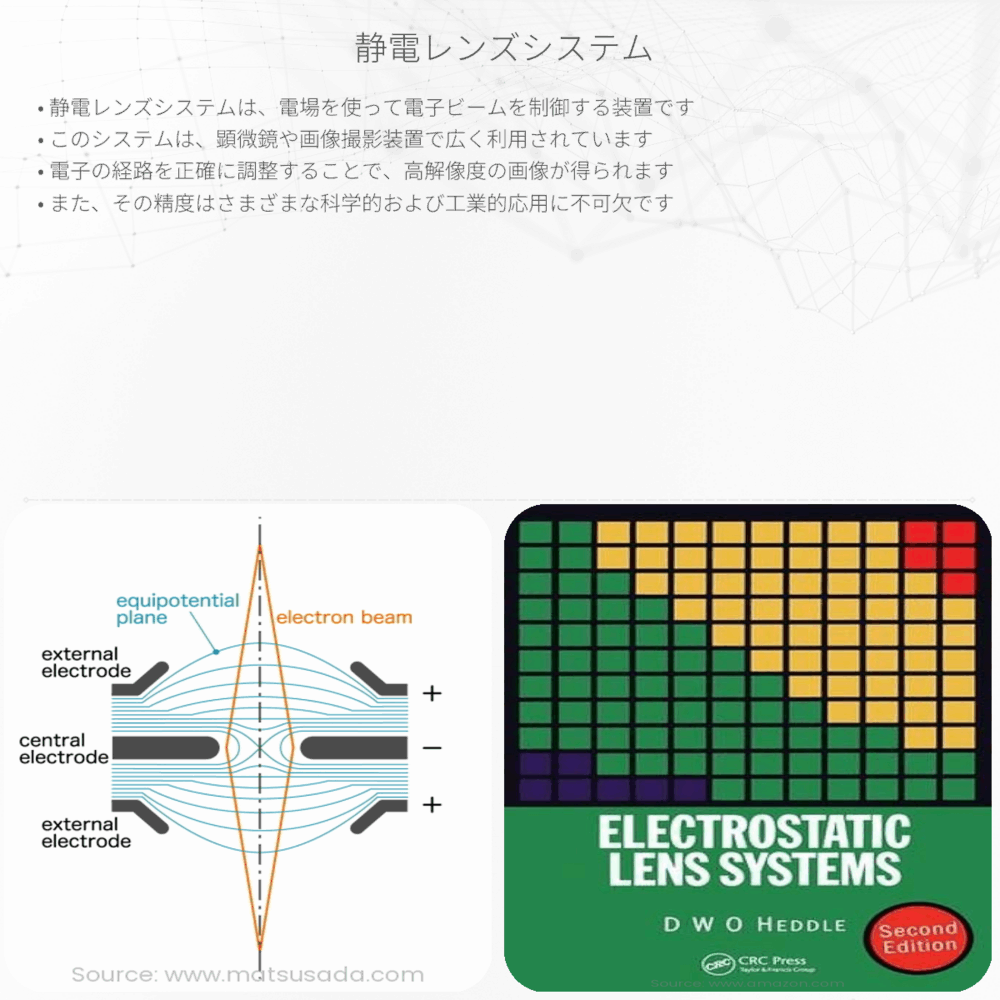

静電レンズは一般に、電位差を加えた複数の電極で構成されます。これらの電極間を通過する荷電粒子は電場の影響を受け、その結果として軌道が変化します。
静電レンズの応用
静電レンズシステムは、電子顕微鏡や質量分析計、さらには加速器など、さまざまな科学技術分野に応用されています。例えば、電子顕微鏡では静電レンズが電子ビームを被写体に高精度で集束させるために使用されます。質量分析計では、イオンの軌道を正確に制御することで、異なる質量を持つイオンを分離し、検出します。
「フォーカシング」と呼ばれる技術では、静電レンズは荷電粒子のビームを一点に集めます。これにより、非常に小さな領域に高い電子密度を持たせることができ、細かい部分の観察や分析が可能になります。
静電レンズの設計
静電レンズの設計には、物理学の知識が不可欠です。レンズの大きさ、形状、配置される電極の数、電位差などが粒子の軌道に影響を与えます。これらの要素を適切に設計し、最適化することで、目的とする軌道の制御が可能になります。
計算やシミュレーションを行うことは、効果的な静電レンズを設計するために重要です。電場の分布を予測し、その影響を粒子の動きについて理解することで、求められる性能を持つレンズを構築することができます。
まとめ
静電レンズシステムは、荷電粒子のビームを制御するための非常に重要なツールです。このテクノロジーには、物理学の幅広い範囲の知識が必要であり、精度の高い科学実験や工業的応用において不可欠な役割を果たしています。物理や工学に興味のある方々にとって、静電レンズは電磁気学の原理を実世界の技術に応用する魅力的な例の一つです。
