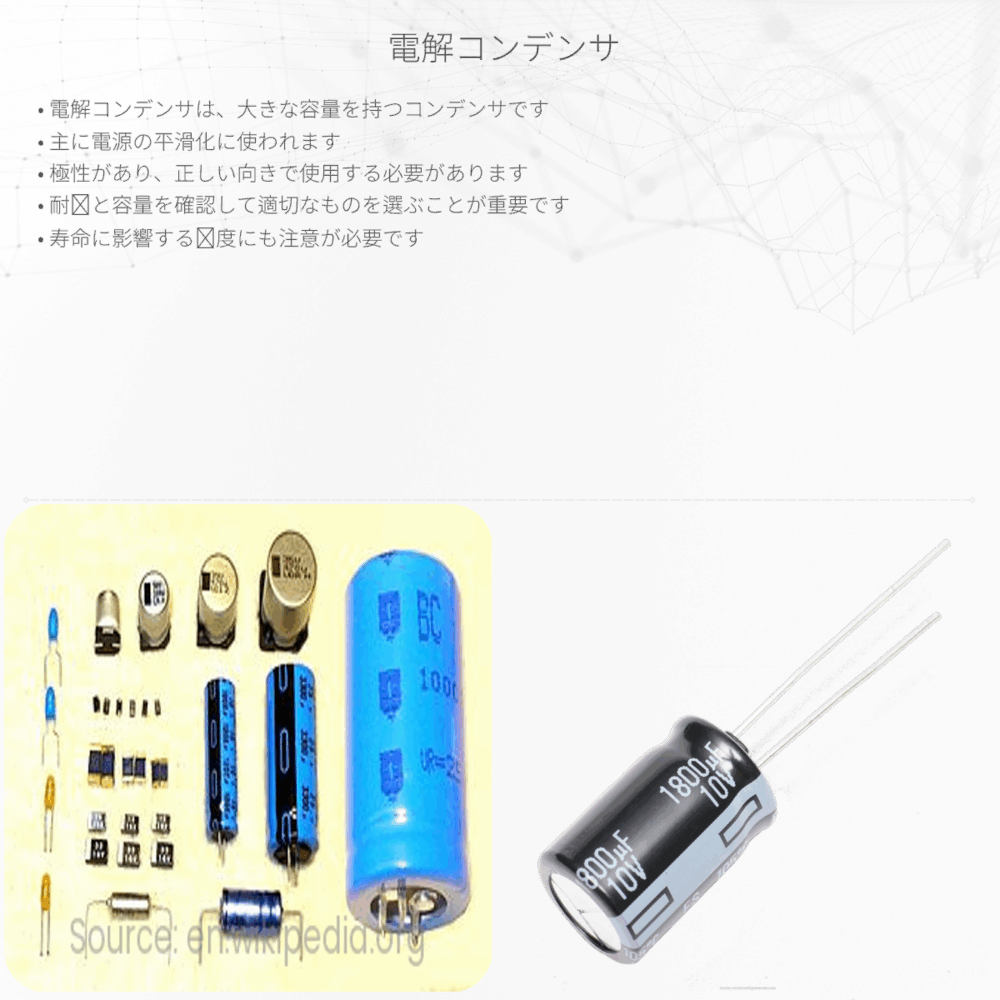

電解コンデンサの基本
電解コンデンサは、電子機器で最も一般的に使用されるコンデンサの一種です。このタイプのコンデンサは、大きな静電容量を小さな体積に格納できるため、電力供給の安定化や電圧の平滑化などにおいて重要な役割を果たします。電解コンデンサは、アルミニウム、タンタル、ニオブなどの金属をアノードとし、アノード表面に形成された薄い酸化膜を電気的絶縁体として利用しています。
電解コンデンサの構造
- アノード（正極）：金属箔（通常はアルミニウムやタンタル）が使用されます。
- 絶縁体：金属箔の表面に形成された酸化膜で、非常に薄く電気を通しません。
- カソード（負極）：電解質であり、固体もしくは液体が使用されます。
- 外装：コンデンサを保護するための金属やプラスチックのケースです。
電解コンデンサは、酸化膜と電解質間の界面に膨大な表面積を有することで高い容量を実現しています。酸化膜は非常に薄いため、コンデンサ間の電圧が大きい場合には注意が必要です。電圧が過剰になると酸化膜が破壊され、ショートしてしまう可能性があります。
電解コンデンサの特徴
- 大容量：他の種類のコンデンサに比べて静電容量が大きい。
- 極性：アノードとカソードには極性があり、間違った方向に電圧を印加すると破壊されることがある。
- 電圧定格：使用する最大電圧には制限があり、超えないようにする必要があります。
電解コンデンサはその電気二重層の性質上、電圧に応じた静電容量の変動が少なく、安定したコンデンサンスを提供することができます。
電解コンデンサの応用
電解コンデンサは以下のような多岐に渡る電子回路において使用されます：
- 電源回路：リップル電流を減少させたり、電源のスムージングに使用されます。
- 信号処理：フィルタ回路におけるカットオフ周波数の設定などに利用されます。
- エネルギー貯蔵：一時的な電力貯蔵装置として使用されることがあります。
最後に、電解コンデンサの選択においては、使用する回路の要件、例えば動作温度範囲、耐電圧、静電容量、リップル電流などを検討する必要があります。これらの特性を適切に考慮することで、電解コンデンサを含む電子回路全体の信頼性と効率を向上させることができます。
