電流源インバータ回路の基礎
電流源インバータ（current source inverter, CSI）回路は、固定された電流を供給するパワーエレクトロニクス装置です。この種のインバータは、特に電動機のスピードコントロールや、その他のインダクティブ負荷を扱う場合において、重宝されています。電流源インバータ回路の特徴と動作原理、そしてその利点と制限について理解することは、電気工学と電子工学を学ぶ上で非常に重要です。

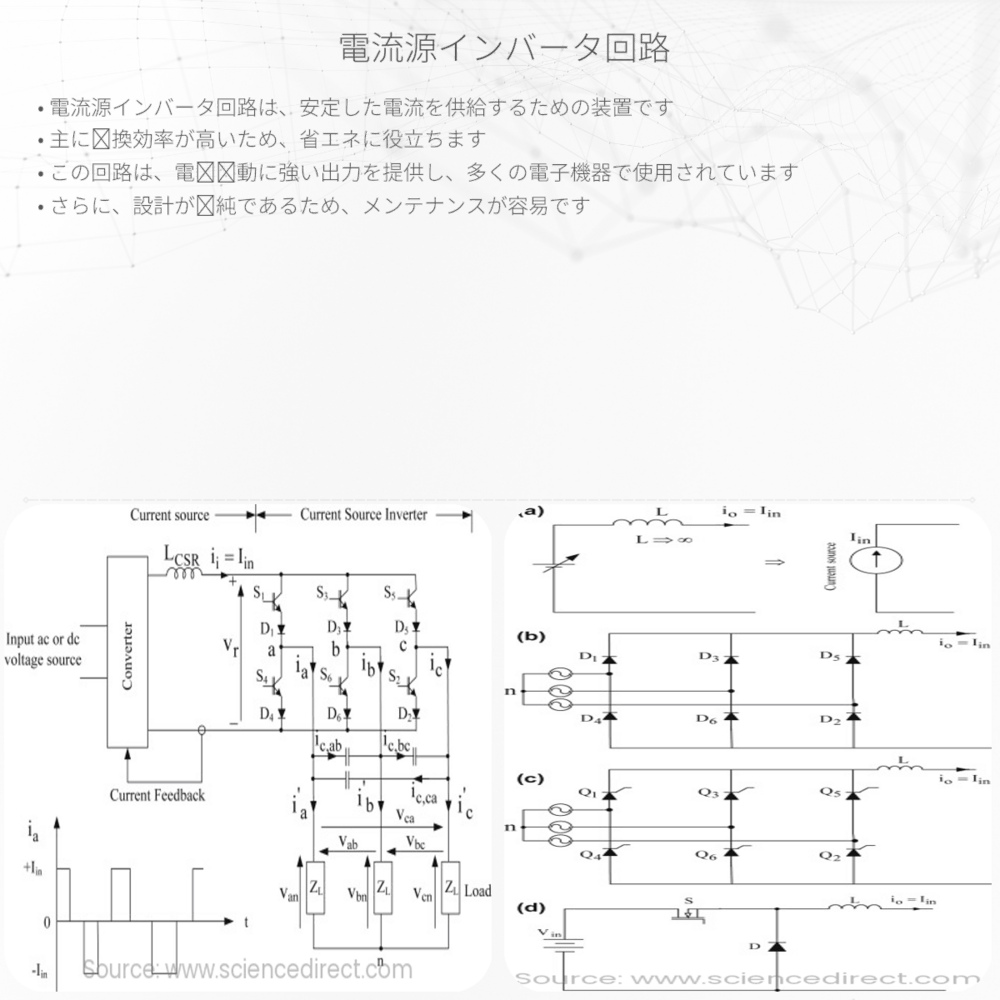

電流源インバータ回路の動作原理
電流源インバータは、AC-DC-AC変換を行います。初めにAC電源からの電流が整流器によってDC電流に変換されます。このDC電流がインバータ回路に供給され、またAC出力が生成されます。ここでのポイントは、インバータが電流を一定に保つように動作することです。これは、電流制御技術やフィードバックシステムを用いて行われます。
インバータ回路内部では、複数の半導体スイッチ（通常はIGBTやパワーモスフェットなど）が使われています。これらのスイッチは、高速でオン／オフを切り替えることにより、所望の周波数と波形のAC電流を生成します。
電流源インバータ回路の利点
- 電流の変動が小さいため、インダクティブ負荷に適しています。
- 短絡（ショート）に対して強く、保護が容易です。
- 負荷の変動に対して出力電流が一定であるため、安定した動作を提供します。
電流源インバータ回路の制限
- 電源側とインバータ側の両方にインダクタが必要で、そのサイズとコストが増加します。
- 高速でのダイナミックな制御が難しく、応答速度が遅れることがあります。
- 全体的なシステムが複雑になり、設計とメンテナンスが困難になることがあります。
電流源インバータ回路の応用
電流源インバータは、特に誘導電動機のスピードとトルクの制御において、その能力を発揮します。電気鉄道や電気自動車などのトラクションシステム、高性能の電気ドライブ、および回転速度が正確に制御される工業用途などで使用されています。
電流源インバータ回路は、エンジニアリングの世界で応用される電気および磁気の原理を見事に示しています。半導体技術の進歩と共に、より効率的で強力なシステムの開発に寄与する重要な機器であり続けるでしょう。
これらの基本的な概念を理解することで、読者の皆様は現代の電子工学の基盤をより深く探求することができます。電流源インバータのような技術は、日々の生活において目に見えない形で機能していますが、私たちの生活を豊かにするために欠かせないコンポーネントであることを忘れてはいけません。
