電流検出抵抗器の原理と用途をわかりやすく解説。オームの法則を使用し、電子回路での電流測定方法、利点、注意点についても紹介します。

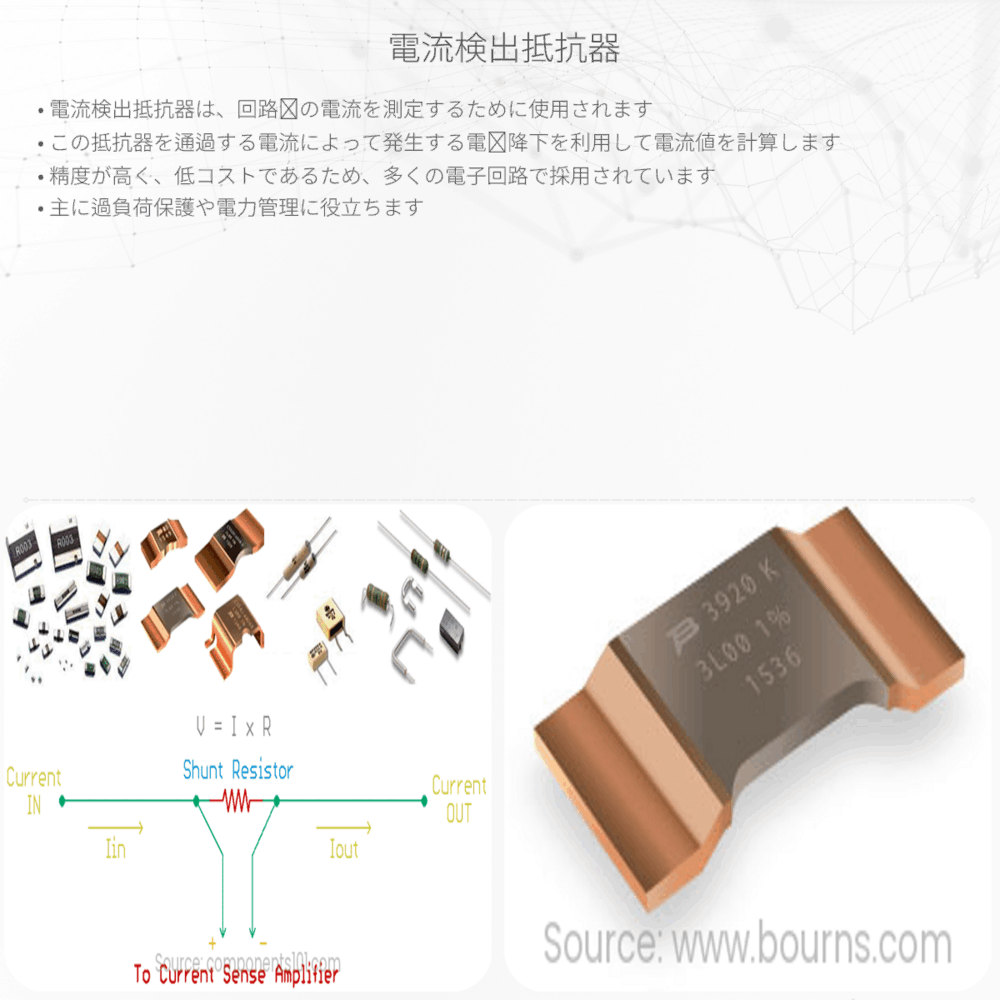

電流検出抵抗器とは
電流検出抵抗器は電子回路で使用される重要なコンポーネントの一つで、流れる電流の大きさを検知するために使われます。電流検出抵抗器を通じて流れる電流によって生じる電圧降下を測定することにより、電流の値を計算することができます。
オームの法則
電流検出抵抗器の原理を理解するためには、オームの法則について知る必要があります。オームの法則は、抵抗を介して流れる電流（I）は、それにかかる電圧（V）に比例し、抵抗の値（R）に反比例するという法則です。数式で表すと以下のようになります：
\[ V = I * R \]
この関係を利用して、電流の測定に使われる電流検出抵抗器の値を知ることが重要です。
電流検出抵抗器の使用方法
電流を検出する際、非常に小さい抵抗値を持つ電流検出抵抗器（しばしばシャント抵抗器とも呼ばれます）を回路に直列に接続します。電流がこの抵抗を流れると、オームの法則により電圧降下が生じます。この電圧降下は、以下の式で電流を計算するために使用されます：
\[ I = \frac{V}{R} \]
ここで、Vは抵抗器両端の電圧降下、Rは電流検出抵抗器の抵抗値です。
電流検出抵抗器の利点
電流検出抵抗器を利用することにはいくつかの利点があります。まず、非侵襲的に電流を検出できます。つまり、回路を分割したり、電流を遮断したりすることなく測定が可能です。また、この方法は高速で正確な電流測定を実現します。さらに、電流検出抵抗器は比較的安価で、簡単に入手できるため、多くの電子回路の測定に広く使用されています。
注意点と応用
電流検出抵抗器の選択にあたっては、抵抗器が処理できる最大電流と発熱量に注意が必要です。抵抗の値が小さいほど、発熱は少なくなりますが、電圧降下も小さくなるため、電流測定の感度が低下する可能性があります。
電流検出抵抗器は太陽光パネル、バッテリ充電器、電力管理システムなど、エネルギーの監視が必要な多様な応用分野で使われています。正確な電流の監視により、システムの効率を最適化し、安全性を向上させることができるのです。
この記事を通して、電流検出抵抗器の基本的な働きとその応用について理解を深めることができたと思います。日常生活や工業のさまざまな場面で電流の正確な管理が求められる今日、電流検出抵抗器の知識は非常に有益です。
