電流検出ダイオードについて、その基本的な原理、利用方法、応用例、種類をわかりやすく解説。電子機器の安全性と効率向上に貢献する部品の理解を深めます。

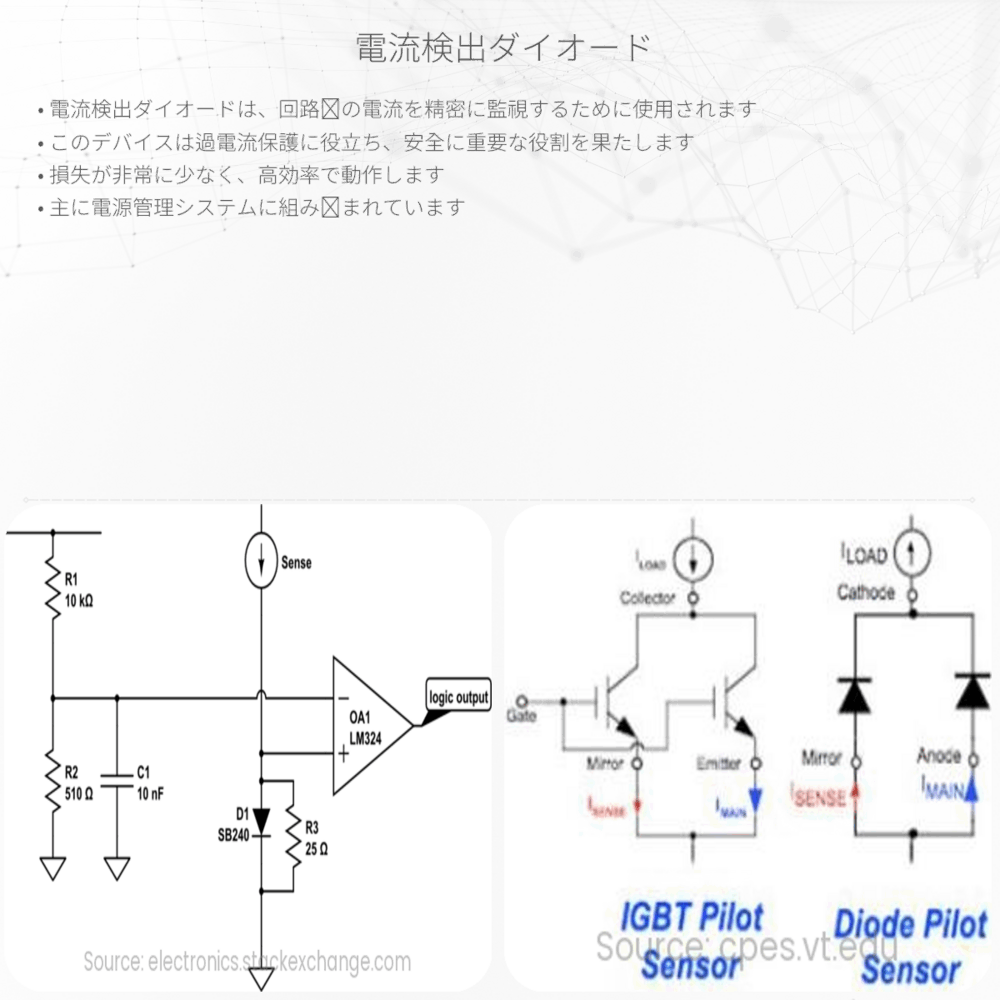

電流検出ダイオードの基本
電流検出ダイオードは、電子回路における電流の流れを検出するために用いられる半導体デバイスです。このデバイスは、回路中の特定のポイントで電流が一定のしきい値を超えた場合に、その事実を示す信号を提供することができます。ここでは電流検出ダイオードの基本的な仕組みと利用方法について解説します。
電流検出ダイオードの原理
ダイオードは、電流が一方向にのみ流れるように設計された電子部品です。電流検出ダイオードはこの特性を活かし、設定されたしきい値以上の電流が流れた際にのみ導通し、電流がしきい値以下だと非導通の状態になります。これにより、電流の流れを監視することが可能になります。
- 降伏電圧（VBR）：ダイオードが導通状態になるための最小電圧。
- 理想的な電流検出ダイオード：実際には、ダイオードはしきい値をわずかに超えた瞬間から導通を始めます。
これは、電流検出ダイオードの静的抵抗、すなわちオン抵抗、が非常に低いために発生します。それにより、ダイオードがオン状態にあるときは、ほとんど電圧降下を生じません。
電流検出ダイオードの応用
電流検出ダイオードは、過負荷保護、電源管理、充電回路など、多くのアプリケーションで利用されます。電源が過大な電流で稼働していると検出すれば、ダイオードは回路を安全に切断するシグナルを出すか、またはアラームを発する装置を作動させることができます。
- 過負荷保護：不意の電流増加による機器の損傷を防ぎます。
- 充電回路管理：バッテリーへの充電電流を適切なレベルに保つことで、安全な充電を実現します。
また、電流検出ダイオードは電源管理システムにおいても非常に重要です。システムが適切な電流レベルで稼働していることを保証し、電子機器の安定稼働に寄与します。
電流検出ダイオードの種類
電流検出ダイオードは、機能や許容できる電流値に応じて様々な種類があります。小さな携帯電話から大きな工業用機器まで、対応する規模に応じたダイオードが必要です。
- ショットキー・ダイオード：低い順方向電圧降下が特徴で、高速スイッチングに適しています。
- Zenerダイオード：特定の逆方向電圧で伝導を開始し、電圧制御アプリケーションに使用されます。
- TVSダイオード：過電圧から保護するために使用され、電流スパイクやサージから機器を守ります。
各種電流検出ダイオードは、その特性によって選定され、目的に合わせて設計された回路に組み込まれます。
まとめ
電流検出ダイオードは、電子機器の安全性と効率を高めるために不可欠な部品です。それらはさまざまな形で利用でき、電流の監視や制御に非常に役立ちます。このようなデバイスによって、電子機器を保護し、信頼性を向上させることが可能になります。
これにより、電子工学の世界では、ほんの小さな部品でも重要な役割を担っていることがわかります。電流検出ダイオードを適切に理解し、使用することで、より効能的で安全な電子回路の設計が可能となります。
