電流分割器

電流分割器の原理、基本法則、計算方法を紹介し、並列回路での抵抗による電流の分かれ方と応用例を解説します。

電流分割器について

電流分割器（でんりゅうぶんかつき、Current Divider）は、電気回路の基本的な概念の一つです。電流分割とは、一つの電流が複数の枝に分かれることなんですが、このときに各枝を流れる電流の大きさは、その枝の抵抗に逆比例します。電流分割器の原理を理解することは、電気機器の設計や電気回路の分析において非常に重要です。

電流分割の基本法則

オームの法則によると、電流は電圧と抵抗の比例関係にあります。したがって、電源（電圧源）に接続された抵抗器に流れる電流Iは、以下のように表されます：

I = V / R

ここで、Vは電圧、Rは抵抗です。電流分割においては、同じ電圧源に接続された複数の抵抗を持つ並列回路を考えます。電流分割の法則は次のようになります：

I_n = I * (R_T / R_n)

これはn番目の抵抗を流れる電流I_nが、全体の電流Iと全抵抗R_Tとn番目の抵抗R_nとの比によって決まるという法則です。全抵抗R_Tは、各抵抗の逆数の合計の逆数で求められます：

1 / R_T = 1 / R₁ + 1 / R₂ + … + 1 / R_n

電流分割器の例

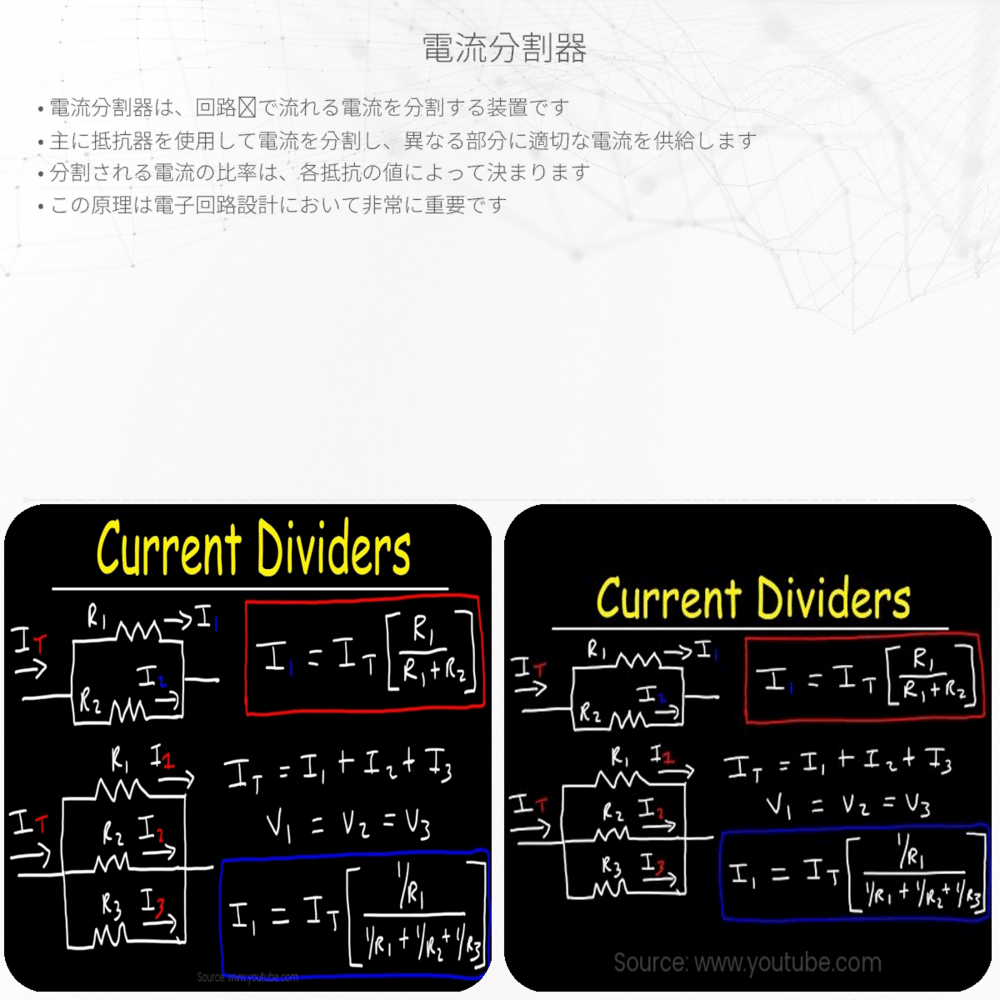

例として、二つの抵抗R₁およびR₂が並列に接続された回路を考えましょう。電源からの全電流がこの二つの抵抗器に分かれて流れます。ここで、抵抗R₁を流れる電流をI₁、抵抗R₂を流れる電流をI₂とすると、以下のように計算できます。

• I₁ = I * (R_T / R₁)
• I₂ = I * (R_T / R₂)

ここでのR_Tは、R₁とR₂の並列結合による全抵抗です。

電流分割器の応用

電流分割の知識は、回路の分析や設計だけでなく、センサーの読み取りや、LEDの配線、電源の配布など、実際の工学で幅広く使われています。電流分割器を利用することで、適切な電流を各部品に安全に供給でき、回路を最適化することが可能になります。正しい電流を各部品に送ることは、効率の良い回路設計にとって不可欠です。

このように、電流分割器は電気工学の基本的な要素です。電流と抵抗の関係を正しく理解し、適用することで、より洗練された電気回路の設計や、トラブルの予防に繋がることでしょう。
