電流ソースインバータは一定の直流電流を交流に変換する装置で、特に変動する負荷に対して安定した電力を提供します。
電流ソースインバータとは
電流ソースインバータ（Current Source Inverter, CSI）は、可変速電動機ドライブや誘導加熱などの応用分野で見られる電力変換デバイスです。このインバータは、一定の電流を供給する特性を持ち、それを交流（AC）に変換して出力する装置であり、電圧ソースインバータ（Voltage Source Inverter, VSI）と対をなします。
電流ソースインバータの原理

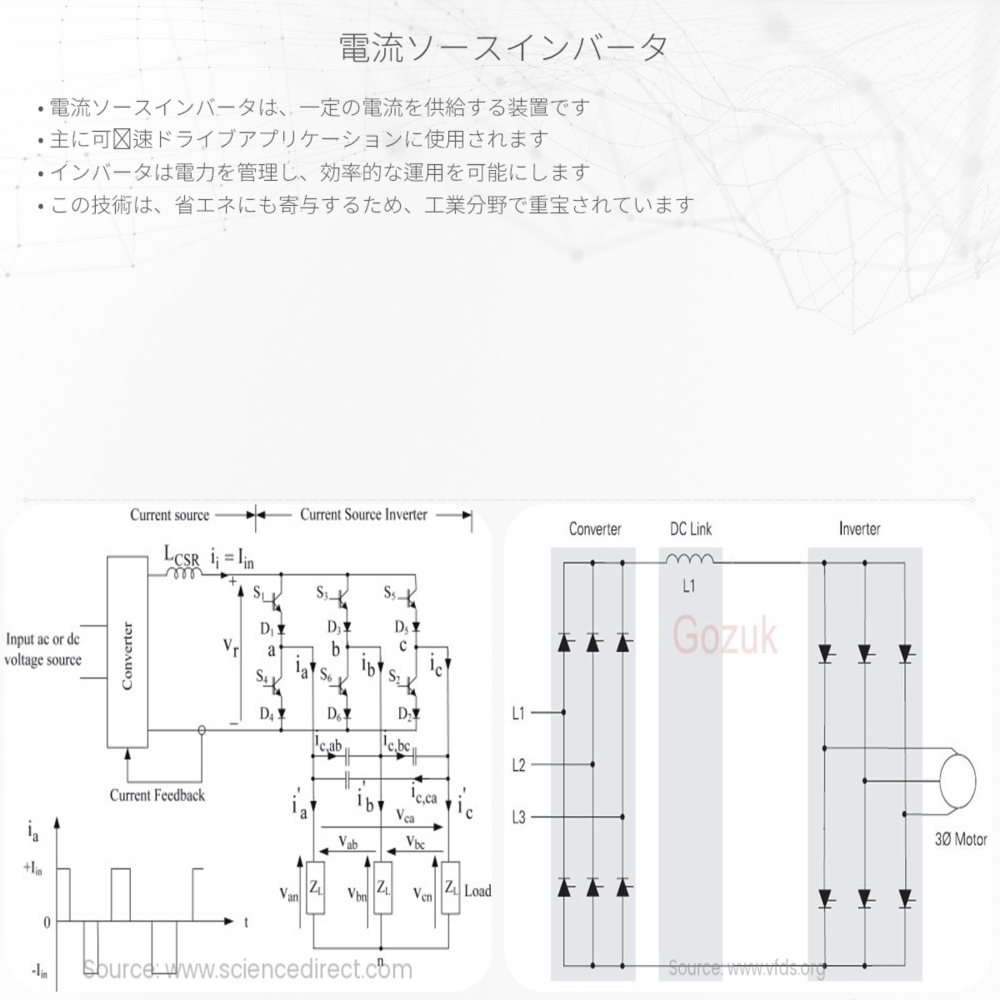

CSIは入力として直流（DC）電源を使用します。この直流源はたいてい大きなインダクタンスを介してインバータ回路に接続されます。インダクタンスは電流の変動を平滑化し、こうして一定の電流供給源として機能します。電流ソースインバータでは、スイッチングデバイス（通常はサイリスタやIGBTなどの半導体素子）を使い、供給される電流の方向を切り替えることで交流を生成します。
CSIにおいて重要なのは、出力される電流の大きさがほぼ一定であることです。インバータはコンデンサを使用せずに設計されており、これは電圧の変動よりも電流の変動を抑制するこだわりから来ています。電流の一定性は、負荷側のインピーダンス変動に対する影響が少なくなるという利点を持っています。
電流ソースインバータの構成要素
- インダクタンス（電流の変動平滑化）
- スイッチングデバイス（電流の方向を切り替える装置）
- コントロール・ロジック（スイッチングタイミングを制御）
- ダイオード（電流のフリーホイール経路提供）
電流ソースインバータの動作方式
CSIの基本的な動作は、入力された直流電流を順次スイッチングすることによって、交流に変換するというものです。スイッチング前に直流電流を平滑化するインダクタンスが重要な役割を果たします。
一例として、三相交流を出力するCSIでは、それぞれの位相に対してスイッチングデバイスのオン/オフが制御されます。スイッチングデバイスがオンの間、電流は負荷を通過し、デバイスがオフの時にはフリーホイールダイオードを通じて電流が循環するようになっています。これにより、出力電流が連続し、かつ波形を整えることが可能になります。
電流ソースインバータの利点と制限
- 利点:
- 負荷のインピーダンスに影響されにくい
- 電流制限機能が自然に備わっている
- 出力電流に連続性がある
- 高い過電流耐性
- 制限:
- インダクタンスが大きいため、サイズが大きくなる傾向にある
- 電源電圧変動に対する感度が高い場合がある
- フリーホイールダイオードにより、スイッチング損失が増加することがある
まとめ
電流ソースインバータは、一定の電流を維持しながら交流電力を生成する能力を持つ重要な電力変換装置です。そのユニークな動作原理と設計は、特定の産業応用においては電圧ソースインバータに代わる選択肢となることがあります。インダクタンスやスイッチングデバイスの働きにより、安定した電流供給と柔軟な出力制御が実現されるのです。
