電圧制御発振器

電圧制御発振器(VCO)とは、入力電圧の変化に応じた周波数を出力する電子回路で、通信システムや電子楽器に不可欠です。

電圧制御発振器

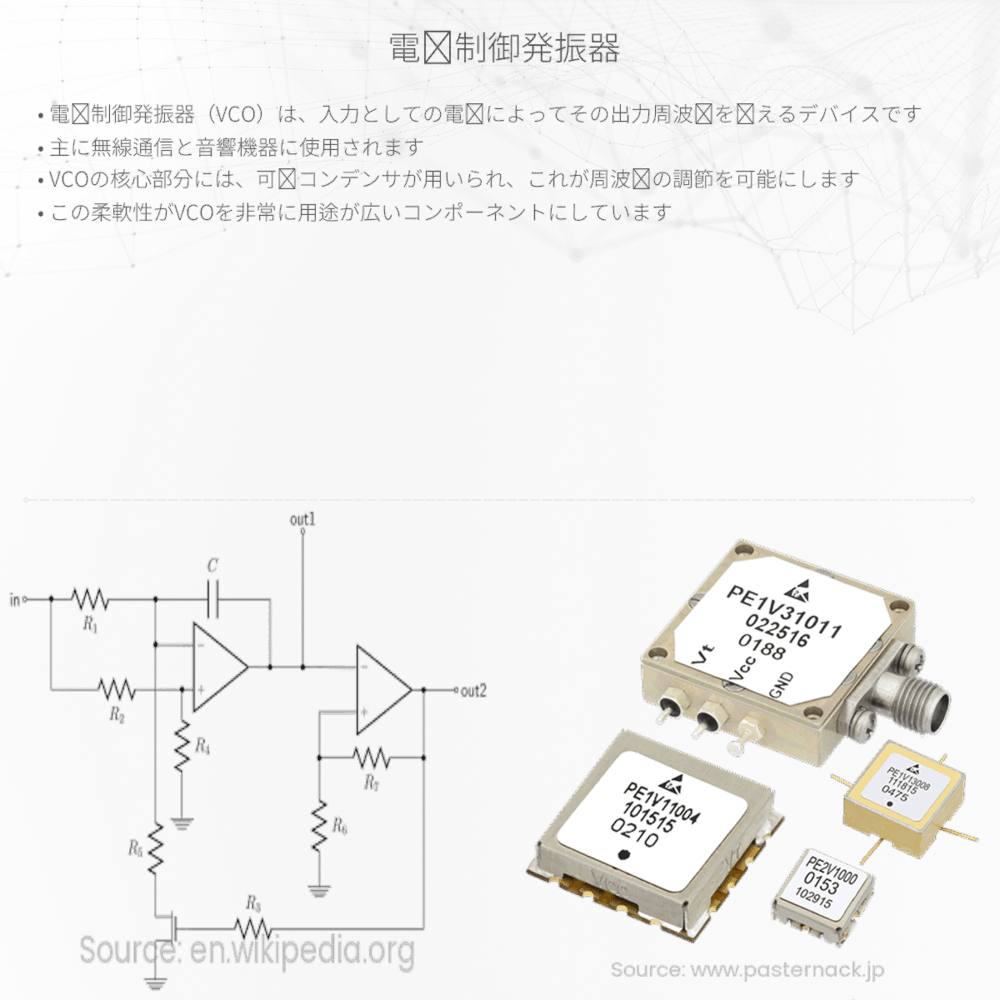

電圧制御発振器とは?

電圧制御発振器(Voltage-Controlled Oscillator, VCO)とは、入力される電圧に応じて出力する信号の周波数が変わる電子回路の一種です。アナログ信号処理や電子楽器、コミュニケーションシステムなど、多くの技術分野で活用されています。

電圧制御発振器の基本原理

電圧制御発振器の主な機能は、ある特定の範囲内で、制御電圧(Vctrl)の変化に応じて、出力する周波数(fout)を調整することにあります。VCOのコア部分には、通常、次のような要素が含まれています。

  • 発振回路(オシレータ) – 周期的な信号、例えば正弦波や方形波を生成します。
  • 周波数調整部 – 制御電圧によってオシレータの発振周波数を変化させます。

VCOの出力周波数(fout)は、次のような関係式で概念的に表されます。

fout = fmin + k * (Vctrl – Vref)

ここで、

  • fminは、最小発振周波数(制御電圧が最小の時の周波数)
  • kは周波数感度または変調係数であり、電圧が1ボルト変化したときに出力周波数がどれだけ変化するかを表します。
  • Vctrlは、制御電圧
  • Vrefは基準電圧

電圧制御発振器の種類

電圧制御発振器には、さまざまなタイプが存在します。幾つかの一般的なVCOは以下のとおりです。

  1. RC VCO – これは、抵抗(R)とコンデンサ(C)を用いた発振回路です。
  2. LC VCO – インダクタ(L)とコンデンサ(C)で構成される発振回路で、一般的に高周波用VCOに使用されます。
  3. クリスタル発振器 – 高い周波数安定性を持ちますが、周波数変化の範囲は限られています。

VCOの使用例としては、周波数合成、FM(Frequency Modulation)変調、音声合成などがあります。また、ファジー制御や温度補償と組み合わせることで、周波数特性の変動を最小限に抑えることも可能です。

電圧制御発振器の応用

電圧制御発振器は、ソフトウェア無線(SDR)、位相ロックループ(PLL)、モデム、シンセサイザーなど、幅広い応用があります。例えば、PLLはVCOを使用して、外部からの周波数参照に基づいて正確な周波数の信号を生成するのに役立ちます。これは通信システムにおいて非常に重要な役割を果たしています。

また、電子楽器においても、VCOは音のピッチを調節するために使用されます。ユーザーが電圧を調整することによって、VCOは異なる音の高さを出すことができるのです。

まとめ

電圧制御発振器は、簡単な原理を持ちながら、非常に強力で多様な用途に使える重要な電子回路です。電子工学においてVCOを理解することは、信号処理や通信技術のより深い理解につながります。この基本を学ぶことで、日常生活で目にする様々な電子デバイスの仕組みをより良く理解することができるでしょう。
