電圧乗算器は入力電圧を増幅する回路で、キャパシタとダイオードを使用し、高電圧を必要とする医療機器や科学装置に応用されています。
電圧乗算器とは？
電圧乗算器とは、入力された電圧を増幅して出力する電気回路の一種です。その原理は、キャパシタとダイオードを特定の方式で組み合わせることによって、電圧を高めることができる点にあります。この回路は、例えばテレビやラジオ、その他の電子機器の中のCRT（陰極線管）やX線装置など、高電圧が必要な場所で使われています。
電圧乗算器の基本原理
電圧乗算器はを使用しないDC-DC変換器の一種であり、主に
と二つのダイオードを直列に接続することで、出力電圧を二倍に増幅することができます。
- キャパシターは電荷を蓄えることができる電子部品で、電圧の増幅には欠かせません。
- ダイオードは電流を一方向にのみ流すことができる部品で、電圧の整流に使用されます。
倍電圧回路を作るには、キャパシターとダイオードを特定の順番で接続します。交流電圧がキャパシターにかかると充電が始まり、電圧がピークに達した瞬間にダイオードが導通し、二つのキャパシターが直列に結ばれることでその電圧が合算されます。
電圧乗算器の種類
電圧乗算器にはいくつかの種類があり、その中でも特に知られているのは倍電圧回路、三倍電圧回路、その他の乗算回路です。それぞれの回路は、専用に設計されたキャパシタとダイオードの配列に応じて、入力電圧を２倍、３倍、さらにはそれ以上に増幅することが可能です。
- 倍電圧回路 (Voltage Doubler): 入力された電圧の２倍の電圧を出力します。
- 三倍電圧回路 (Voltage Tripler): 入力された電圧の３倍の電圧を出力します。

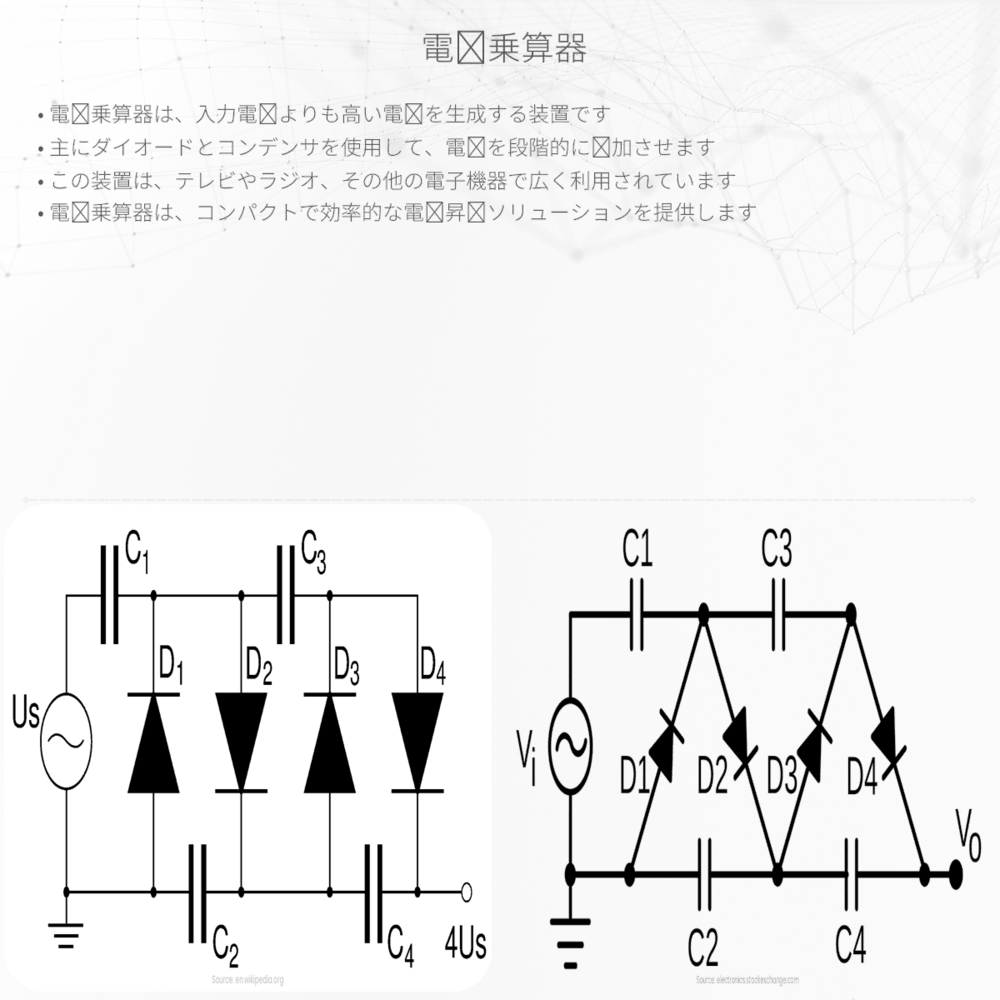

- 多段式乗算回路 (Cascaded Multiplier): 数段の倍電圧回路を組み合わせることで、さらに大きな乗算率を達成します。
電圧乗算器の応用
電圧乗算器は非常に高い電圧を必要とする医療機器や科学装置において重要な役割を果たしています。例えば、X線発生器では、映像の撮影に必要な大量のエネルギーを供給するために高電圧が用いられます。また、ある種のレーザー装置や粒子加速器など、高エネルギー物理研究にも不可欠です。
電子工学だけでなく、多くの技術分野での応用が期待される電圧乗算器は、その効率と信頼性から、現代の科学技術における基幹技術としての地位を不動のものにしています。
