流量を測定する開放水路流量計の原理と方法について解説します。河川や用水路の水管理に不可欠な機器の概要および適用に焦点を当てます。

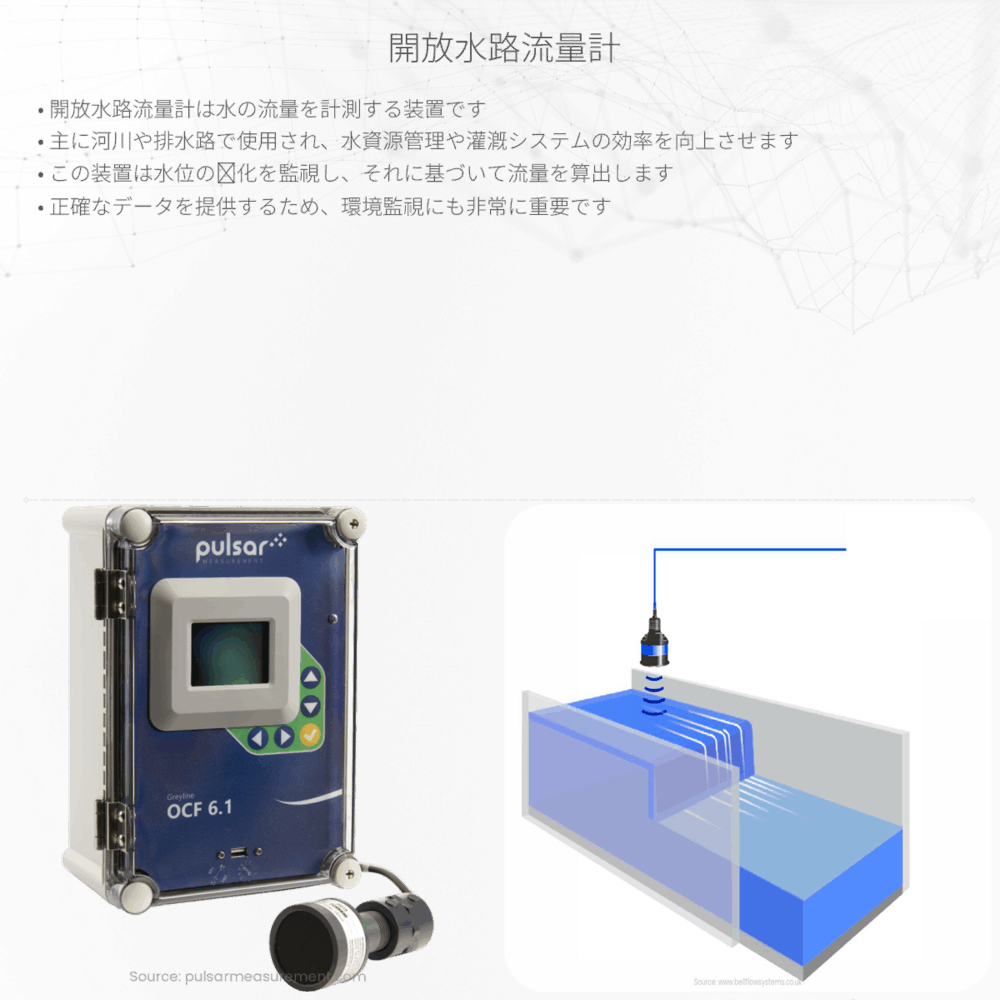

開放水路流量計について
開放水路流量計（Open channel flow meter）とは、河川や用水路などの開放水路において流れる水の量、つまり流量を測定する器具のことです。この流量を正確に知ることは、水資源管理、灌漑、洪水予防など多くの分野で非常に重要です。今回は、開放水路における代表的な流量測定の原理と方法について簡単に解説します。
流速と流量の関係
開放水路の流量を知るには、まず流速（水がどれくらいの速さで流れているか）を測定する必要があります。流速と断面積を掛け合わせることで流量を算出することができます。以下の式によって流量 Q は表されます。
\[ Q = A * v \]
ここで、
- \( A \) : 水路の断面積（単位：平方メートル）
- \( v \) : 平均流速（単位：メートル毎秒）
実際の測定では、流速は通常、水路の異なる場所で複数回測定され、それらの平均値が使用されます。
一般的な流量測定方法
開放水路流量を測定する一般的な方法として、「フロート法」、「流速計を用いる方法」、「ウェア（はかり）」や「フルーム（水量計）」を使用する方法があります。
-
フロート法：
物体（フロート）を水面に浮かべ、その移動時間から平均流速を計算します。簡易的な方法ですが、粗い測定となることが多いです。 -
流速計を用いる方法：
回転式やプロペラ式の流速計を使用して、水流の速度を直接測定します。より正確なデータが得られます。 -
ウェア（はかり）：
特定の形状をした堰（せき）に水を流し、前後の水位差から流量を求める方法です。長方形、三角形、円形など様々な形状のウェアがあります。 -
フルーム（水量計）：
流れを特定の形状に変える装置を通過させることで、水流の速度を変更し、それに基づいて流量を求めます。パーシャルフルームやベンチュリフルームなどがあります。
ウェアとフルームによる流量計算
ウェアやフルームを用いた計算では、標準化された公式が使用されます。例えば、長方形ウェアでの流量は以下の式で計算できます。
\[ Q = \frac{2}{3} * C_d * b * H^{3/2} \]
ここで、
- \( C_d \) : 放流係数
- \( b \) : ウェアの幅
- \( H \) : ウェアの上流側の水深
放流係数 \( C_d \) は実験により求められた値で、ウェアの形状や流れの特性に依存します。同様に、フルームにも専用の計算式があり、それを用いて流量を正確に求めることができます。
まとめ
開放水路の流量を測定する方法は多岐にわたります。正確な水管理を行うためには、それぞれの水路の特性に適した流量計を選択し、適切な方法で測定を行うことが肝心です。シンプルなフロート法から精密な計測器を用いる方法まで、目的に応じて最適な手法を選びましょう。
開放水路流量計は、農業の灌漑から洪水対策、環境保全まで、私たちの生活に直結する場面でその価値を発揮します。正しい理解と適用により、水資源の持続可能な利用と保護に繋がることでしょう。
