金属-酸化物-半導体電界効果トランジスタ（MOSFET）の原理と構造について解説し、その電子機器における重要性に焦点を当てます。
金属-酸化物-半導体電界効果トランジスタの基礎
金属-酸化物-半導体電界効果トランジスタ（MOSFET）は、現代のエレクトロニクスにおいて最も一般的に使用されるトランジスタの一つです。それは、電子デバイスのスイッチングとアンプとしての操作に広く使用されている半導体デバイスです。MOSFETは、デジタル回路とアナログ回路双方において重要な役割を果たします。

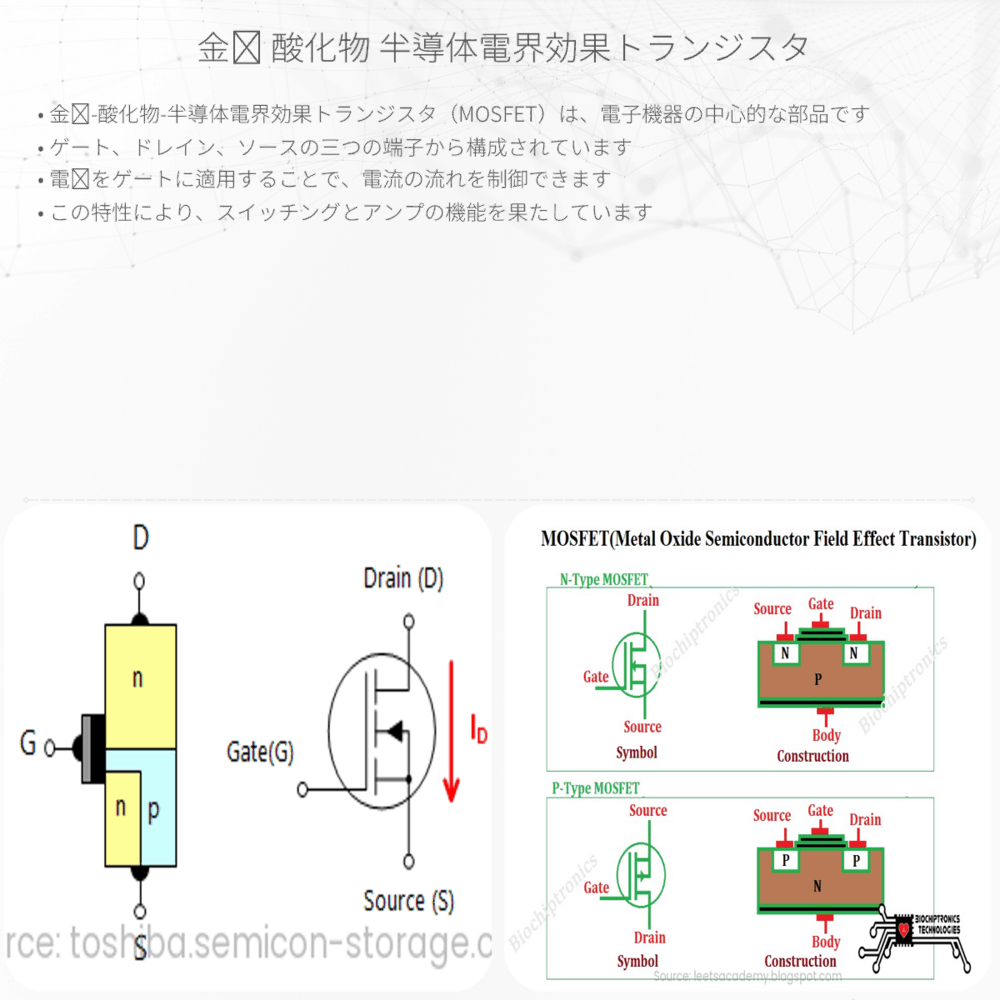

MOSFETの構造
- ソース(Source) – 電子または正孔がトランジスタに入る領域
- ドレイン(Drain) – 電子または正孔がトランジスタから出る領域
- ゲート(Gate) – 絶縁された金属の層で、電界を通じてトランジスタの導電性を制御する
- サブストレート(Substrate) または ボディ(Body) – トランジスタの主要な半導体の部分であり、通常はp型かn型のシリコンで構成される
MOSFETの動作原理は、ゲートに電圧を印加することによって作り出される電界が、サブストレートとソース-ドレイン間の導電路（チャネル）の電気伝導性を変化させるということに基づいています。
MOSFETの動作
- カットオフ領域(Cut-off Region): ゲート-サブストレート間に十分な電圧が印加されていないとき、MOSFETはオフ状態（非導通）にあります。
- 線形領域(Linear Region) または トライオード領域(Triode Region): ゲート-サブストレート間の電圧がしきい値以上になると、チャネルが形成され、MOSFETが導通し始めます。
- 飽和領域(Saturation Region): ゲート電圧がさらに増加すると、ドレイン電流は飽和し、これ以上増加しません。この領域は、MOSFETをアナログアンプとして使用する時に特に重要です。
MOSFETのタイプ
- nチャネルMOSFET: エレクトロンが主要なキャリアであるタイプ。
- pチャネルMOSFET: 正孔が主要なキャリアであるタイプ。
これらのクラスはゲート電圧の極性によって区別されます。nチャネルMOSFETでは正のゲート電圧が、pチャネルMOSFETでは負のゲート電圧が必要です。
電子工学におけるMOSFETの利用
MOSFETは、それが極めて高速でスイッチする能力、低いオン抵抗、そして比較的簡単な製造過程から、様々な電子機器において中心的な役割を担っています。スマートフォンからコンピュータのマザーボード、さらには電気自動車のパワーエレクトロニクスまで、MOSFETの使用は非常に広範囲です。
私たちの周りにある電子機器は、基本的な物理理論に基づいて設計されており、それらの理解は技術的な問題を解決するための鍵となります。
