過渡電圧抑制ダイオード(TVSダイオード)は、電子機器を一時的な高電圧から保護する半導体デバイスで、高速で反応し効果的に回路を守ります。
過渡電圧抑制ダイオードとは

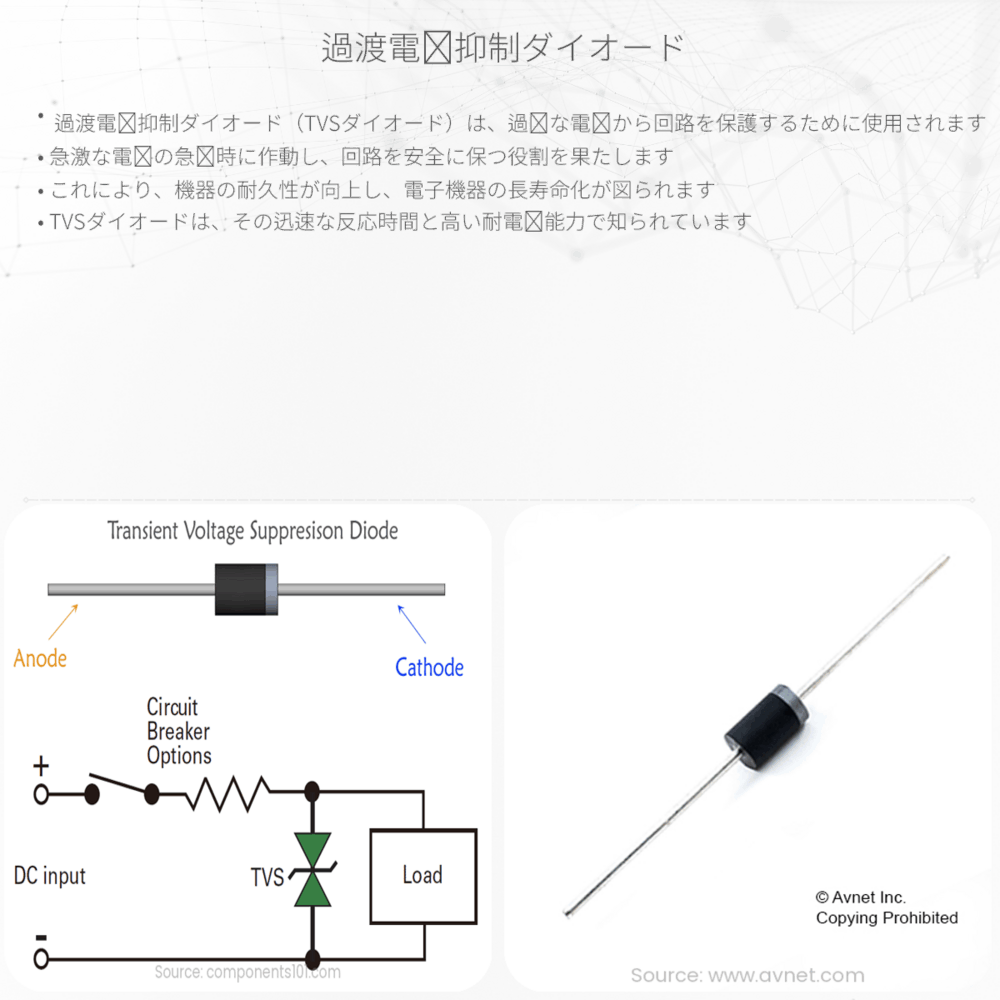

過渡電圧抑制ダイオード（Transient Voltage Suppression Diode、TVSダイオード）は、電気回路を過渡電圧から守るために使われる半導体デバイスです。過渡電圧とは、雷などの外的要因やスイッチング操作によって生じる一時的な高電圧のことを指します。これらの電圧が回路に流れると、電子機器に損傷を与えたり故障を引き起こす可能性があります。
TVSダイオードの動作原理
TVSダイオードは、通常のダイオードと同様にp-n接合を有していますが、通常のダイオードとは異なり、特に高電圧から回路を保護するために設計されています。回路に過渡電圧が発生した場合には、TVSダイオードが急速に導通状態になり、過剰な電圧をグランドへと逃がし、他の部品を保護します。
TVSダイオードの主な特徴
- 高速応答性： TVSダイオードはピコ秒（10-12秒）オーダーの非常に短い時間で反応し、過渡電圧を迅速に抑制します。
- 大電流耐性： 短時間であれば、非常に大きな電流を流しても壊れにくい構造になっています。
- 低クランプ電圧： TVSダイオードは、過渡電圧を感知した際に、低い電圧で導通し始めるため、電子機器をより効果的に守ることができます。
これらの特性により、TVSダイオードはコンピュータ、通信機器、自動車産業など、多岐にわたる分野で過渡電圧から回路を守るために広く使用されています。
TVSダイオードの選び方
TVSダイオードを選択する際には、以下のパラメータを考慮する必要があります：
- 定格電圧： 定格電圧は、TVSダイオードが正常動作する最大の連続直流電圧です。
- ピークパルス電力： この値は、ダイオードが消費することのできる最大のエネルギーを指し、通常ワット（W）で表されます。
- クランプ電圧： クランプ電圧は、ダイオードが過渡電圧を感知し導通し始める際の電圧です。
- パッケージ形状： 用途に合わせて適切なサイズや形状のTVSダイオードを選ぶ必要があります。
これらのパラメータを基に適切なTVSダイオードを選ぶことで、電気回路を効果的に保護し、様々な過渡電圧から守ることができます。
TVSダイオードの応用
TVSダイオードは、以下のような様々な応用例があります：
- コンピュータの電源ラインの保護： コンピュータの内部回路を雷や電源スイッチングによる過渡電圧から守ります。
- 通信機器の入出力ポートの保護： 電話線やLANケーブルなどから侵入する過渡電圧から通信機器を保護します。
- 自動車の電子システムの保護： 起動時や電源のオン・オフに関連した電圧変動から車載電子システムを守ります。
TVSダイオードは、小さい体積で高性能な保護を実現できるため、電子機器の信頼性を飛躍的に向上させることができます。
まとめ
TVSダイオードは、回路を予期せぬ高電圧から守るための重要なコンポーネントです。急激な電圧変動からデリケートな電子機器を保護するために設計されており、現代の電子技術の不可欠な部分であると言えるでしょう。正しく選択し、適切に使用することで、様々な環境下でも安定した電子機器の運用が可能になります。
