透明ラッチはデジタル回路の基本的な構成要素で、エネーブル信号で制御されデータを一時保存します。
透明ラッチとは

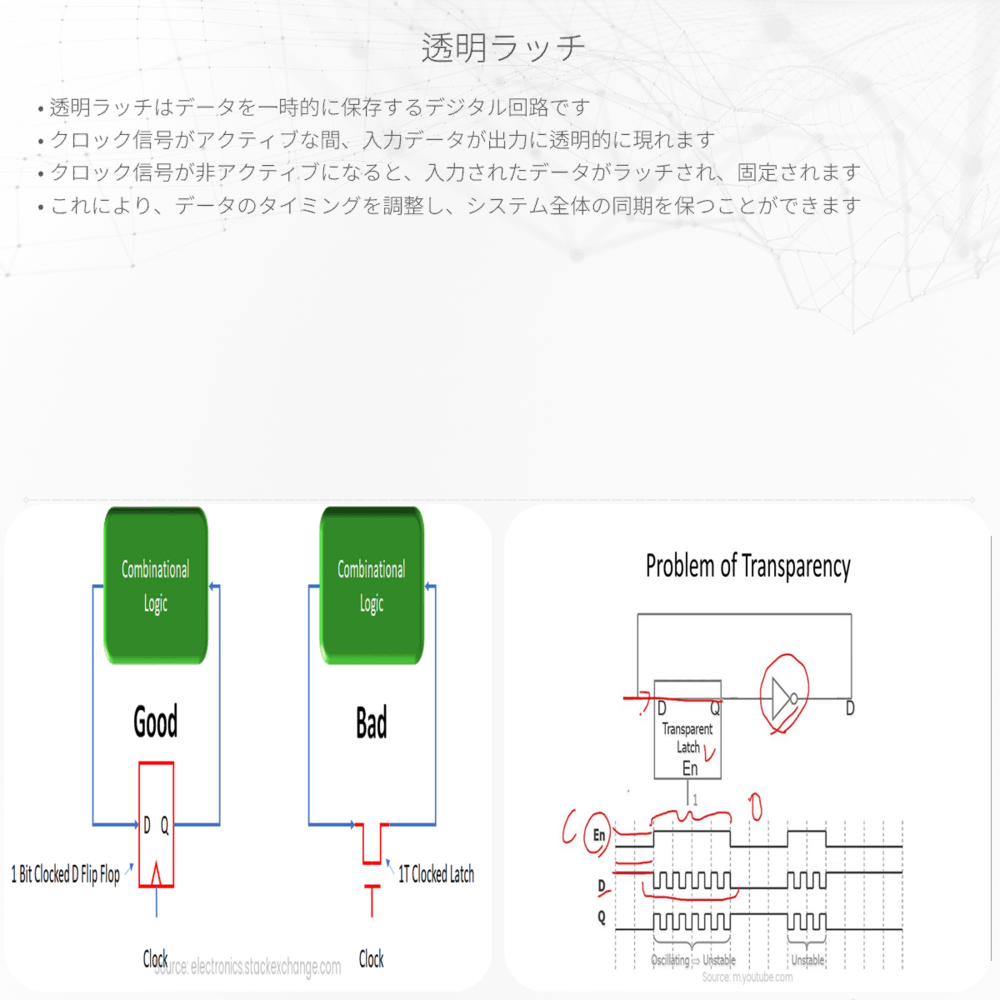

透明ラッチ（Transparent Latch）とは、電気信号を一時的に保存し、その信号が必要な時に出力するデジタル回路の一種です。データの格納と保持機能を持ち、「ラッチ」という名称が付いています。この名称は、ある状態を「固定する」という意味のモノから来ており、電子回路が信号を「キャッチして保持する」機能からつけられました。透明ラッチは、特にコンピュータのメモリシステムやビデオゲーム機など多くの電子機器に使用される重要なコンポーネントです。
透明ラッチの動作原理
透明ラッチは、通常、エネーブル信号と呼ばれる制御信号により動作します。エネーブル信号がアクティブな間、ラッチは入力信号をその出力に透明に通すことができます。ここで「透明」とは、入力の変化が直ちに出力に反映されることを意味します。しかし、エネーブル信号が非アクティブ状態になると、ラッチはその時点での入力信号を保持し、出力が固定されます。
- エネーブル信号がアクティブ（例えばハイレベル）→ ラッチは「透明」状態、入力が出力に反映される。
- エネーブル信号が非アクティブ（例えばローレベル）→ ラッチは入力を「保持」状態、出力が固定される。
この特性によって、デジタル回路は必要な瞬間だけデータを閲覧し、後で使用するためにデータを「保存」することができます。
透明ラッチの利点と用途
透明ラッチは、その単純さから、デジタルシステムの中で重要な役割を担っています。特に次のような特徴があります。
- データバスの動作中、データを一時保存することができる。
- 信号タイミングの調整が行え、システム全体の安定性が向上する。
- 比較的少ないトランジスタで構成されており、コスト効率が良い。
これらの利点により、透明ラッチはコンピュータのメモリ、周辺機器のインターフェース、データ受信機、そして一時的なデータストレージなどの幅広い用途で見ることができます。
まとめ
透明ラッチは、電子機器内でデータを一時的に蓄え、必要なタイミングで利用する際に不可欠なコンポーネントです。エネーブル信号によって「透明」状態と「保持」状態を切り替えることで、デジタルシステムの効率と信頼性を高めています。その単純な原理と広範な応用可能性により、透明ラッチは今日のテクノロジー社会における不可欠な役割を果たしているのです。
