軸方向リードヒューズは電子回路の保護に使われ、小型で直接基板にはんだ付け可能、信頼性が高い安全装置です。
軸方向リードヒューズについて
軸方向リードヒューズは、電気回路で使用される安全装置の一種です。これは、過剰な電流が流れたり、回路が過熱したりするのを防ぐためのもので、特定の条件下で回路から自らを切り離す能力を持っています。このようなヒューズは、その名の通り、軸方向にリードが出ている点が特徴で、両端のリード線を基板に直接はんだ付けして使用されます。
軸方向リードヒューズの構造と動作

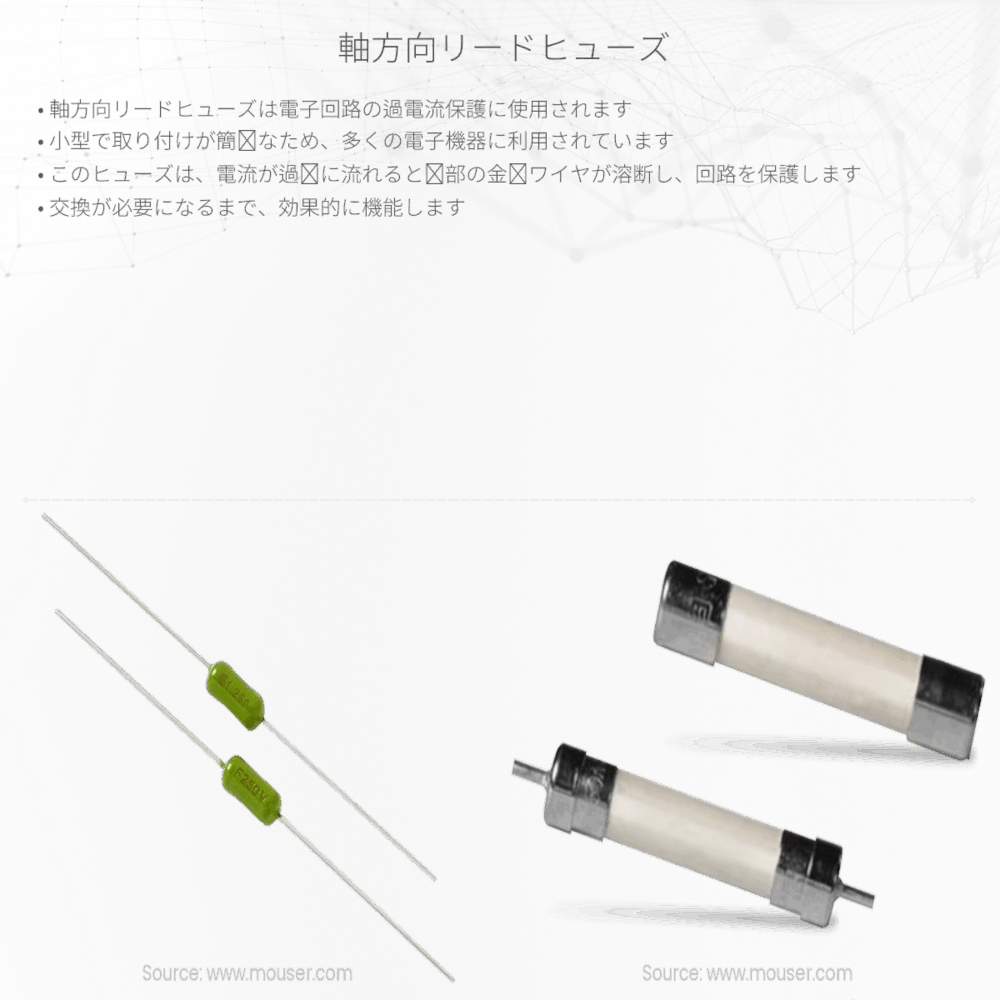

軸方向リードヒューズは、金属線や金属箔がガラスやセラミックの筒の中に封入されたものです。通常の使用下では、この金属部分が電流を伝えますが、電流が設計値を超えると熱が発生し、金属が溶けて回路から分離します。これによって過電流による回路のダメージや火災の危険を防ぎます。
軸方向リードヒューズの利点
- 小型化：軸方向リードヒューズはコンパクトに設計されており、省スペースでの使用が可能です。
- 簡単な取り付け：直接基板にはんだ付けできるため、組み立て工程が簡単になります。
- 高信頼性：ガラスやセラミック筒で保護されており、安定した性能を発揮します。
ヒューズの選定
ヒューズを選定する際には、以下の点を考慮する必要があります：
- 定格電流：ヒューズは、設計された電流値（定格電流）を超えた際に切れるように作られています。回路の正常な動作時の電流値よりも若干高い値を選ぶことが一般的です。
- 定格電圧：ヒューズは、特定の電圧範囲で適切に機能するように定格されています。使用する回路の電圧に適合するものを選びます。
- 断熱特性：過剰な電流が流れた場合にヒューズがどの程度の速さで切れるか、つまり反応速度を意味します。応答時間は、回路を保護する上で重要な要素です。
まとめ
軸方向リードヒューズは、回路を保護するために広く用いられている重要なコンポーネントです。小型でありながら回路を過電流から保護する役割を果たし、様々な電子機器の安全性を高めています。選定には定格電流、定格電圧、断熱特性を考慮し、正しいヒューズ選びが求められます。
