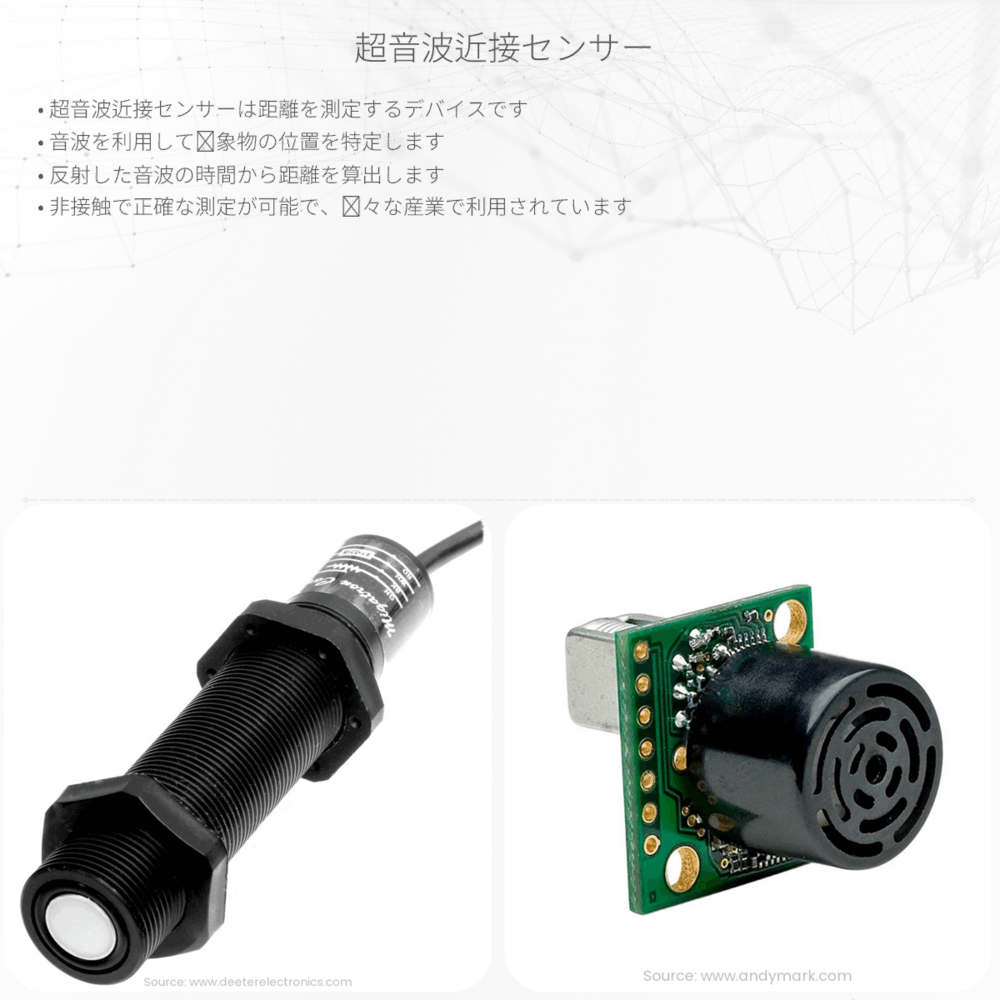

超音波近接センサーは非接触距離測定技術を活かし、自動車や工業分野で物体検出に使用されるデバイスです。
超音波近接センサーの原理
超音波近接センサーは、物体の存在や位置を検出するために使用されるデバイスです。このセンサーは、超音波を用いた距離測定を基本原理としています。目に見えない音波を使って周囲の環境を「感じる」ことができるため、自動車の駐車センサーや工業分野での物体検出など、多くの応用があります。
超音波の生成と受信
超音波近接センサーは、通常、超音波を発生させるトランスデューサーと、反射された超音波を受信するトランスデューサーから成り立っています。トランスデューサーは、電気信号を超音波信号に変換する役割をします。ピエゾ電素子や電磁素子がその一例です。
超音波の伝播と反射
センサーから発射された超音波は空気中を伝わり、何か物体に衝突するとその表面から反射して戻ってきます。超音波の速度は空気中でおおよそ毎秒343メートルであり、この速度は温度によってわずかに変動します。
距離の計算方法
センサーは、超音波が発信されてから受信されるまでの時間を計測します。そして、次式によって距離を計算します。
\[ 距離 = \frac{超音波の速度 * 往復時間}{2} \]
ここで、往復時間は物体までの行きと帰りの時間を合わせたものです。「2」で割る理由は、発信地点までの距離だけを求めたいためです。
応用例と利点
超音波近接センサーはその利点を活かして、さまざまな分野で使用されています。
- 自動車のパーキングアシスト: 車両の後方や側面にある障害物までの距離をドライバーに知らせます。
- 液体レベル測定: タンク内の液体の高さを計測するのに用いられることがあります。
- 産業用ロボット: 環境や物体との位置関係を測定し、ロボットの動作を制御します。
これらの応用において、超音波近接センサーは非接触であるため物体に影響を与えず、粉塵などの環境でも比較的正確な測定が可能な点が利点とされます。
まとめ
超音波近接センサーは、超音波を使った非接触距離測定技術を駆使した便利なツールです。その原理を理解することで、その応用範囲の広さと技術の進歩を垣間見ることができるでしょう。
