負電圧レギュレータについて解説した記事です。安定した負の出力電圧を提供し、電子回路の性能向上に不可欠です。

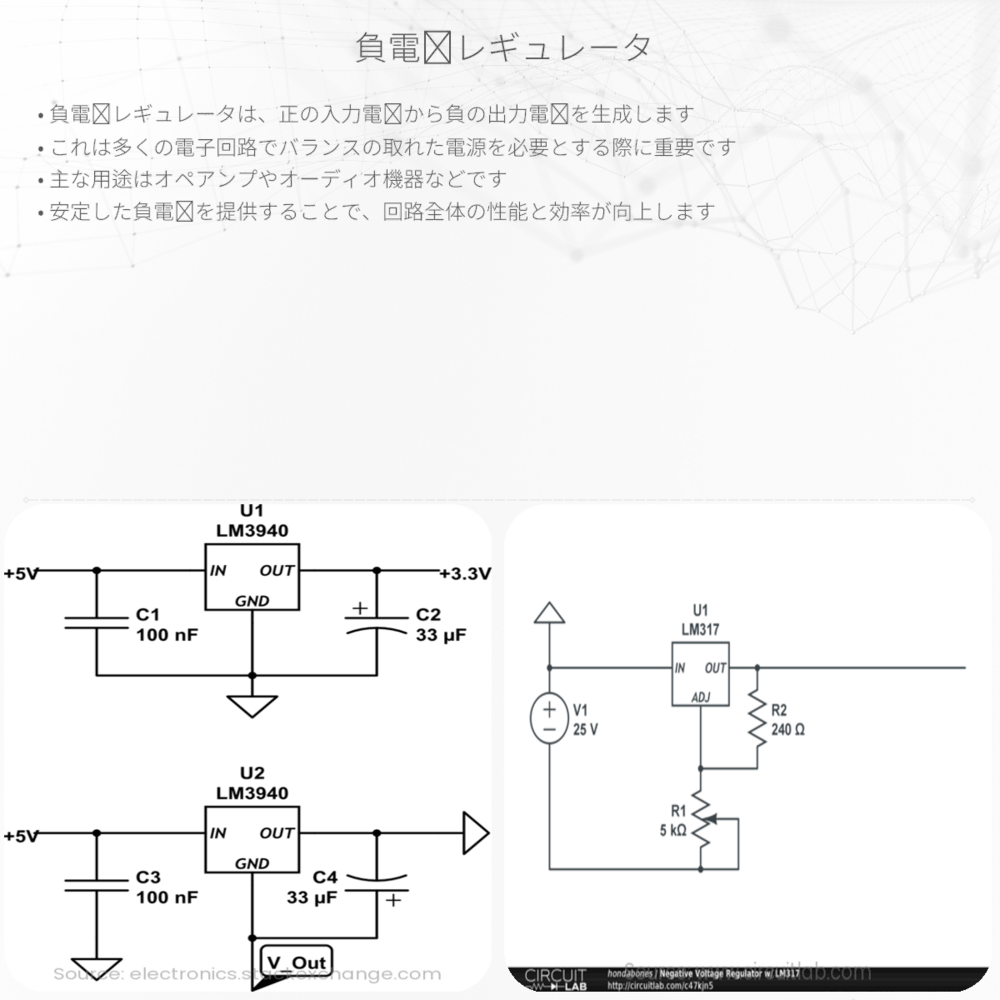

負電圧レギュレータとは
負電圧レギュレータは、名前の通り、所望の負の電圧を得るために使用されるデバイスです。電子回路において、特定の動作を行うためには正の電圧だけでなく負の電圧が必要となる場合があります。負電圧レギュレータは、これらの条件を満たすために重要な役割を果たします。
負電圧レギュレータの基本原理
負電圧レギュレータは、入力として与えられる負の電圧を安定化させ、一定の負の出力電圧を提供することを目的としています。電圧レギュレータは通常、トランジスタやジェネレーターの形で市販されており、特定の仕様に応じて回路内で使用されます。
負電圧レギュレータの使用例
- オペアンプ回路：オペアンプ（運用増幅器）は正と負の電源が必要であり、しばしば負電圧レギュレータによってそれが供給されます。
- デジタル回路：一部のデジタル回路は、ロジックレベルを設定するために負の参照電圧を使用することがあります。
- 発振器：発振器回路の一部では、波形を生成するために対称的な正負の電源が必要です。
負電圧レギュレータの種類
負電圧レギュレータには、主に固定型と可変型の2種類があります。固定型はあらかじめ決まった電圧を出力するのに対し、可変型はユーザーが必要に応じて出力電圧を調節できます。
負電圧レギュレータの重要性
負電圧レギュレータは、安定した電源を提供することで回路の性能を向上させます。電圧の変動があると、デバイスや回路が正しく機能しない可能性があります。したがって、レギュレータは電圧を均一に保つことによって、回路全体に対して一定の動作状態を維持することができます。
例えば、レギュレータがない場合、負の電源電圧がバッテリーの放電や外部のノイズによって変動する可能性があります。このような変動を防ぐことにより、負電圧レギュレータは信頼性の高い回路設計を可能にします。
まとめ
負電圧レギュレータは、様々な高度な電子回路における不可欠なコンポーネントです。それは、必要な負の電圧を供給し、電子機器が正しく機能するために必要な安定した電界環境を提供します。エンジニアリングの分野では、これらのレギュレータの理解と適切な使用は、信頼性と効率の高い電子設計の基礎を形成します。
