荷電量結合素子（CCD）について: 高感度な半導体デバイスであり、デジタルカメラや天文学で重要な役割を果たす技術。光を電気信号に変換し、低ノイズで高品質な画像を生成します。
荷電量結合素子とは

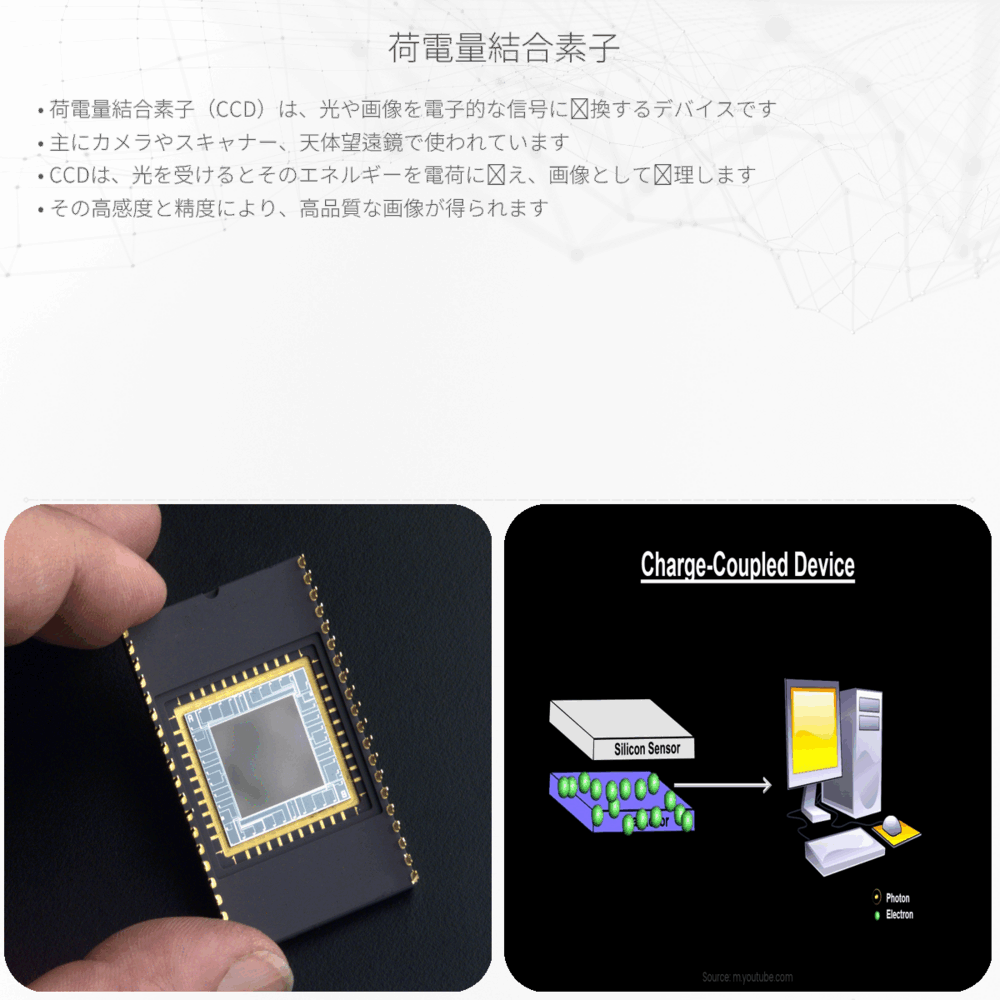

荷電量結合素子（Charge-Coupled Device: CCD）は、光やその他の形態のエネルギーを電気信号に変換するために使用される半導体デバイスです。この技術は、特にデジタルカメラや天文学などの分野において、画像捕捉に広く応用されています。CCDは高感度でありながら、ノイズが少ないために詳細な画像を生成することが可能です。
CCDの動作原理
CCDは、シリコンなどの半導体材料で作られた、多数の電荷を蓄えることができる微小な「井戸」を持つ配列で構成されています。これらの井戸はピクセルとして機能し、各ピクセルは一つ一つの光子（光の基本単位）を電荷として捕捉します。光子がシリコンに入射すると、電荷が生成され（光電効果）、井戸内に蓄えられていきます。
- 光子がピクセルに当たると、電子-正孔ペアが生成されます。
- 生成された電子はピクセル内に捕捉され、正孔は素早く基板に吸収されます。
- 露出時間が終了すると、各ピクセルに蓄積された電荷は隣接するピクセルに移動させられます。
- この電荷移動は、最終的に電荷を読み出し領域までシフトさせ、アナログ信号として外部に出力されます。
この過程で、連続したピクセルからの情報が一列に並べられ、全てのピクセルからのデータが電荷の形で一列にシフトされることを「電荷結合」と呼びます。
CCDの構造
基本的なCCDの構造は非常にシンプルです。主に以下の三つの層から構成されています：
- 受光層（光を受け取り、電荷を生成する層）
- 転送層（生成された電荷を読み出し領域へ移動させる層）
- 基板層（デバイスの構造的基盤となる層）
電荷を読み出すには、電極を使って電場を適用して電荷を次々と隣のピクセルへ移動させる必要があります。これを電荷転送といい、高精度かつ高速に実行する必要があります。
CCDの利点と応用
CCDは比較的にダイナミックレンジが広く、また線形応答特性が優れているため、さまざまな光の強さを精密に測定するのに適しています。CCDの主な利点は以下の通りです：
- 高感度であり、微弱な光も捉えることができる。
- ノイズが少なく、高品質な画像を生成する。
- シンプルな構造で信頼性が高い。
これにより、CCDはデジタルカメラや医療機器、天文学的検出器など、多岐にわたる応用が可能となっています。近年は、より高速で効率的なCMOS（Complementary Metal-Oxide-Semiconductor）センサーに部分的に取って代わられつつありますが、CCDは高解像度画像が要求される場合に依然として重要な役割を果たしています。
