線形同期モーターとは
線形同期モーターは、回転運動ではなく直線運動を生み出す電気モーターの一種です。このモーターは、主に高速鉄道システムや工場の自動化ラインなどに使用されています。線形同期モーターの主な特徴は、その推進力が電磁力によって直接生み出される点です。
線形同期モーターの原理
線形同期モーターは、回転する同期モーターの原理を直線運動に応用したものです。同期モーターでは、固定されたステーターに交流電流が流れることで回転磁場が生成され、これに同期して回転するローターに設置された永久磁石が磁場の影響を受けて回転します。
線形同期モーターでは、同様にステーターに対して交流電流が流れることで直線的な移動磁場を生成し、この移動磁場に同期して動く永久磁石または誘導体が設置されたスライダーが、それに応じて直線運動をします。

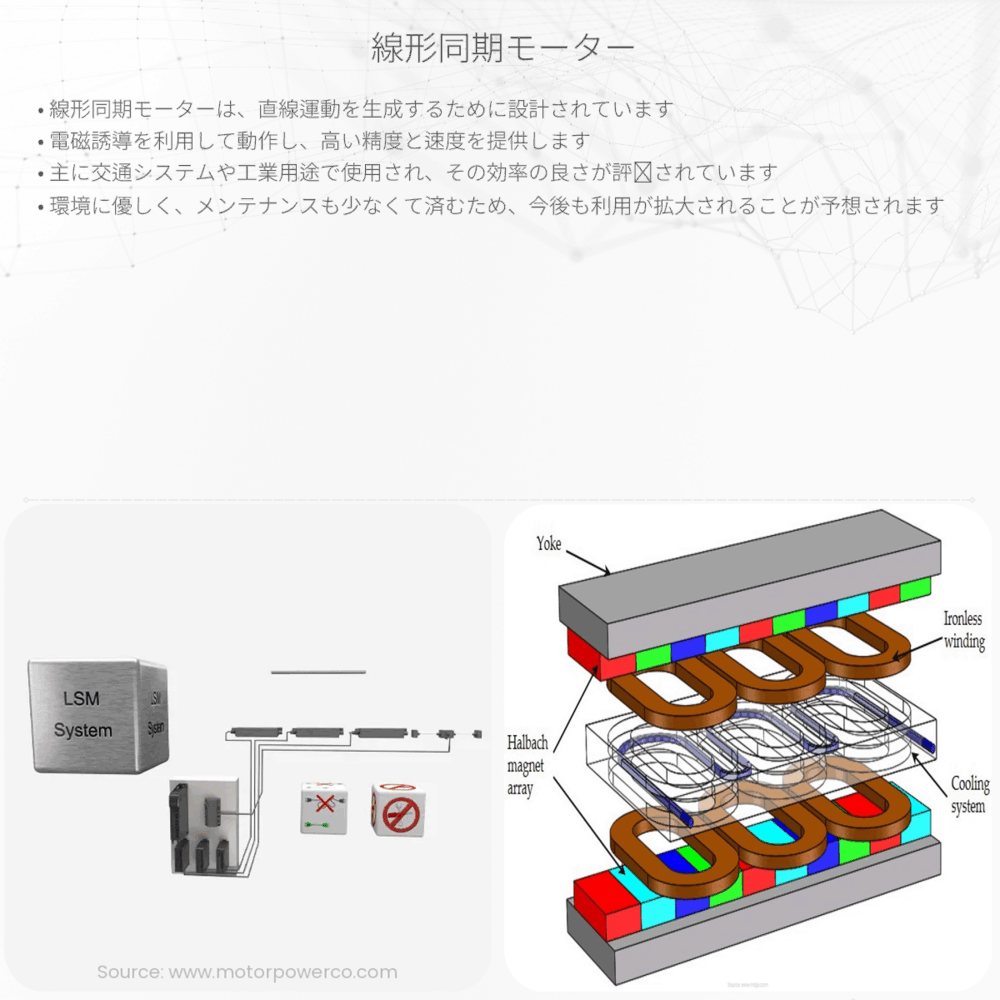

線形同期モーターのコンポーネント
- ステーター：通常、長いレールの形をしており、交流電流によって移動磁場を生成します。
- スライダー：磁気的に反応する部分で、ステーターに沿って動きます。永久磁石や電磁石が取り付けられていることが多いです。
- 制御装置：交流電流の位相や周波数を調整して、スライダーの速度や位置を制御します。
線形同期モーターの動作
線形同期モーターの動作は、交流電流の供給によって決定されます。ステーターに交流電流を流すと、進行波のような移動磁場が生成されます。この磁場がスライダー上の永久磁石に影響を与え、磁石は磁場の動きに合わせて同期して移動します。スライダーの速度は、ステーターに供給される電流の周波数によって制御されます。
このモーターはその効率の高さと、直線運動を生み出すことができるという独自の特徴により、様々な産業で重要な役割を担っています。一例として、磁気浮上式の鉄道システムであるリニアモーターカーに利用されているほか、精密な位置決めが要求される工業産業でも使用されます。
線形同期モーターの利点
- 高速運転：移動磁場を用いることで、高速で安定した直線運動を実現できます。
- 高精度の位置制御：制御装置を使用することで、非常に正確な位置決めが可能になります。
- 省エネルギー：必要な部分にのみエネルギーを供給することが可能なため、エネルギー効率が良いです。
- メンテナンスの容易さ：回転部分がないため、摩耗が少なくメンテナンスが容易です。
以上、線形同期モーターの基本的な原理と利点について解説しました。線形同期モーターは、今後ますます多くの分野で応用される可能性を秘めています。
