非接触伝達装置である空隙変調付き磁気ギアの基礎、構造、動作原理、応用について解説し、電気工学と磁気学の重要性を紹介します。
空隙変調付き磁気ギアの基礎
空隙変調付き磁気ギアは、機械的連結を必要としない非接触伝達機構で、電気と磁気の相互作用を利用して動力を伝達する装置です。従来のギアとは異なり、物理的な接触がないため、摩耗が少なく、メンテナンスが容易というメリットがあります。しかし、各要素の関係性を理解するためには、電気と磁気の基本原理について少し学ぶ必要があります。
電気と磁気の関係
電気と磁気は互いに関連する現象です。電流が流れる導体周りには磁場が発生し（アンペールの法則）、また、磁場の変化は電場を誘発する（ファラデーの電磁誘導の法則）です。この相互作用を利用して、空隙変調付き磁気ギアは動作します。
空隙変調付き磁気ギアの構造

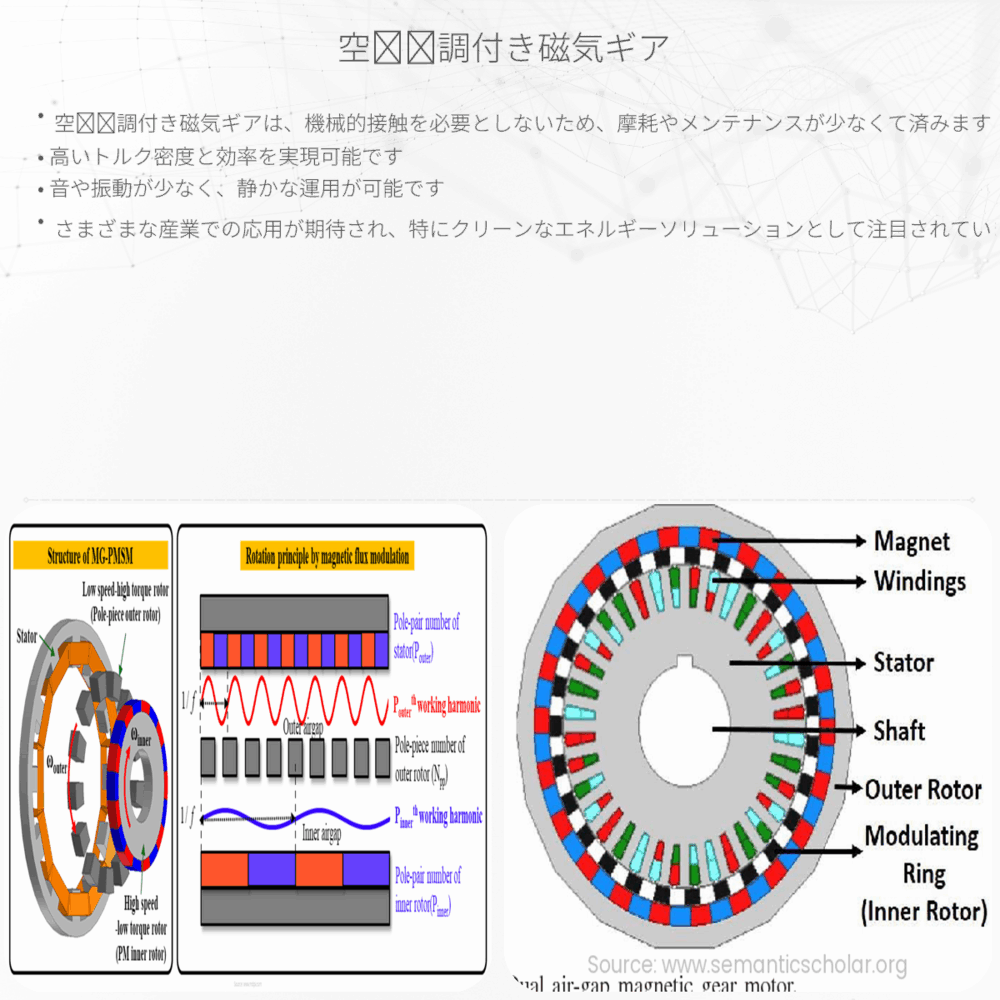

空隙変調付き磁気ギアは主に三つの部分から構成されています。
- 外側のロータ（外輪）: 恒久磁石または電磁石が配置され、磁場を生成します。
- 内側のロータ（内輪）: 通常、外側ロータよりも小さい恒久磁石または電磁石が配置され、磁場を生成します。
- 変調極: 上述した二つのロータ間に位置し、磁場の変調を行う非磁性材料でできた部品です。
外側のロータと内側のロータに配置された磁石の数は通常異なっていて、こうすることで磁場の変調が可能になります。
空隙変調と動力伝達のメカニズム
空隙変調付き磁気ギアの鍵となるのは、変調極と呼ばれる部分です。外側ロータと内側ロータの磁極が直接整列しないように、空隙変調部はこの二つのロータの間に入り込み、磁極の配置を変化させます。結果として、外側ロータの磁場は変調され、内側ロータに影響を及ぼし、トルクが伝達されることになります。
具体的には、外側ロータに生じる磁場のパターンが変調極を介して内側ロータに伝わり、内側ロータがそれに応じて回転します。ギア比は外側ロータと内側ロータの磁極の数に依存しますが、一般的には以下の式で表すことができます：
\[ ギア比 = \frac{外側ロータの磁極の数}{内側ロータの磁極の数} \]
この原理を利用することで、物理的な接触や潤滑油が全く不要となり、結果的にはメンテナンスフリーで高効率な動力伝達が可能です。
空隙変調付き磁気ギアの応用
空隙変調付き磁気ギアの非接触特性は、高精度なスピード制御が必要な場所や、摩耗やメンテナンスのコストが問題となる環境に適しています。例えば、風力発電のタービンや電気自動車のドライブトレインなどに利用されています。
この技術は清潔で効率的な動力伝達を求める未来のエネルギーシステムや産業での利用が期待されています。しかし、磁気ギアの設計と最適化は複雑で、電気工学や磁気学の知識が深い理解と精密な計算を必要とします。
総じて、空隙変調付き磁気ギアは、電気と磁気の法則を巧みに利用して、伝統的な機械的ギアにはない多くの利点を備えた革新的なソリューションです。比較的新しい技術ながら、そのポテンシャルは非常に高く、今後さまざまな分野での応用が進むことが予想されます。
