磁粒子検査装置の原理とプロセスを解説、微細な欠陥を非破壊で検出する技術とその工業用途について詳しく説明します。

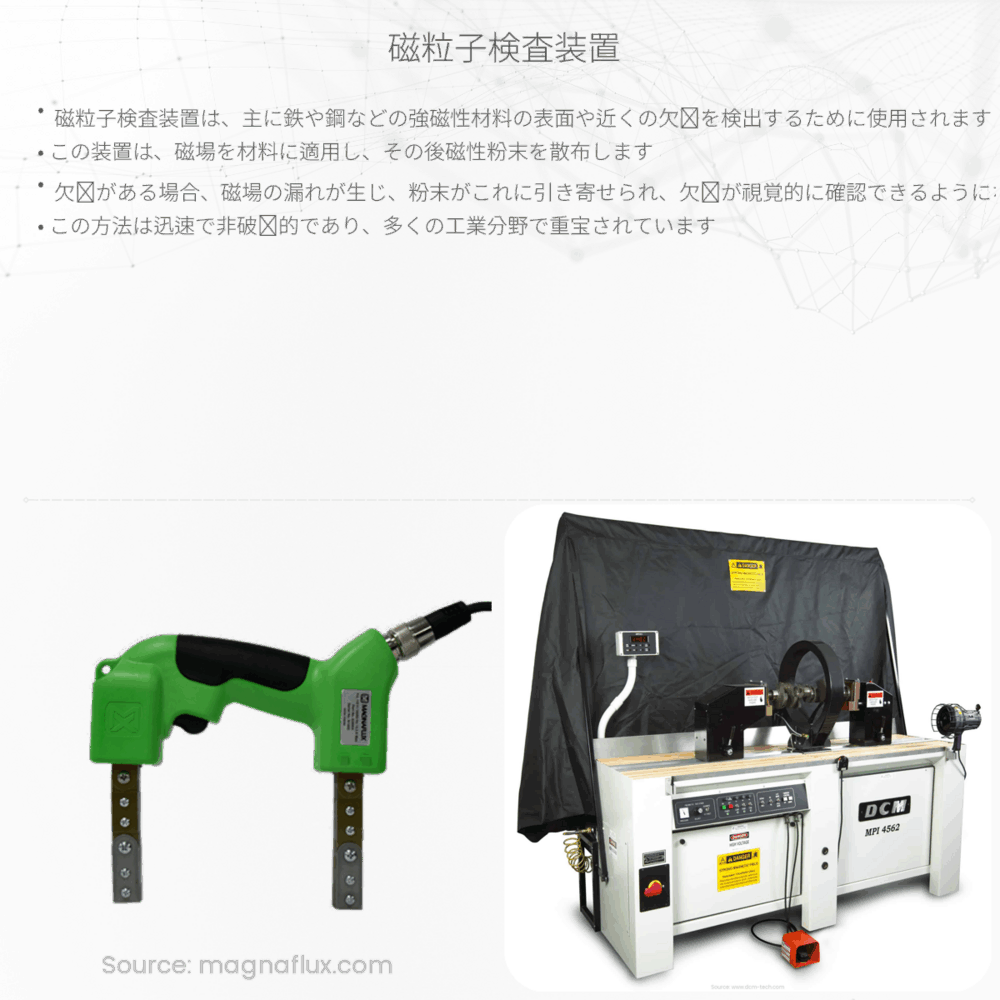

磁粒子検査装置とその原理
磁粒子検査装置とは、材料の表面や表面近くの微細な欠陥を非破壊で検出するための工業用の試験装置です。これは特に金属などの磁性体の検査に使用される技術であり、航空機、自動車、鉄道、発電施設などの安全確保が求められる分野で幅広く活用されています。
磁粒子検査の基本原理
磁粒子検査の基本原理は、磁性体に磁場を適用することで生じる磁気の異常を利用することにあります。磁性体に磁場を印加すると、材料は磁化され、磁力線が材料を通って流れます。もし材料内部や表面に亀裂や欠陥がある場合、その欠陥の場所で磁力線の流れが乱れ、漏れ磁束と呼ばれる現象が生じます。
検査のプロセス
- 磁化：検査対象の材料を磁化します。直流または交流の電流を用いて磁場を発生させることにより、材料内に磁束が形成されます。
- 磁粒子の適用：磁化された表面に微細な磁粒子を散布します。この粒子は通常、鉄の粉末であり、液体に浮遊させた状態で使用されることもあります。
- 観察：欠陥部に漏れ磁束が生じると、散布された磁粒子が漏れ磁束の場所に引き寄せられ、集まって欠陥の位置を示します。
- 結果の解釈：磁粒子が集まったパターンを観察し、その形状や分布から欠陥の特徴を評価します。
磁粒子検査における注意点
磁粒子検査には高度な技術が要求されます。適切な磁化レベルの選定、正確な磁粒子の適用、そして観察の際の専門的な知識が必要となります。また、検査の精度を保つためには、磁化された材料表面がきれいで、磁粒子が均一に散布されることが重要です。欠陥が非磁性層によって隠されていないことを確認する必要もあります。
磁粒子検査装置の使い方を理解し、それを用いて得られた結果を適切に解釈することで、さまざまな産業分野での安全保障と品質保証に貢献することができます。
