磁気流量計は流体の流量を非接触で計測する工業用計器で、ファラデーの電磁誘導法則を応用し、水処理から製薬まで幅広く利用されています。
磁気流量計とは
磁気流量計は、その名の通り、磁場を利用して流体の流量を計測する計器です。多くの工業分野で用いられ、特に液体の正確な流量が必要とされる場面で活躍しています。水処理施設や化学製品の製造、製薬業界など、幅広い分野で見られる重要な工具です。
磁気流量計の原理
磁気流量計の基本原理は、ファラデーの電磁誘導の法則に基づいています。ファラデーの法則は、磁場の中を動く導体が電圧を生じるという現象を説明しており、この性質を利用して流量を計測するのが磁気流量計です。
公式で説明すると、次のようになります：
\[ E = B * v * d \]
ここで、
- \(E\)は誘導された電圧（ボルト単位）です。
- \(B\)は磁場の強さ（テスラ単位）です。
- \(v\)は液体の流速（メートル毎秒単位）です。
- \(d\)は電極間の距離（メートル単位）です。
液体が磁場の中を流れるとき、液体の速度に比例して電圧が発生します。この電圧を測定することで、流れる液体の速度、そして流量を算出することができます。

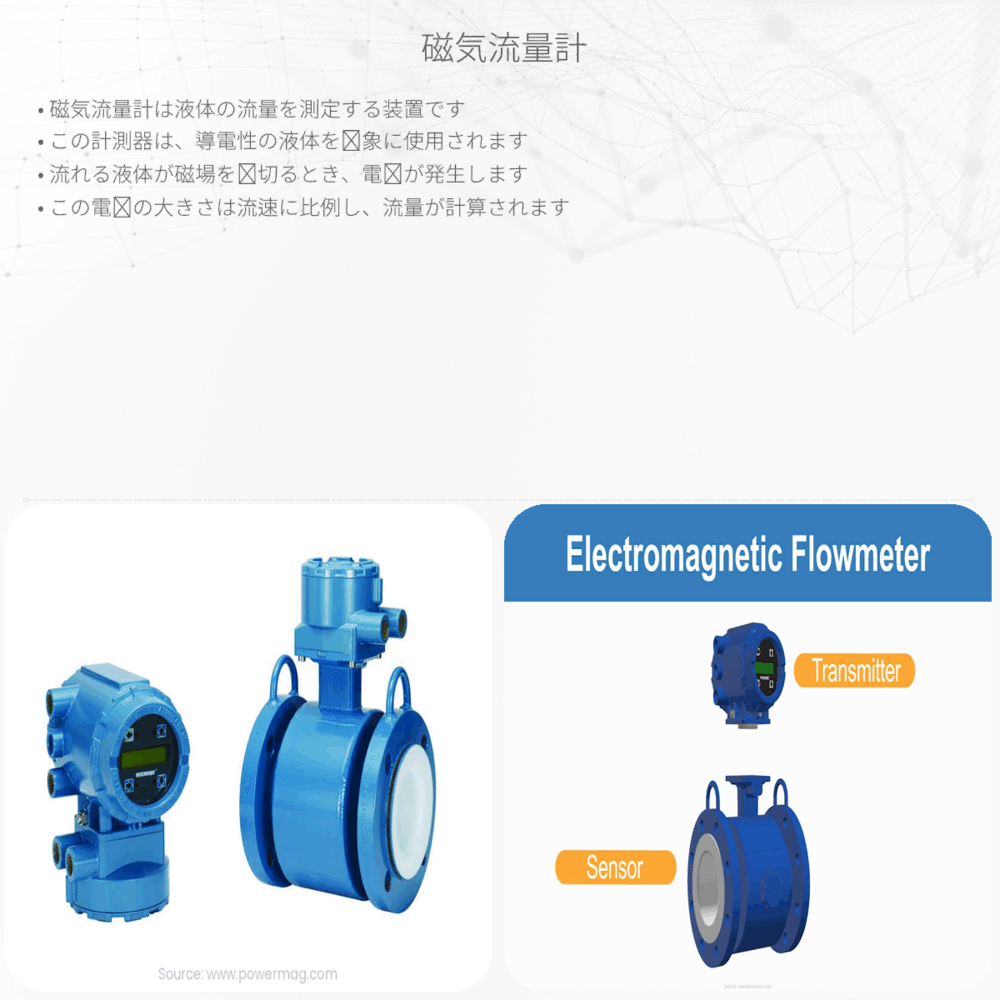

磁気流量計の構成要素
- 流体が流れる管：流体が通る主要なパスです。
- 磁石：管の外側に取り付けられ、管内の流体に磁場を生成します。
- 電極：管内に設置され、誘導される電圧を検出します。
- 変換器：検出された電圧をアナログやデジタル信号に変換し、表示や制御システムへ送ります。
磁気流量計の利点
- 非接触測定：流体に直接触れずに測定できるため、摩耗や汚染のリスクが低いです。
- 広範囲の流体に適用可能：導電性の液体であれば測定可能です。
- 流速や流れの方向に左右されにくい：等方的な測定が可能です。
- メンテナンスが容易：動く部品が少なく、長期の信頼性が保たれます。
磁気流量計は最新の工業自動化機器と非常に相性が良く、その精度高い測定は多くのプロセス制御の現場で信頼されています。一般消費者は日々の生活でこの装置を見ることはほとんどありませんが、私たちが使っている水道水の流量を管理したり、食品や薬品の品質を保つためには欠かせないため、磁気流量計は間接的に私たちの生活を支える大切な技術の一つと言えるでしょう。
