磁気ポテンショメーターは電流と磁場の相互作用を利用し、位置や角度などを正確に測定する装置で、工業から航空機制御まで応用されています。

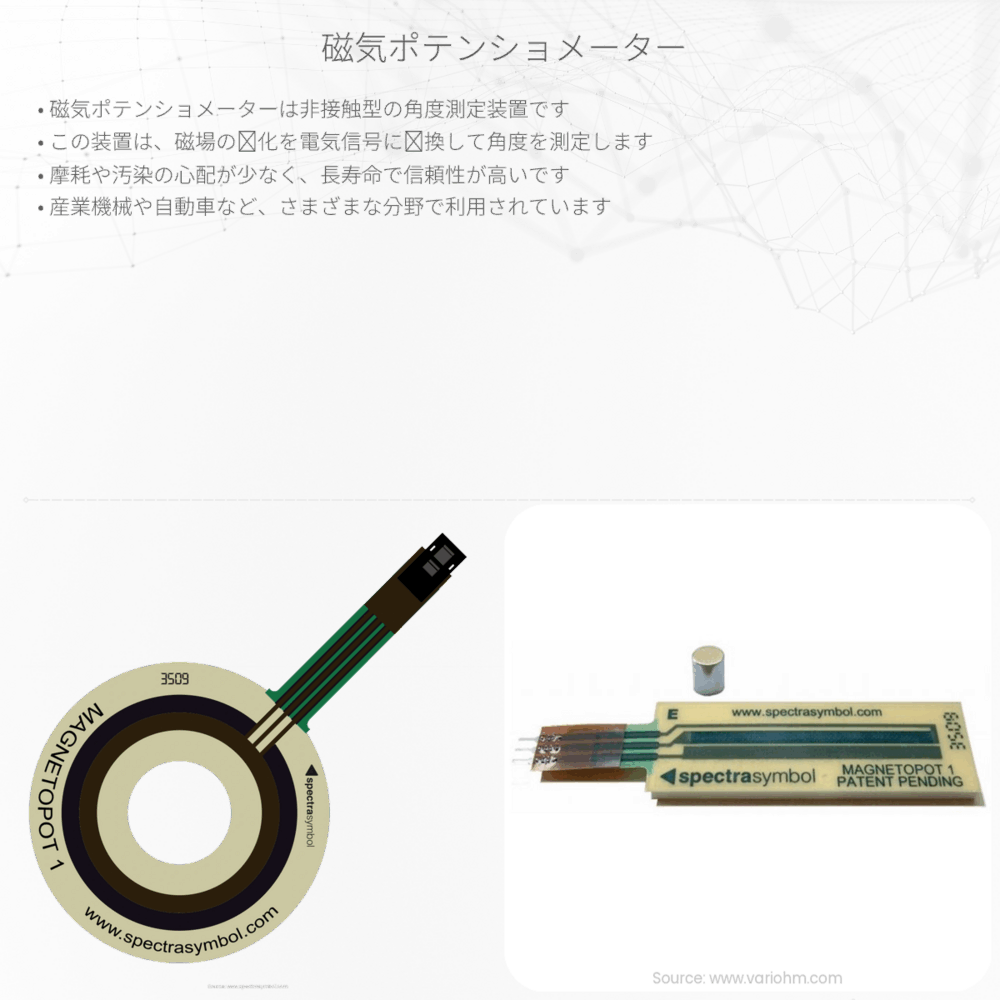

磁気ポテンショメーターとは
磁気ポテンショメーターは、磁場の強さや方向を測定するための装置です。基本的な原理は、電磁気学の法則に基づいており、特定の材料が外部磁場に反応して電位差を生じる性質を利用しています。この装置は、位置センサー、角度センサー、さらには物理実験などの多岐にわたる応用が可能です。
動作原理
磁気ポテンショメーターの心臓部は、通常「ホール素子」と呼ばれる半導体です。ホール素子はホール効果を利用しており、電流が流れる導体に垂直な磁場をかけると、導体の横断面に電圧が発生します。この電圧は、磁場の強さに比例して変化し、それを測定することで磁場の強さを知ることができます。
ホール効果の基本式
ホール効果による電位差（ホール電圧）VHは、次の式で与えられます：
VH = (B * I) / (n * e * d)
- B: 磁束密度
- I: 導体を流れる電流
- n: 導体の電荷キャリア密度
- e: 電子の電荷
- d: 導体の厚さ
磁気ポテンショメーターの用途
現代の技術の中で、磁気ポテンショメーターは様々な分野で重要な役割を果たしています。例えば、自動車の電子スロットル制御、工業用ロボットの関節位置検出、航空機の操縦システムなど、精密な位置や速度のフィードバックが必要なところでは、この技術が広く利用されています。
利点と限界
磁気ポテンショメーターは、機械的接触を必要としないため摩擦が生じず、長寿命で信頼性が高く、また非常に高速な応答を可能にします。しかしながら、測定精度は周囲の温度変化や他の磁場の影響を受けやすいという限界もあります。これらの問題を軽減するために、装置のキャリブレーションや環境条件の制御に注意する必要があります。
この技術の基本を理解することで、我々の身の回りにある多くのシステムの動作原理や設計について深い洞察を得ることができます。磁気ポテンショメーターの知識は、物理や工学の世界でのさらなる学習や研究において、強力な基礎となりえるでしょう。
