磁気コア | 仕組みと応用

磁気コアの仕組みと応用について詳しく解説。電磁誘導や変圧器の効率を高める鍵となる強磁性材料の性質とは？

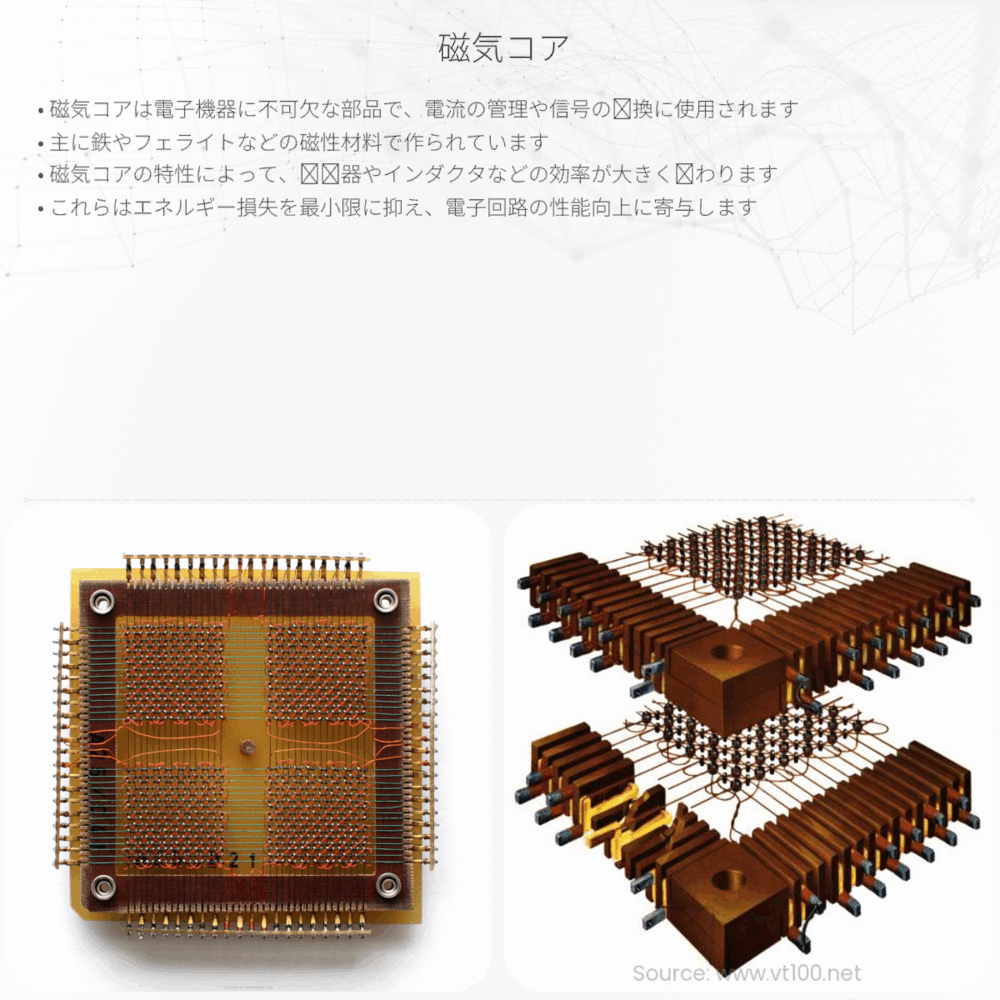

磁気コアについて

電気と磁気は互いに関連しており、この関係性の根底にあるのが磁気コアです。磁気コアとは、電磁誘導や変圧器、インダクタなどの電気機器の性能を向上させるために使用される材料のことです。この記事では、磁気コアがどのように働くのか、その物理的原理と実際の応用例を理解しやすい言葉で説明します。

磁気コアは、主に鉄やニッケルのような強磁性材料で作られています。これらの材料は、磁場を簡単に通すことができる性質を持っており、透磁率が高いと言われます。透磁率が高い材料を使用することで、磁場を集中させ、電磁装置の効率を大幅に向上させることができるのです。

磁気コアの重要な概念にヒステリシス損があります。これは磁性材料が磁化された際に発生するエネルギー損失であり、この損失はヒステリシスループの面積で表されます。磁気コア材料は、ヒステリシス損が少ないことが求められます。

変圧器は、電圧を変化させるための装置であり、磁気コアはその中心部分をなしています。変圧器における磁気コアの役割は、一次コイルから生成される交番磁場を効果的に二次コイルに伝達することです。これによって、電圧の上昇または降下が実現されます。

インダクタは、電流の変化に反抗する性質を持ち、エネルギーを磁場の形で貯蔵することができる電子部品です。磁気コアは、インダクタの中に挿入されることでそのインダクタンスを増加させます。これにより、同じサイズのインダクタでより多くのエネルギーを貯蔵することが可能になります。

磁気コアは電子機器の多くの部分で見られ、その例としては、電源トランス、チョーク、フィルタ、記憶装置、センサーなどがあります。これらの機器の効率は、適切な磁気コアの選択によって大きく左右されるため、磁気コアの材質や形状はその用途に応じて慎重に選ばれます。

エネルギーを無駄にすることなく電力を伝達し、電子機器の性能を最適化するためには、磁気コアの理解が不可欠です。このようにして、磁気コアは電気と磁気の世界をつなぐ重要な役割を担っています。
