真空ダイオードの原理や歴史的背景、整流作用と現代での応用について解説。電子工学の基礎を築いたこの重要なデバイスを学びます。

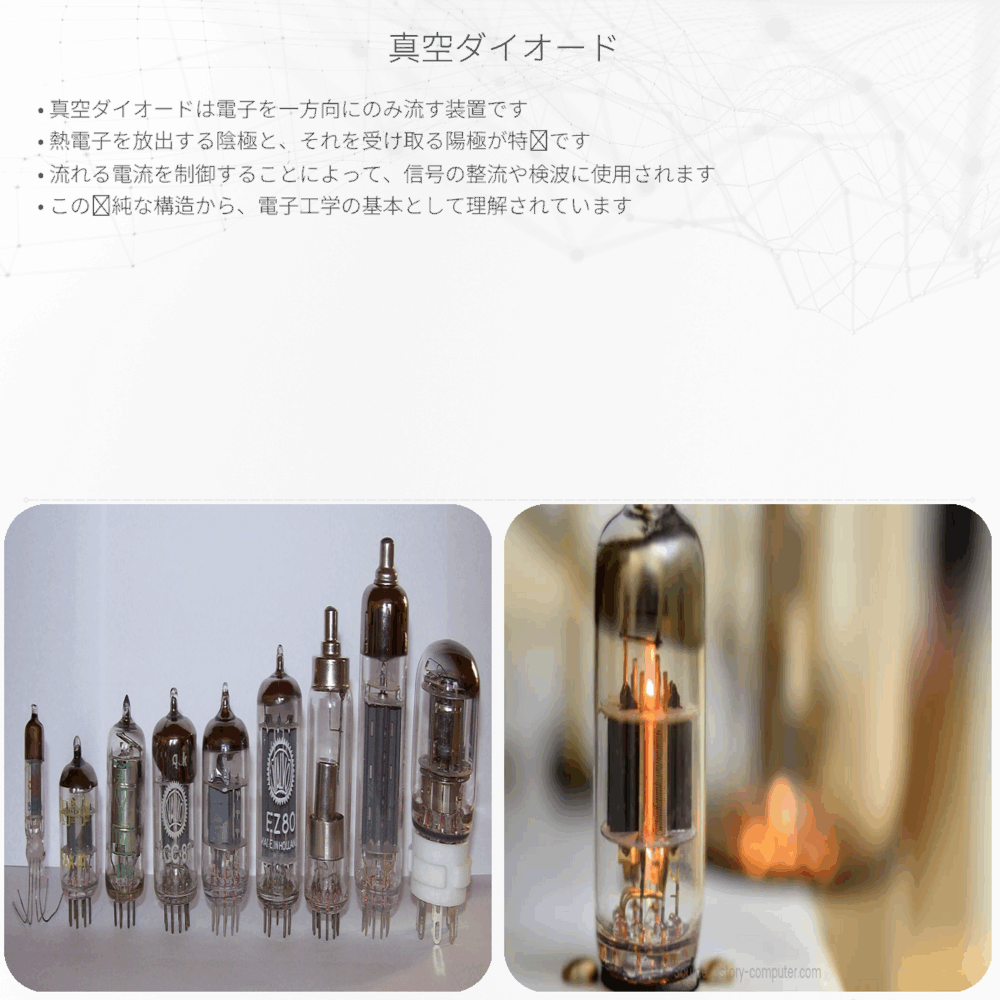

真空ダイオードとは
真空ダイオードは、電子が真空中を流れることを利用した最もシンプルな電子デバイスです。これは二つの電極、すなわち陰極（カソード）と陽極（アノード）から成り立っています。真空ダイオードは、現代の電子工学の基礎を築く、歴史的に重要な発明の一つです。
真空ダイオードの動作原理
真空ダイオードの基本的な原理は、電子がカソードからアノードへと流れることです。陰極では、高温によって電子が放出され、これを「熱電子放出」と呼びます。真空中を自由に動くことができる電子は、陽極に向かって加速され、電流を生じさせます。
- 電子放出：高温になったカソードから電子が放出されます。
- 加速：放出された電子はアノードに向けて電場によって加速されます。
- 電流生成：電子がアノードに衝突することで電流が生じます。
この過程は以下の式で表されます：
- \( I = A \cdot T^2 \cdot e^{(-b / T)} \)
ここで \( I \) は電流, \( A \) は放出される電子の量を表す定数, \( T \) はカソードの温度, \( b \) は物質特有の定数を表します。
整流作用
真空ダイオードの重要な特徴の一つが整流作用です。これは、真空ダイオードが電流を一方向にのみ流すことを可能にします。陽極に正の電圧をかけると電子が流れ、電流が生じますが、陰極に正の電圧をかけると電流は生じません。この性質により、交流を直流に変換する整流器として使われていました。
真空ダイオードの応用
真空ダイオードは、初期の無線通信や音声放送、さらには初期の電子計算機においても使用されていました。現在では半導体ダイオードにその役割が大部分取って代わられていますが、特定の高周波や高電圧の応用においては、真空ダイオードが使われることもあります。
まとめ
真空ダイオードは、電子の熱電子放出という現象と、電流が一方向にだけ流れる整流作用を基に動作します。交流を直流に変換する整流器としての役割は、現在では半導体によって広く行われていますが、このシンプルなデバイスは電子工学史において重要な足跡を残しました。
