溶接ケーブルの選択基準、構造、電気的特性と安全な取り扱い方法について解説し、溶接作業の効率と安全性を高めるための情報を提供します。

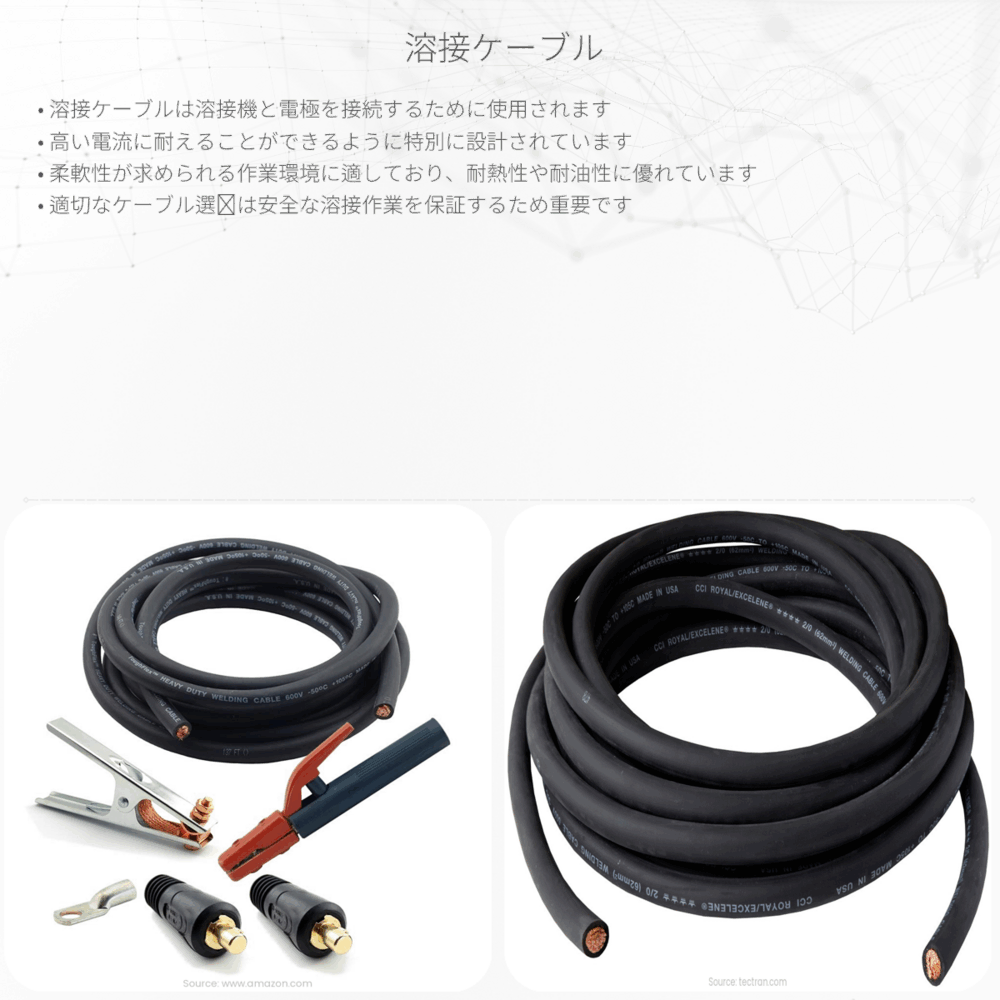

溶接ケーブルの基本
溶接ケーブルとは、電気溶接において溶接機から溶接電極まで電流を供給するための専用のケーブルです。これらのケーブルは、高い電流を長時間にわたって安全に伝達する必要があり、そのために特別な設計が施されています。溶接作業の効率と安全性を確保するために、溶接ケーブルの選択と扱い方を理解することが重要です。
溶接ケーブルの構造
溶接ケーブルは、電気伝導性が高く柔軟性を持った銅線を芯材として使用しています。ケーブルの外側は、耐熱性・耐油性・耐候性に優れたゴムや合成樹脂で被覆されています。これにより、溶接ケーブルは過酷な環境下でも機能を維持し続けることができます。
溶接ケーブルの選定基準
溶接ケーブルを選定するには、以下の点を考慮する必要があります。
- 電流容量：ケーブルが安全に扱える最大電流。過剰な電流はケーブルの発熱を引き起こし、損傷の原因となります。
- 長さ：ケーブル長は電圧降下に影響を与えます。長ければ長いほど、より多くの電圧降下が発生し、効率が低下します。
- 柔軟性：溶接作業は多様な動きを伴うため、ケーブルは適度な柔軟性が求められます。
- 耐久性：ケーブルは機械的損傷、高温、化学物質に対する耐性が必要です。
溶接ケーブルの電気的特性
溶接ケーブルの電気的特性には、オームの法則が適用されます。この法則によれば電圧(V)、電流(I)、抵抗(R)の関係は次のように表されます。
V = I * R
ケーブルの抵抗は、その長さ、断面積、および使用される材料によって決定されます。抵抗が低いほど、より多くの電流を効率良く伝達することが可能です。しかし、ケーブルが細いと抵抗が増加し、長すぎる場合には電圧降下が発生するため、これらの要素は適切にバランスをとる必要があります。
安全な溶接ケーブルの取り扱い
溶接ケーブルを使用する際には、以下の安全対策を必ず守るべきです。
- 定期的な検査を行い、被覆の損傷や露出した電線がないことを確認します。
- 最大電流容量を超えないようにします。
- ケーブルを直接引きずったり、鋭利な物体の上を通さないようにします。
- 高温の表面の上など、ケーブルに損傷を与える可能性がある場所への接触は避けます。
このように溶接ケーブルは、溶接作業の安全性と効率性に直結する重要な構成要素です。正確な選定と適切な取り扱いによって、長期にわたってその機能性を維持することができます。
