歪みゲージ加速度計の原理
歪みゲージ加速度計は、物体の加速度を測定するセンサーの一つです。このデバイスは、歪みゲージという特殊なセンサーを利用して物体が受ける加速度によって生じる力を検出します。歪みゲージは導体や半導体の線材から成り、伸縮することによってその電気抵抗が変化する性質を持っています。
電気抵抗の変化をどう計測するか

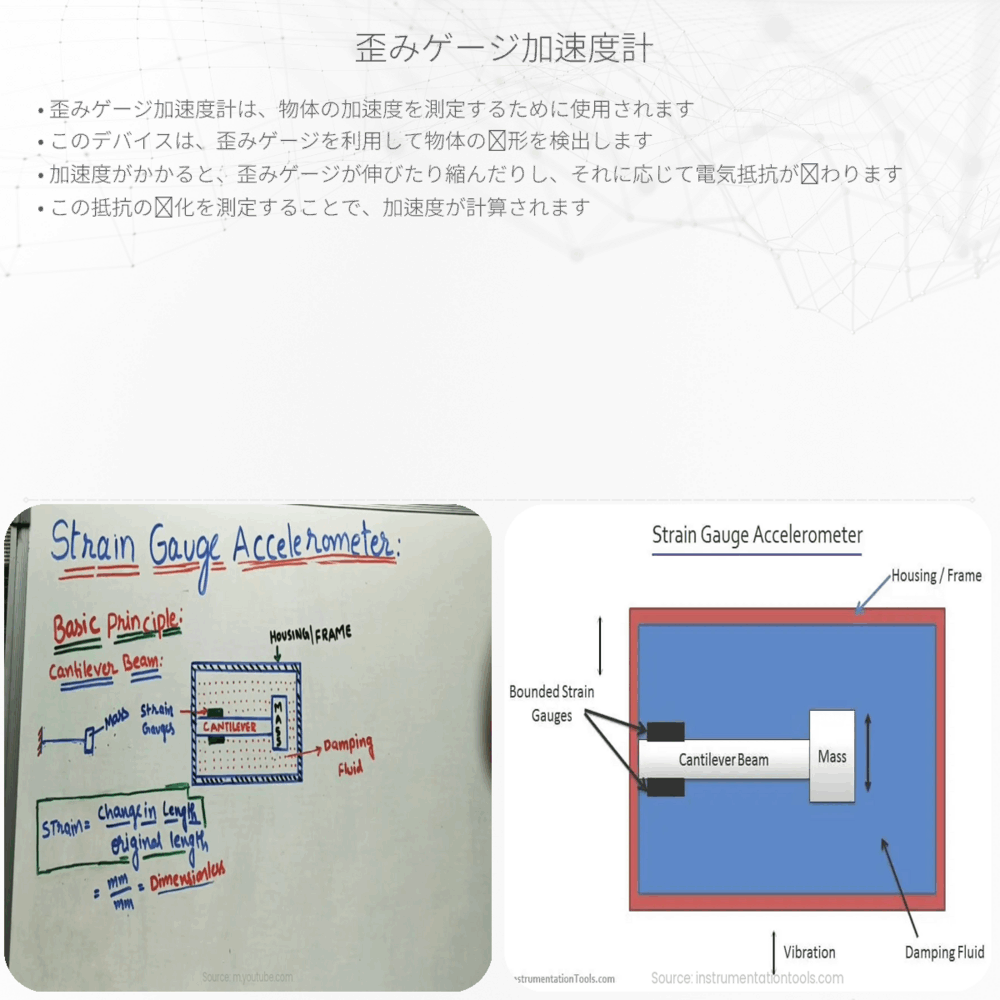

加速度計においては、歪みゲージが貼り付けられた質量を持つビームまたはカンチレバーに力が加わると、そのビームが曲がることによって歪みゲージが伸びたり縮んだりします。この伸縮により、歪みゲージの電気抵抗が変化し、この抵抗の変化を測定することにより、加速度を計測することができます。
抵抗の変化は、通常、ホイートストンブリッジという回路で測定されます。これは４つの抵抗からなる回路で、そのうちの一つまたは複数が歪ゲージである場合が多いです。ホイートストンブリッジはバランスを取るために調整されており、歪みゲージの抵抗が変化するとそのバランスが崩れ、電圧の変化として観測することができます。この電圧の変化が、加速度に直接関連しています。
利用される方程式
歪みゲージの基本的な関係式は次のように表されます:
- ΔR / R = k * ε
ここで、ΔRは抵抗の変化量、Rは元の抵抗値、kはゲージファクター（歪みゲージの感度を示す定数）、ε（イプシロン）はひずみ（歪みの度合い）です。
加速度をa、質量をm、変形したビームの長さをLとした場合、受ける力Fは次のようにニュートンの第二法則から表すことができます:
- F = m * a
そして、この力によるひずみεは以下の方程式で与えられます:
- ε = F / (Y * A)
Yは材料のヤング率（材料の剛性を表す物理量）、Aはビームの断面積です。
応用と実例
歪みゲージ加速度計は、自動車のクラッシュテスト、航空機の構造的健全性の評価、建築構造物のモニタリングなど、さまざまな領域で利用されます。小型で精密な測定が可能であり、とりわけ動的な力を計測するのに非常に有効です。
現代の技術では、微細な変化を高精度でキャッチするセンサーが必須となっており、それを現実の問題解決に応用することで、より安全で効率的なシステムの構築が進められています。歪みゲージ加速度計はそのような進歩の一端を担う重要な技術であり、今後も多方面での発展が期待されます。
