接合電界効果トランジスタ（JFET）は電流を制御するために電界を使用する半導体デバイスであり、スイッチや増幅器として利用されます。
接合電界効果トランジスタ（JFET）とは？
接合電界効果トランジスタ（JFET: Junction Field-Effect Transistor）は、電界を利用して電流の流れを制御する半導体デバイスです。トランジスタは、アナログやデジタルの両方の回路においてスイッチや増幅器として広く用いられています。JFETは、その動作が電界（電気を制御するために使う力）によって決定されるため「電界効果トランジスタ」と呼ばれています。

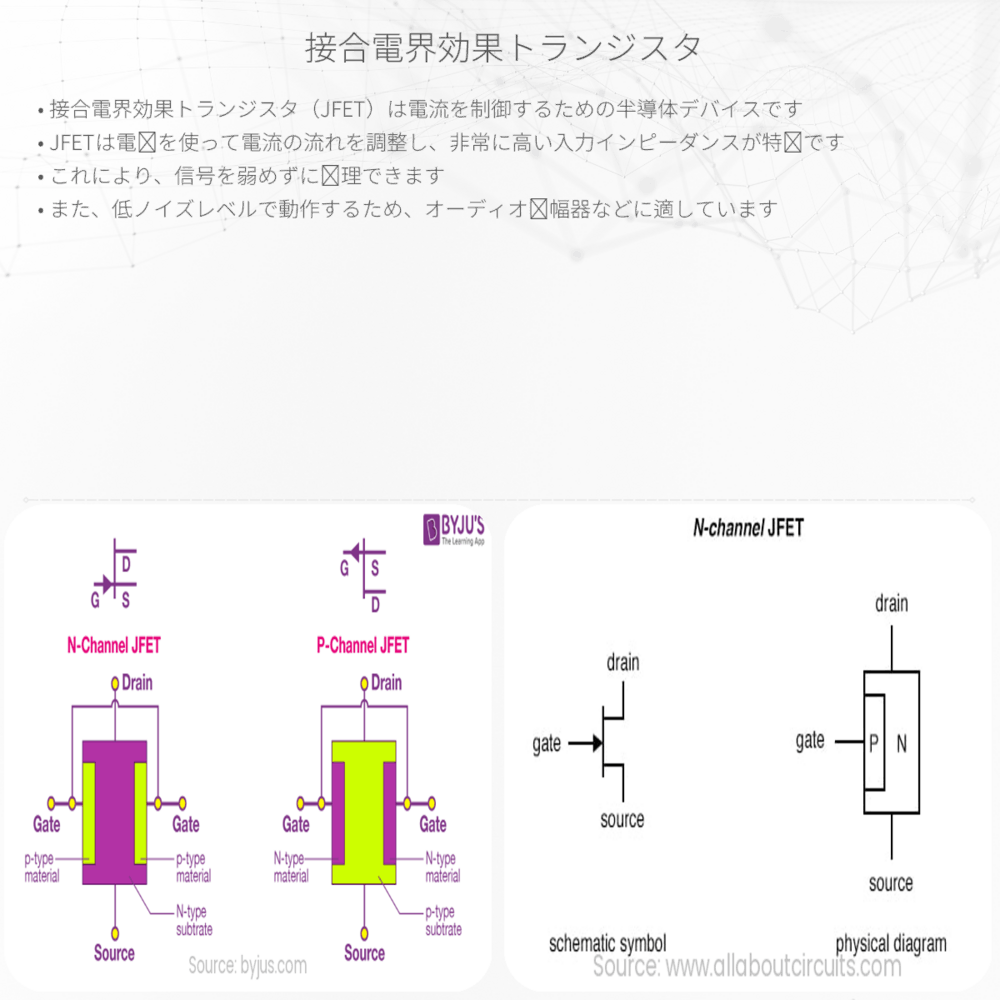

JFETの構造
JFETは通常、n型またはp型の半導体材料で作られ、ソース（Source）、ドレイン（Drain）、ゲート（Gate）と呼ばれる三つの端子を持っています。ゲートはドレインとソースの間にある半導体チャネルを制御するために用いられます。
- n型JFET：n型のチャネルを持ち、ゲートはp型の半導体材料によって形成されます。
- p型JFET：p型のチャネルを持ち、ゲートはn型の半導体材料によって形成されます。
チャネルのタイプ（n型かp型か）によって、JFETの動作には少し違いがあります。しかし、基本的な原理は同じです。ゲートに負の電圧を印加することによって、チャネルの「ピンチオフ」と呼ばれる現象を引き起こし、電流の流れを絞ることができます。
JFETの動作原理
JFETを制御する際の中心的な概念は、ゲートからチャネルへの絶縁にあります。ゲートに電圧を印加すると、チャネルの領域に電界を作り出し、そこを通過する電荷キャリア（電子または正孔）の流れを制御します。ゲート電圧（VGS）によっては、ドレインからソースへの電流（ID）を絞るか、時には完全に止めることができます。
- ゲート電圧がゼロの場合（VGS=0）、チャネルは最も広く、電流IDは最大になります。
- 負のゲート電圧を印加すると、チャネルが狭くなり、IDは小さくなります。
- ゲート電圧がしきい値まで下がると（VGSが VPに等しい）、ピンチオフが起こり、IDはゼロになります。しきい値VPは「ピンチオフ電圧」と呼ばれます。
この特性を利用することで、JFETは電流を増幅するためや、信号をスイッチングするための非常に効果的なデバイスとなります。
JFETの利点と応用
JFETには以下のような利点があります：
- 高い入力抵抗：電流を流すために必要なゲート電流が非常に少ない、あるいはゼロ。
- 低いノイズ：他のトランジスタタイプと比較して、JFETは動作時のノイズが少ない。
- 熱的安定性：温度の変化による動作の変化が少ない。
これらの特徴により、JFETはオーディオアンプ、ラジオ、医療機器など、様々な電子回路の応用に使用されています。
まとめ
接合電界効果トランジスタ（JFET）は電界を用いて電流を制御する、シンプルで信頼性の高いデバイスです。その単純な構造と優れた特性は、電子工学における多様な応用を可能にしています。これらの要素が、電子工学の基礎を学ぶ上でJFETを理解することの重要性を強調しています。
