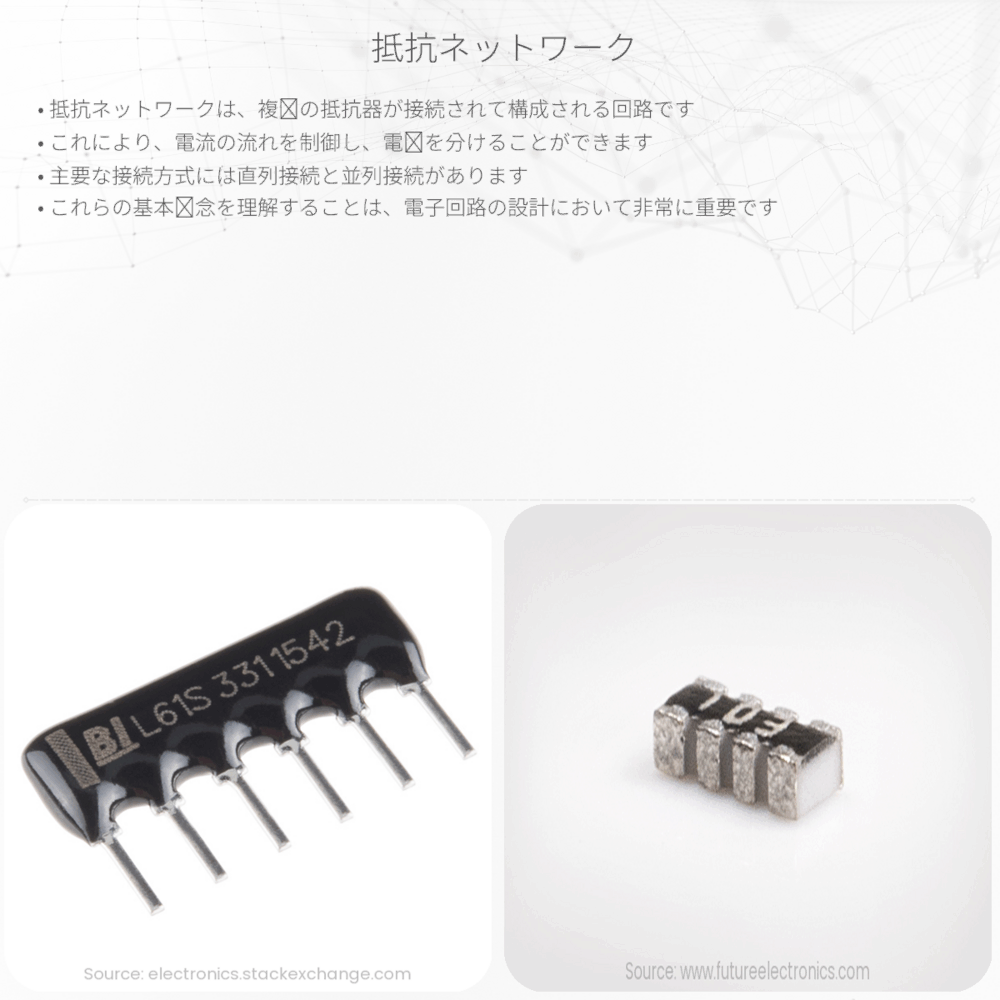

抵抗ネットワーク

抵抗ネットワークとは複数の抵抗器が組み合わさった回路であり、シリーズ接続やパラレル接続の計算法からキルヒホッフの法則の適用まで、電気工学の基礎を提供します。

抵抗ネットワークの基本

電気は私たちの日常生活に欠かせないものであり、それは抵抗ネットワークを理解することから始まります。抵抗ネットワークとは、複数の抵抗器（抵抗とも言う）が組み合わさってできた回路のことです。ここでは、抵抗ネットワークを構成する基本的な要素と、それらがどのように機能するかについて説明します。

シリーズとパラレル接続

抵抗器は主に二つの方法で接続されます。一つは「シリーズ（直列）接続」、もう一つは「パラレル（並列）接続」です。これらの接続方法は、抵抗ネットワークの全体的な抵抗値に直接影響を与えます。

• シリーズ接続：抵抗器が一列に連なっている接続で、電流はすべての抵抗器を通って一つの経路を流れます。このとき、全体の抵抗値は個々の抵抗値の和になります。
• 公式：R_total = R₁ + R₂ + R₃ + …
• パラレル接続：抵抗器が複数の経路に分かれて接続され、電流は分岐してそれぞれの抵抗器を流れます。このときの合計抵抗値は、個々の抵抗値の逆数の和の逆数になります。
• 公式：1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + …

キルヒホッフの法則

抵抗ネットワークを正確に分析するためには、キルヒホッフの法則を理解することが重要です。これには二つの法則があります。

1. キルヒホッフの電流則（KCL）: ある接点で合流する電流の合計はゼロです。言い換えれば、接点に流入する電流の合計は流出する電流の合計と等しいです。
2. キルヒホッフの電圧則（KVL）: 閉ループ内の合計電圧降下はゼロです。 これは、ループを一周するときに遭遇する電位差の合計はゼロ、つまりスタート地点と同じ電位に戻ることを意味します。

実践的な抵抗ネットワークの計算例

抵抗ネットワークの合計抵抗を計算するためには、キルヒホッフの法則と抵抗の接続方法を理解する必要があります。簡単な例として、R₁ = 4Ω, R₂ = 6Ω, R₃ = 3Ω という抵抗がシリーズ接続されている場合を考えましょう。

• シリーズ接続の合計抵抗: R_total = R₁ + R₂ + R₃ = 4Ω + 6Ω + 3Ω = 13Ω

つぎに、これらの抵抗がパラレル接続されている場合です。

• パラレル接続の合計抵抗: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ = 1/4Ω + 1/6Ω + 1/3Ω = 6/12Ω + 2/12Ω + 4/12Ω = 12/12Ω
• R_total = 1/(12/12Ω) = 1Ω

このように、接続方法によって抵抗ネットワークの振る舞いは大きく異なります。これらの原則を理解し、適用することで、より複雑な回路でも抵抗の合計値を計算できるようになります。

まとめ

抵抗ネットワークの理解は電気工学の基本的かつ重要な部分です。シリーズ接続とパラレル接続の違いを把握し、キルヒホッフの法則を適用して計算することができれば、様々な電気回路を解析するための基盤を築くことができます。電気と磁気の学問において、これらの基礎知識はさらなる探求の出発点となります。
