投影式静電容量タッチセンサーについて解説し、その原理、動作、多くの利点を紹介する記事です。スマートデバイスに欠かせない技術。
投影式静電容量タッチセンサーの原理
現代のタッチスクリーン技術は多岐にわたり、その中でも投影式静電容量タッチセンサー（Projected Capacitive Touch Sensor、PCTタッチセンサー）は、スマートフォンやタブレットなどのデバイスにおいて広く採用されています。この技術は、電界を用いて人の指の接触を検出します。
基本的に、静電容量とは二つの導体間の電荷を蓄える能力のことを言います。導体間に電圧（V）を印加すると、電荷（Q）が蓄積し、これによって静電容量（C）が計算されます。この関係は以下のような式で表されます。
\[ C = \frac{Q}{V} \]

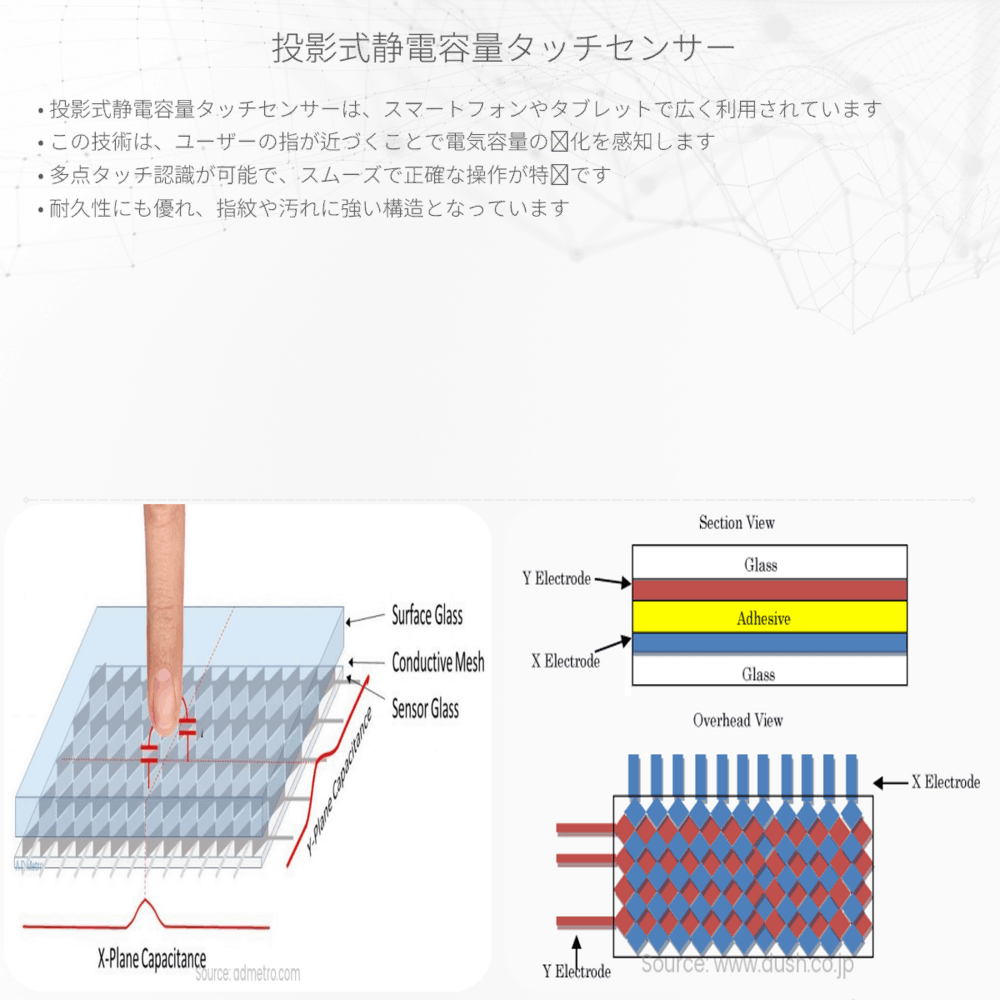

PCTタッチセンサーは、表面に配置された透明な導電層を用いています。この導電層上にはＸ軸方向とＹ軸方向に交差して配置された電極があり、それによって電界（電気的なフィールド）が形成されます。指がこの電界に触れると、人体が導体として機能し、微小な電荷の変化が発生します。そして、電極はこの変化を検出し、タッチの位置を正確に識別することができます。
タッチセンサーの動作
タッチセンサーは、基本的に以下のステップで動作します。
- 導電層に電圧が印加され、交差する電極が微小な静電容量（セル）を形成します。
- 利用者がスクリーンに指や導電性のスタイラスを触れることにより、導体として働き、電極と指の間に追加の静電容量が発生します。
- タッチによって生じた静電容量の変化を電極が捉え、この情報をコントローラが解析します。
- コントローラはこのデータをもとに計算を行い、タッチの位置を正確に特定します。
タッチの位置を決定するために、通常、電極配列はＸ軸とＹ軸でマトリックスのように配置されており、それぞれの交点における静電容量を計測します。利用者が画面にタッチすると、その特定の位置で静電容量が変化し、この変化がタッチの位置として認識されます。
投影式静電容量タッチセンサーの利点
投影式静電容量タッチセンサーは下記のような多くの利点を有しています：
- 高い感度と迅速な反応：指の接触による微小な静電容量の変化を高速に検出することが可能です。
- マルチタッチ機能：複数のタッチポイントを同時に検出できるため、ジェスチャー操作が可能になります。
- 堅牢性：導電層がガラスなどの堅固な素材で保護されているため、物理的な損傷に強いです。
- 透明性：導電層が透明であるため、ディスプレイの品質を損なわずにタッチセンサーを組み込むことができます。
- 耐水性・耐汚染性：水滴や汚れがセンサーの性能に影響を与えることが少なく、さまざまな環境での使用に適しています。
これらの特徴により、投影式静電容量タッチセンサーは消費者向けデバイスはもちろん、産業用途や屋外での使用など、幅広い分野で採用されています。その革新的な技術により、我々のインタラクティブな生活はますます便利で直感的なものになってきています。
