投影式静電容量タッチスクリーンについて解説し、その仕組みと静電容量の基本からマルチタッチ機能の応用までを易しく紹介します。
投影式静電容量タッチスクリーンの基礎
私たちの日常生活において、スマートフォンやタブレットなどのタッチスクリーンデバイスは不可欠な存在となっています。これらのデバイスの心臓部に位置するのが「投影式静電容量タッチスクリーン」です。この技術は、静電容量を利用して指の位置を検出します。今回は、この技術の仕組みと物理学の原理について簡単に解説しましょう。
静電容量とは何か
まず、静電容量とは電荷を蓄える能力のことです。静電容量はキャパシタンスとも呼ばれ、単位はファラド(F)で表されます。キャパシタンスは次の方程式によって表されます：
\[ C = \frac{Q}{V} \]
ここで、Cはキャパシタンス、Qは蓄えられる電荷の量、Vは電圧です。投影式タッチスクリーンでは、このキャパシタンスの変化を検出することによって、指の位置を特定します。

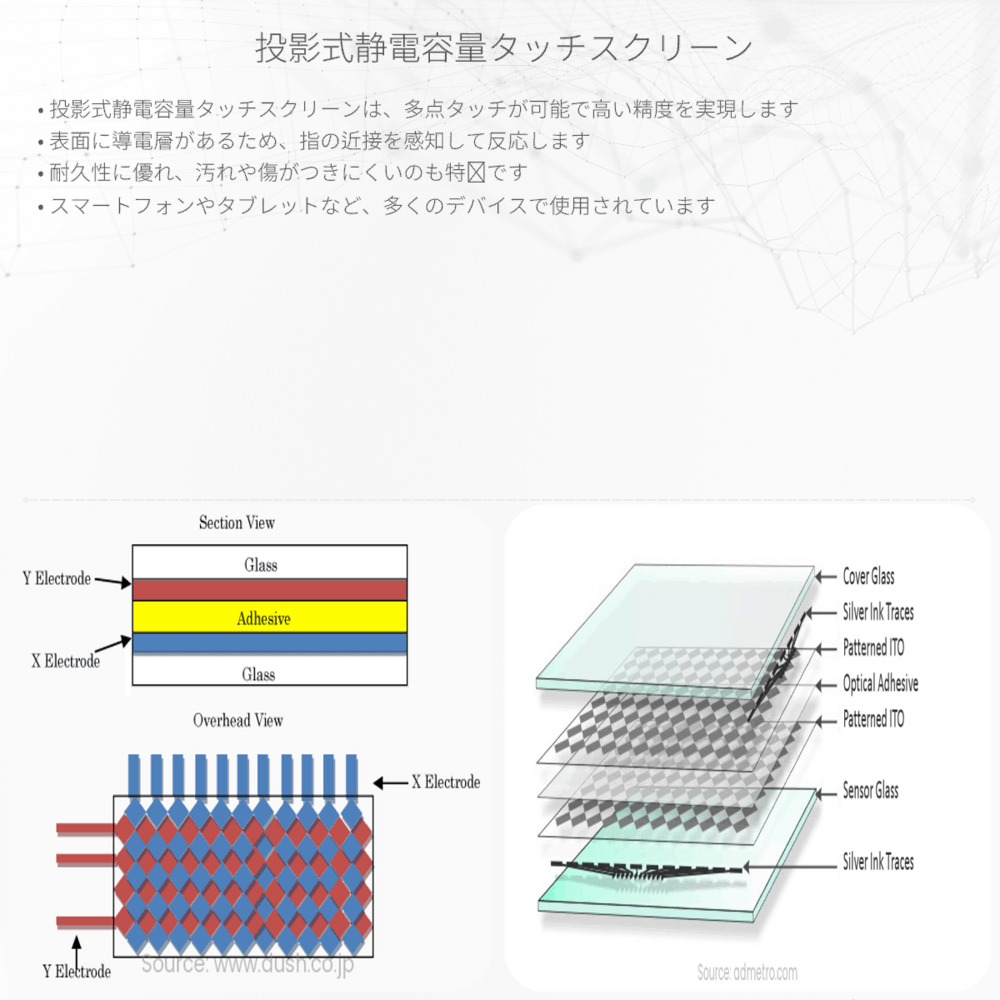

投影式静電容量タッチスクリーンの仕組み
投影式静電容量タッチスクリーンは、非常に小さなキャパシタを画面上に多数配置しています。これらのキャパシタは、ガラスパネルの下に埋め込まれた導電性のある素材によって形成されており、通常は互いに電気的に分離されています。
- スクリーン表面の導電性グリッドは、交互にX軸とY軸に配置された電極で構成されています。
- 各電極間で微小な電場が形成され、この電場を利用してキャパシタンスが作られます。
- 指がスクリーンに触れると、人体が電気を伝えることができるため、指の近くでキャパシタンスが変化します。
- タッチスクリーンのコントローラは、このキャパシタンスの変化を検出し、正確な位置を算出することができます。
マルチタッチ機能とその応用
投影式静電容量タッチスクリーンは、複数の点における同時タッチ、つまりマルチタッチが可能です。これによって、ズームやスワイプなどのジェスチャー操作が可能となります。また、この技術はスマートフォンだけでなく、タブレット、ゲーム機、情報端末など幅広いデバイスに応用されています。
まとめ
投影式静電容量タッチスクリーンは、静電容量を用いて指の位置を検出する技術です。電極間のキャパシタンスの変化を読み取ることにより、タッチの位置を特定できます。複雑な物理学の原理に基づいていますが、このテクノロジーは今日我々のデジタルライフにおいて非常に重要な役割を担っています。
これにより、私たちは画面を指でなぞるだけで様々な操作ができるようになり、情報技術の使い勝手とアクセス性を飛躍的に向上させています。このような進歩は物理学と工学の粋を集めた結果と言えるでしょう。
