差動容量式加速度計は高感度センサーで、電極間の電気容量変化を測定し正確な加速度を検出します。
差動容量式加速度計の基礎
差動容量式加速度計は、物体の加速度を測定するためのセンサーです。この装置は、電気と磁気の原理を用いて、非常に正確な加速度の測定を可能にします。主に自動車や航空機、工業用センサーとして用いられ、その高精度と信頼性から幅広い分野で利用されています。

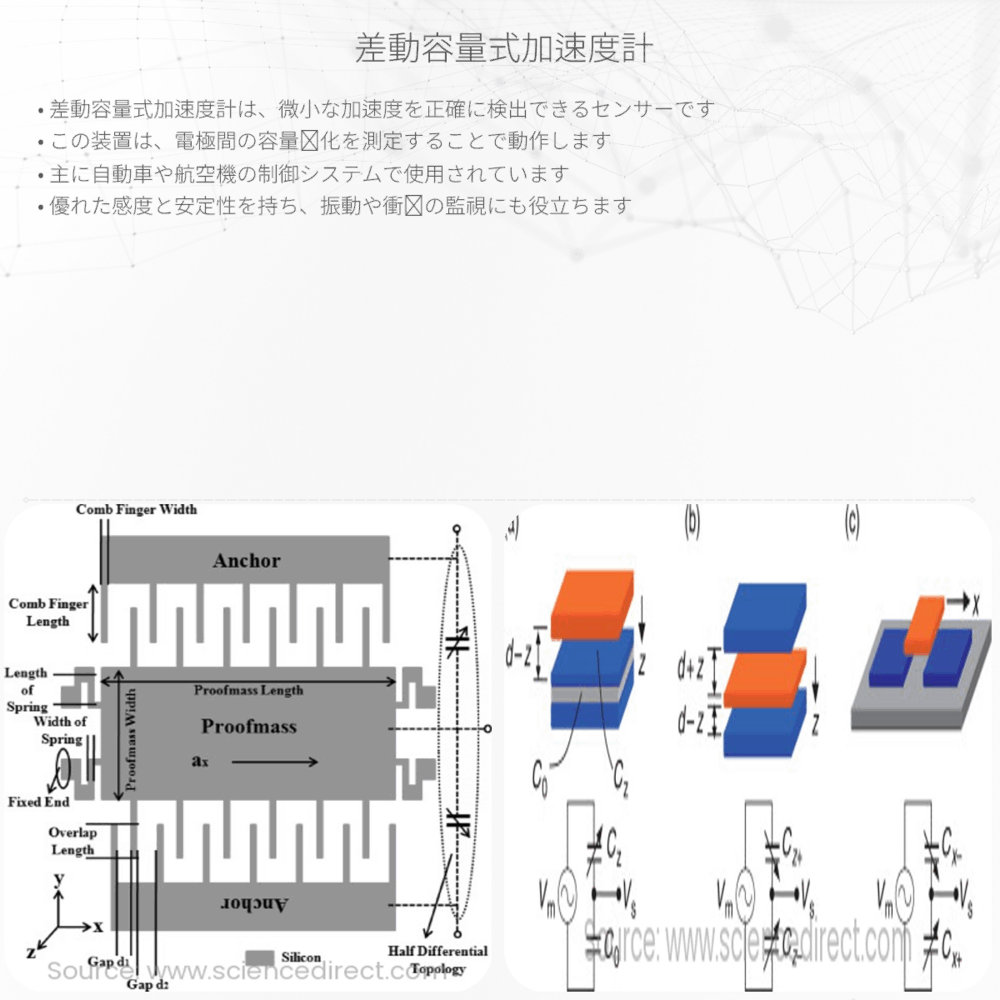

原理と構造
差動容量式加速度計の基本的な原理は、加速度によって変化する「電気容量」で加速度を検出することです。電気容量は2枚の平行な導体板（電極）に貯められる電荷の量と、電極間の距離に依存しています。このシステムでは、通常、一方の電極は固定され、もう一方の電極は加速度によってその位置が変わる可動電極となっています。
加速度が働くと、可動電極の位置が変わり、固定電極との間の電気容量が変化します。この電気容量の変化は、差動アンプを用いて電圧変化へと変換され、その電圧の変化から加速度が計算されます。
電気容量Cが電極間の距離dに依存する関係は次のように表されます。
- C = ε0εrA / d
ここで、
- ε0は真空の誘電率,
- εrは媒体の相対誘電率,
- Aは電極の面積,
- dは電極間の距離です。
差動容量式加速度計の利点
差動容量式加速度計は、以下の利点があるため広く用いられています。
- 高い感度: 小さい加速度も正確に検出することができます。
- 幅広い周波数応答: 低い周波数から高い周波数まで対応しているため、様々な振動を検出することができます。
- 優れた線形性: 加速度と電圧変化の間の関係が非常に線形であるため、正確な読み取りが可能です。
- 環境に対する強い耐性: 温度変化や外部のノイズに強く、信頼性の高い測定が行えます。
まとめ
差動容量式加速度計は、その精度と柔軟性から多くの分野で重宝されています。物理学の理解を深め、実際の工学的応用に橋渡しをするこの装置は、私たちの生活を支える技術の1つです。興味深いのは、加速度計の原理を知ることで、日常生活における物理の関わりをより深く理解し、学術的な探求への興味を深めることができる点です。テクノロジーの進歩とともに、これらのセンサーもさらに進化していくことでしょう。
