容量性EMIフィルターとは
電磁干渉（EMI）は、電子機器間で互いに干渉を及ぼす現象を指します。この問題を緩和するために、容量性EMIフィルターという構成要素が使用されます。容量性EMIフィルターは、高周波の電磁ノイズを減少させる目的で、電気回路に組み込まれる電子部品です。
容量性EMIフィルターの働き
容量性EMIフィルターの基本的な機能は、希望する信号を通過させつつ、不要な高周波ノイズを「除去」することです。このフィルターはコンデンサを使用しており、コンデンサは交流信号に対して低い抵抗（リアクタンス）を示しますが、直流信号に対しては非常に高い抵抗を示します。
EMIフィルターの必要性
現代の電子機器は、非常に微細で繊細な電子回路を有しており、ごくわずかな電磁ノイズでも性能に大きな影響を及ぼす可能性があります。そのため、電子機器が正常に動作するためには、EMIフィルターによる保護が必須です。

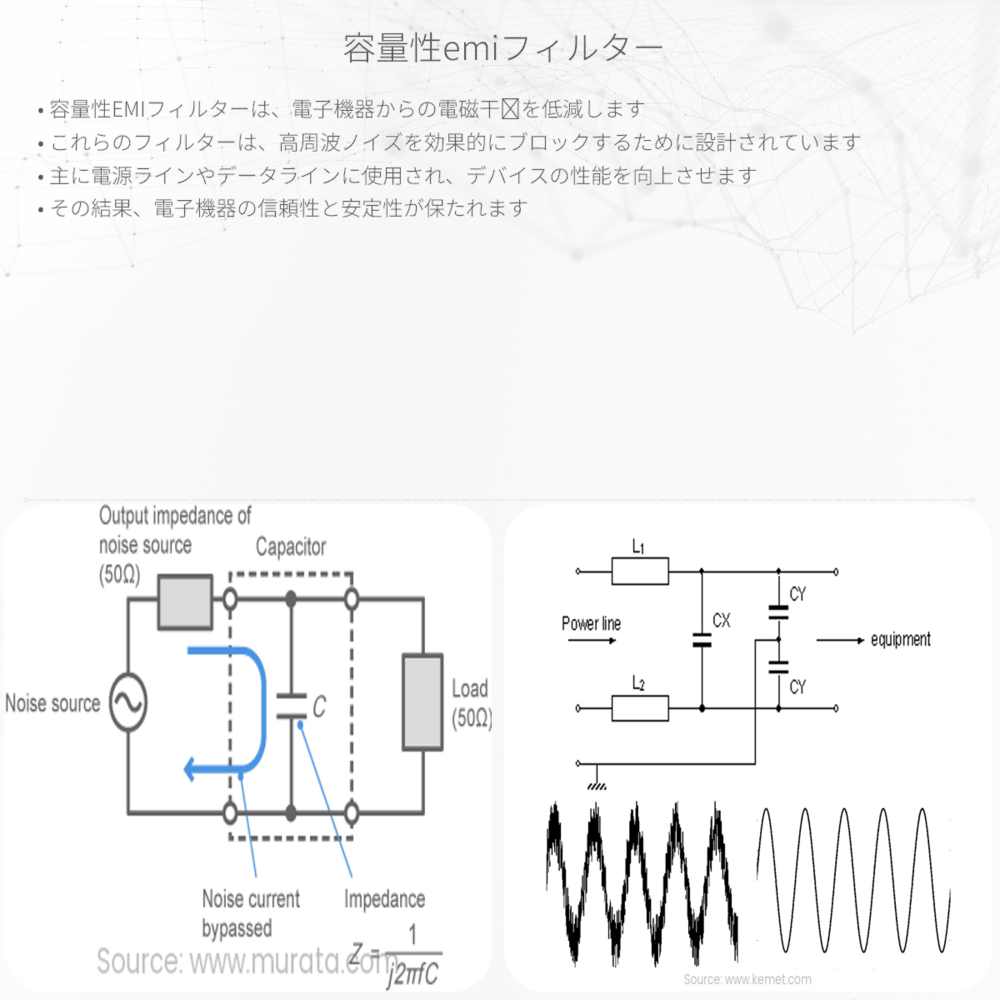

容量性EMIフィルターの構成
容量性EMIフィルターは通常、以下のコンポーネントで構成されています:
- コンデンサ – ノイズを通す能力が高いコンポーネント。
- インダクタ – ノイズを制限するコンポーネント。
フィルター内のコンデンサはノイズをシャント（バイパス）し、インダクタはノイズの通過を遅らせることで、効率的なノイズ除去が行われます。
容量性EMIフィルターの適用
容量性EMIフィルターは、AC電源ライン、データライン、通信ラインなど、各種用途に適用されます。特に、電子機器が感受性が高い場合や、電子機器からのノイズが外部に及ぼす影響が大きい場合に有効です。
まとめ
容量性EMIフィルターは、電子機器の性能を守り、予期せぬ動作や誤動作を予防するために欠かせない部品です。これにより、より信頼性の高い製品が市場に提供され、私たちの生活やビジネスに安定した技術の恩恵をもたらします。
