容量性電圧トランス（CVT）は、安全に高電圧を測定し監視するために使用される電力系統の重要な機器です。
容量性電圧トランスとは
容量性電圧トランス（CVT: Capacitive Voltage Transformer）は、高電圧を測定するために使われるトランスです。電力系統やサブステーションで見かけるこの機器は、高い電圧をより扱いやすい低い電圧へと変換し、電力の監視や制御を可能にします。
容量性電圧トランスの原理

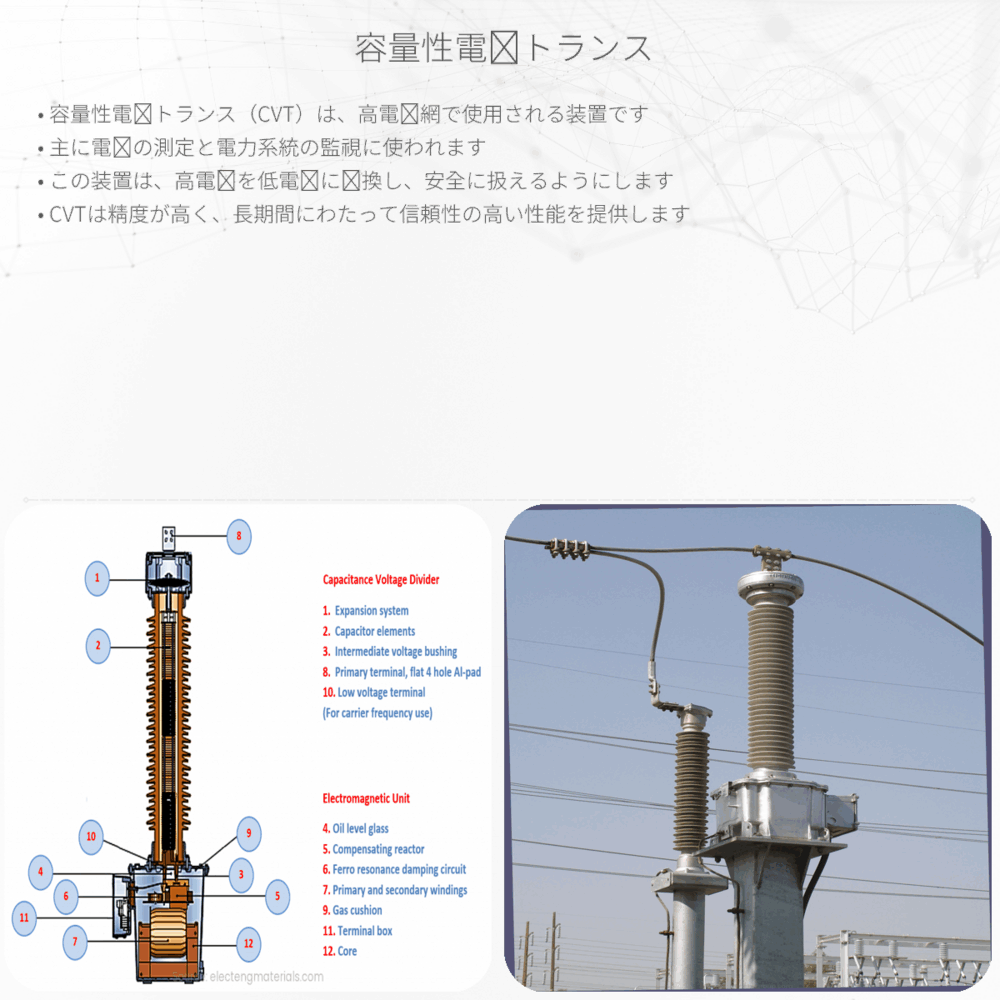

容量性電圧トランスは基本的に一連の容量器と誘導性トランスを組み合わせたものです。高電圧側にはシリーズに接続された容量器（C1）、C2）があり、これにより高電圧を分圧します。次に、分圧器からの出力をさらに下げるために誘導性トランスが用いられます。
- C1 – 高電圧側で接続され、高い電圧を下げる最初のステップとなる主容量器。
- C2 – 分圧された電圧をさらに安定化させるために使用される補助容量器。
- 誘導性トランス – 分圧された電圧を使いやすいレベルまで再度下げるために使用され、最終的な測定値を提供します。
なぜ容量性電圧トランスを使うのか
直接高電圧を測定することは非常に危険であり、普通の測定器具では対応できません。CVTは高電圧を安全なレベルまで下げることにより、計装や人員の安全を確保し、電力システムの状態を正確にモニタリングするのに不可欠です。
容量性電圧トランスの用途
容量性電圧トランスは主に次の目的で使用されます。
- 高電圧の測定
- 保護リレーや計量機器への絶縁提供
- パワーグリッドの状態監視
- 電力品質の分析
容量性電圧トランスの利点
- 高電圧測定の安全性: 高電圧を安全なレベルに変換することで、人員や機器を保護します。
- 絶縁の向上: CVTは外部絶縁を提供し、高電圧が他の部品に影響を及ぼさないようにします。
- コスト効率: CVTを使用することで、高価な高電圧測定機器の必要性が減少します。
- 信頼性: 高い信頼性を持ち、保守が比較的容易であるため、長期間にわたって精度を保つことができます。
以上のように、容量性電圧トランスは高電圧系統での重要な役割を果たしており、電力供給の安定性と効率を維持する上で欠かせない要素の一つです。これにより、私たちの日々の生活が支えられ、産業が発展する基盤となっています。
