容量性ロードセルの基本原理と構造について簡潔に説明し、高精度な重量計測におけるその利点を解説します。
容量性ロードセルの基礎

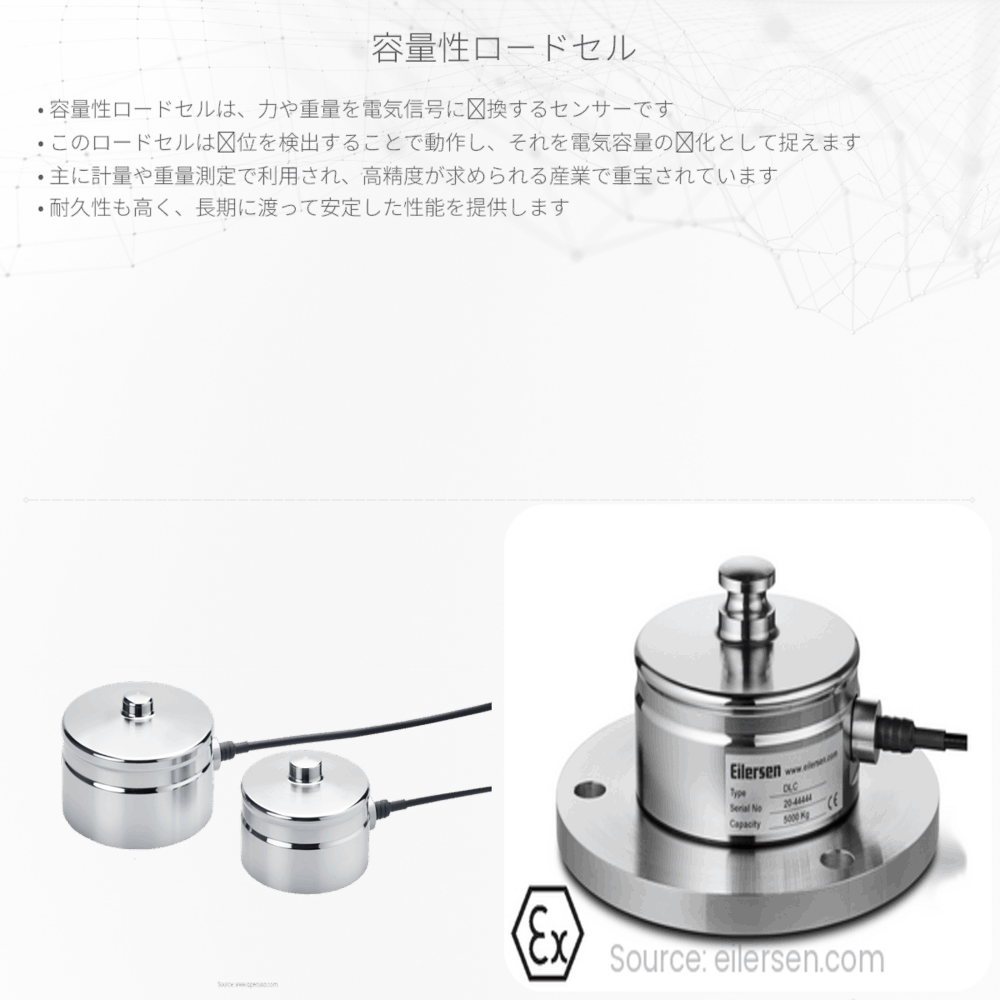

容量性ロードセルは、荷重計測に使用される精密なセンサーです。このタイプのロードセルは、電気容量の変化を利用して重さを検出することにより、計測を行います。
電気容量とは
電気容量とは、コンデンサが蓄えることができる電荷の量のことを指します。コンデンサは、通常、二枚の金属板（電極）と、その間に挿入された絶縁体（誘電体）で構成されています。電気容量は次の式で表されます。
\[ C = \varepsilon_0 \varepsilon_r \frac{A}{d} \]
- \(C\) : 電気容量
- \(\varepsilon_0\) : 真空の誘電率
- \(\varepsilon_r\) : 材料の相対誘電率
- \(A\) : 電極の面積
- \(d\) : 電極間の距離
この式からわかるように、電極間の距離が近くなるか、面積が大きくなると、電気容量は増加します。また、誘電体の誘電率が高ければ高いほど、容量は大きくなります。
容量性ロードセルの原理
容量性ロードセルは、上記の電気容量の原理を応用しています。荷重がロードセルにかかると、センサーに組み込まれた電極の距離または面積がわずかに変化し、電気容量が変わります。この変化を高精度に測定することで、荷重を計れるわけです。
容量性ロードセルの構造
容量性ロードセルは、一般に次の部分で構成されています。
- 測定用の電極
- 誘電体
- 荷重がかかると変形する弾性体（たとえばばね）
- 信号を処理する電子回路
荷重が弾性体に作用すると、電極の配置が変更され、電気容量が変化します。その結果、様々な荷重状態に応じた容量変化が検出されることになります。
容量性ロードセルの利点
容量性ロードセルは非常に高い解像度で精度の高い測定が可能です。また、対環境変化にも強く、温度変化や湿気などによる影響が少ないため、工業分野や研究分野で広く利用されています。さらには長期にわたる安定性と耐久性が求められる用途にも適しています。
以上のように、容量性ロードセルはその精密さから、さまざまな分野で重量測定に用いられる、非常に信頼性の高いセンサーなのです。
