理解しやすい容量性レベルセンサに関する記事で、その仕組みと産業での応用について解説します。容量性レベルセンサは、キャパシタンス原理に基づき、液体や粉体のレベル測定に使用されます。
容量性レベルセンサとその仕組み
容量性レベルセンサとは、物質のレベルを検出するために利用される装置の一種です。このセンサは、特に液体や粉末状の物質のレベルを測定するのに適しており、食品加工、石油化学、医薬品製造といった幅広い産業で使用されています。その基本原理は、電気の分野で非常に重要な概念である「容量」すなわち「キャパシタンス」に基づいています。
キャパシタンスとは何か
キャパシタンスは、二枚の金属板（電極）が互いに近接しているときに、その間に蓄えられる電荷の量を表す物理量であり、単位はファラド（F）です。キャパシタンス(C)は次のように表されます。
- \(C = \varepsilon \frac{A}{d}\)
ここで、\(C\) はキャパシタンス、\(\varepsilon\) は誘電体の誘電率 （真空中では\(\varepsilon_0\)）、\(A\) は電極の面積、\(d\) は電極間の距離です。

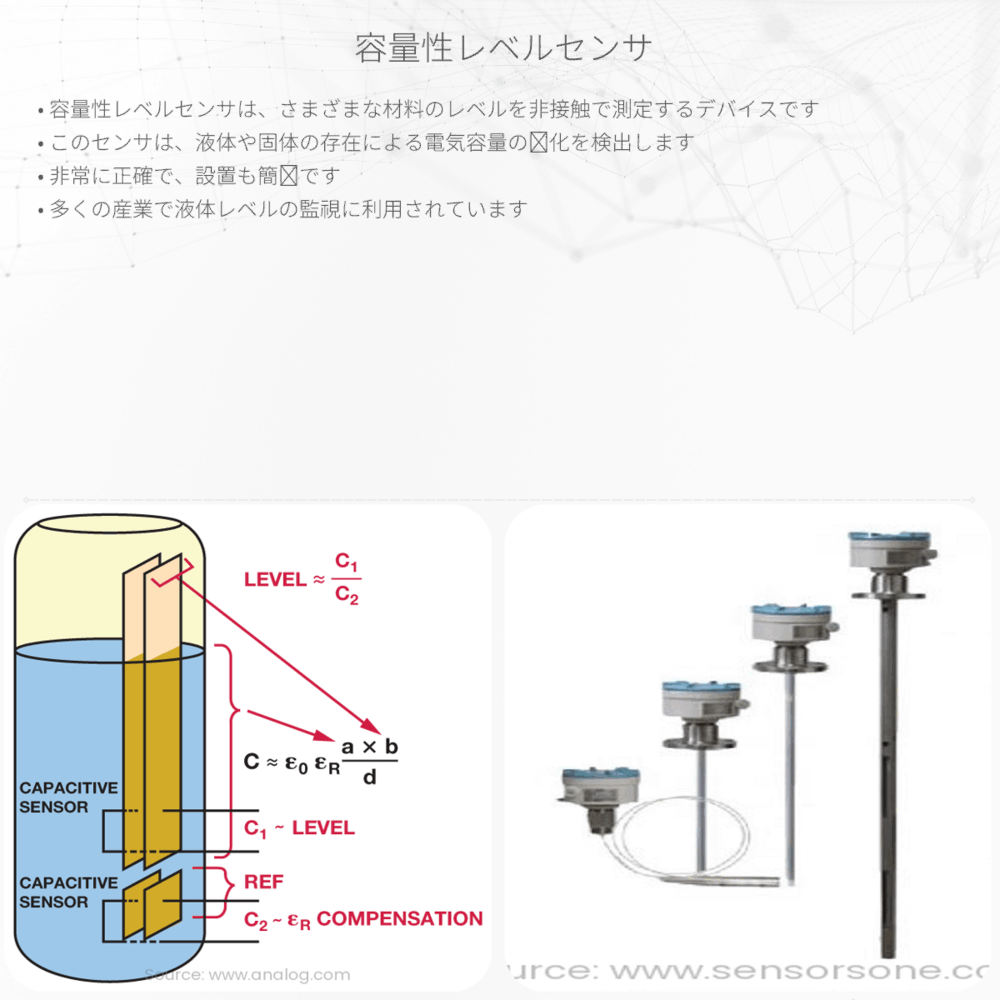

容量性レベルセンサの構造
容量性レベルセンサは、センサの電極と容器の壁（またはもう一つの電極）が対になった、キャパシタを構成しています。センサの電極部分を容器内に挿入し、物質のレベルが変わることによって、電極間の誘電体（通常は空気または測定対象の物質）が変化します。この誘電体の変化がキャパシタンスの変化を引き起こし、それがレベルの変動を検出するための信号として利用されます。
容量性レベルセンサの動作原理
センサが測定するキャパシタンスの値は、センサを取り巻く媒体の誘電率によって変わります。空気の誘電率は1に近く、液体や固体は通常、より高い誘電率を持ちます。したがって、センサの電極に液体や粉末が近づくと、キャパシタンスが増加します。そのキャパシタンスの変化を電子回路が検出し、これをデジタル信号に変換することによって、物質のレベルが測定されます。
容量性レベルセンサの利点
- 非接触測定が可能で、センサが物質に汚染されることがない。
- 多くの種類の液体や固体に使用可能で、用途が広い。
- 取り付けが簡単で、メンテナンスが少ない。
- 高精度のレベル測定が可能である。
締めくくり
容量性レベルセンサは、そのシンプルな構造と高い汎用性により、多くの産業分野で重要な役割を果たしています。物理学の基本的な概念を応用したセンサは、日々の生活の質を向上させるための重要なテクノロジーの一つと言えるでしょう。
