容量式液位センサとは
容量式液位センサは、物理学および工学の基本概念である電気と磁気を利用する装置です。このセンサの主な目的は、液体のレベルまたは液位を測定することです。多くの産業分野で利用され、特に化学、食品、製薬産業において重要な役割を果たしています。

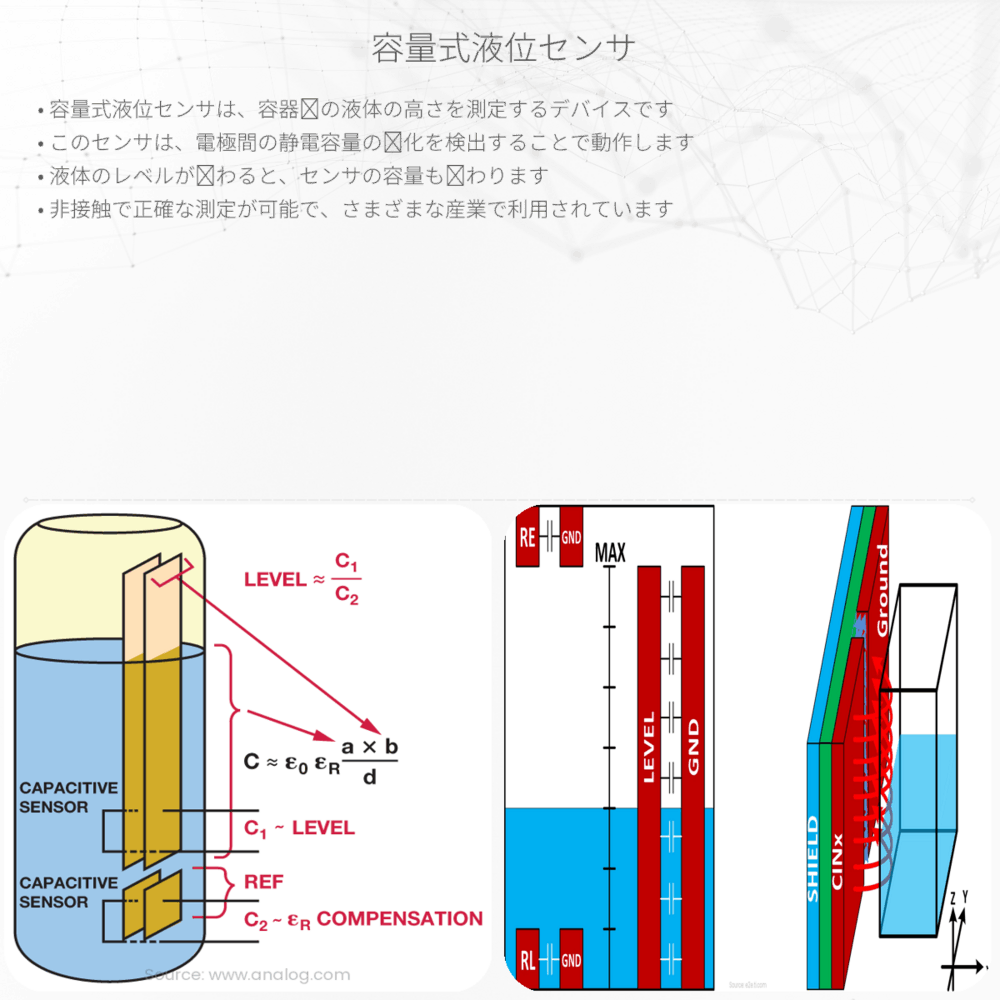

容量式液位センサの原理
容量式液位センサの動作原理は、コンデンサの基本理論に基づいています。コンデンサとは、二枚の導体（電極）が一定の距離を隔てて配置され、その間に絶縁体（誘電体）が挟まれている電気部品です。コンデンサの容量（C）は、電極の面積（A）、電極間の距離（d）、そして誘電体の誘電率（ε）によって決まります。以下の式で表されます。
\[ C = \frac{\varepsilon * A}{d} \]
この式において、液体自体が誘電体の役割を果たします。容量式液位センサは電極の一部が液体に浸かることで、その部分に液体の誘電率を利用し、全体のコンデンサの容量を変化させます。液位が上昇すればするほど、電極の液体に浸かっている部分が増え、結果としてコンデンサの容量が増加します。このコンデンサの容量の変化を測定することで、液体のレベルを正確に把握することができるのです。
容量式液位センサの利点
- 非接触測定：センサは液体に直接接触せずに測定が可能であるため、腐食性や高温の液体を扱う際にも適しています。
- 高精度：センサは非常に高い精度で液位を測定でき、微小な変化も検出可能です。
- 材質の柔軟性：センサの電極や液体に触れる部分は、対象となる液体に適した材質で作られており、化学的な安定性を確保できます。
- 簡単な設置とメンテナンス：センサは設置が容易であり、またメンテナンスの必要がほとんどありません。
応用分野
容量式液位センサは幅広い応用分野があります。工業プラントにおける液体の貯蔵タンクの監視、医薬品製造プロセスにおける正確な液量制御、自動車や航空宇宙産業での燃料タンクの液位測定など、多様な状況で重要な役割を果たしています。また、データセンターにおける冷却システムや家庭用の水タンクの水位監視といった、生活に密接した分野でも利用されています。
このように容量式液位センサは、電気と磁気の基本原理を応用した実用的な技術として、私たちの日常生活や産業活動において欠かせないものとなっているのです。
