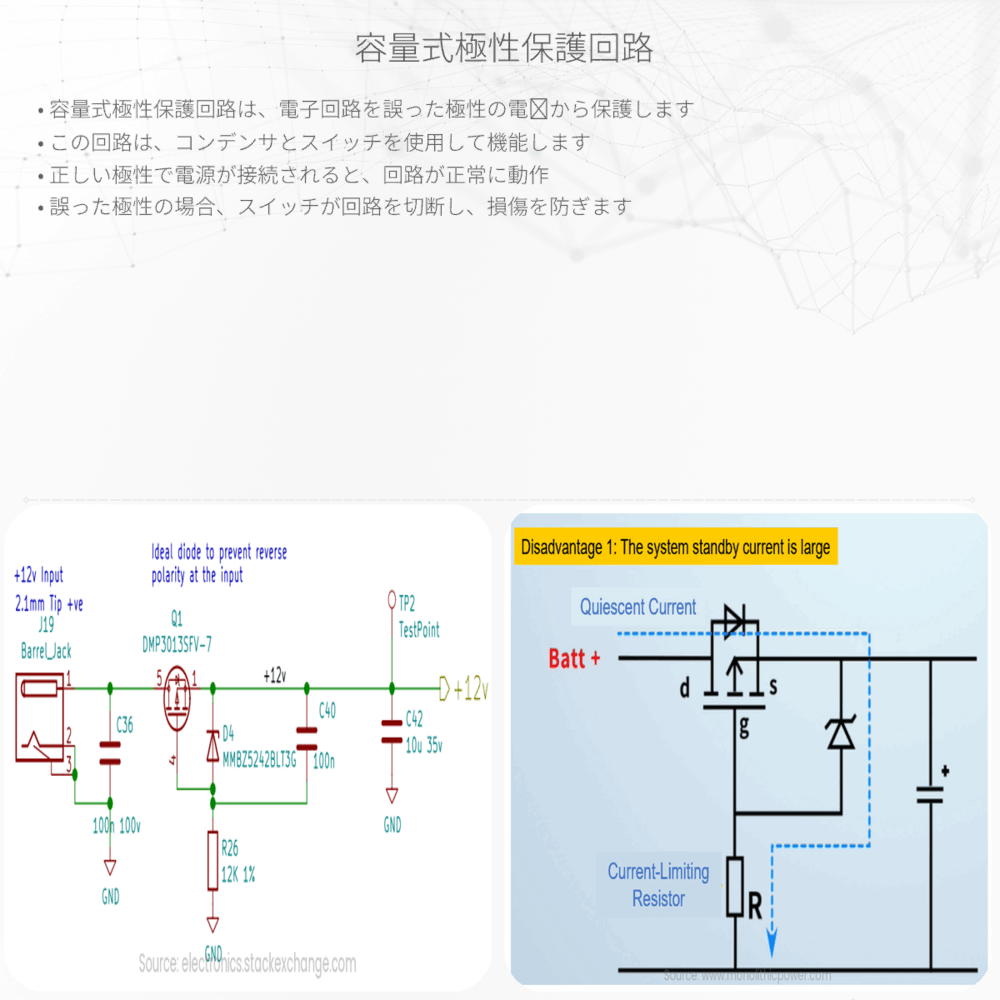

容量式極性保護回路は、電子機器の正しい極性接続を確認し、誤接続による損傷を防ぐ効果的なシステムです。
容量式極性保護回路について
電気工学における重要な概念の一つに、容量式極性保護回路があります。これは、電気回路や機器が正しい電極性（プラスとマイナス）で接続されていることを確認し、間違った接続による損傷を防ぐためのシステムです。
電源を接続する際、極性を間違えて接続すると、回路の損傷や機能不全を招きます。特に、半導体素子のようなデリケートな電子部品は、極性の間違いによって破壊される可能性があります。容量式極性保護回路は、このようなリスクを最小化するために設計されています。
容量式極性保護回路の原理
容量式極性保護回路は、主にコンデンサを使用した回路で実現されます。コンデンサは電圧に応じてその極性を変化させることができる電子部品で、この特性を利用して極性を判断します。
一般的には、コンデンサが直列に接続されたLEDやトランジスタなどの素子と組み合わせられます。正しい極性で電源が接続されると、コンデンサは正しく充電され、それに連動してLEDが点灯するかトランジスタが動作するなどの指示をします。もし極性が逆の場合は、コンデンサは充電されず、LEDは点灯せず、トランジスタは動作しないため、極性が間違っていることがわかります。
容量式極性保護回路の利点
この種の保護回路の利点は、シンプルさにあります。複雑な回路や追加の電力を消費することなく、極性の確認と保護が可能です。また、信頼性が高く、コストも比較的低いという点が挙げられます。
さらに、小型化が可能であり、ポータブル機器や省スペースを要する応用において非常に便利です。組み込みシステムにおいても、極性を自動的に確認し、誤接続による障害から回路を守るために広く利用されています。
結論
容量式極性保護回路は、電子機器における極性の間違いを防ぐための単純かつ効果的な方法です。LEDやトランジスタを使用して直感的に極性を確認できるため、エンジニアだけでなく一般のユーザーにとっても有用な保護機構となります。これにより、多くの電気機器の安全性が向上し、ユーザーはより安心してその機器を使用することができるようになります。
